11 Statusanzeige
Der Vaillant Thermoblock ist für die
Statusanzeige mit 9 LED's ausgestattet,
die auf der Bedienungsfront und bei
geöffnetem Gerät auf der Schaltkasten-
rückseite ablesbar sind.
Die Funktion ist aus nachstehender
Aufstellung ersichtlich.
(Reihenfolge entspricht der Darstellung
auf der Rückseite des abgeklappten
Schaltkastens).
LED Nr. 9 (rot)
blinkend = Bei Abgasaustritt und nach
anschließender Sperrzeit mit automa-
tischer Wiedereinschaltung.
an = Brennersperrung nach wiederhol-
tem Abgasaustritt. Entriegelung durch
Hauptschalter (Aus - - Ein).
LED Nr. 8 (gelb)
an = Wärmeanforderung durch ange-
schlossenen Speicher-Wassererwärmer.
LED Nr. 7 (gelb)
an = Vorlauftemperatur ist kleiner als
Sollwert (Wärmeanforderung durch
Heizung oder Brauchwasser).
LED Nr. 6 (rot)
an = Vorlauftemperatur-Sollwert durch
Stetigregler (VRT...A, VRC...) kleiner
als 20 °C.
LED Nr. 5 (gelb)
an = Warmwasseranforderung durch
Thermostat eines angeschlossenen
Speicher-Wassererwärmers.
LED Nr. 4 (gelb)
an = Stromzufuhr, Temperaturbegren-
zer, Sicherungen F1, F2, F3, Netzteil
in Ordnung.
LED Nr. 3 (grün)
an = Modulationsmagnet (Gasarmatur)
wird angesteuert. Brenner an!
(LED hell = Vollast,
LED dunkel = Kleinlast).
LED Nr. 2 (rot)
an = Brennersperrzeit läuft.
LED Nr. 1 (gelb)
an = Operator (Gasarmatur) wird
angesteuert.
Brenner ein! (Überzündstufe).
12 Anpassung an
andere Gasgruppe
Die Anpassung des Vaillant Thermo-
block an eine andere Gasgruppe darf
nur von einem anerkannten Fachmann
durchgeführt werden.
Für die Anpassung an eine andere
Gasgruppe dürfen nur Original
Vaillant Teile verwendet werden.

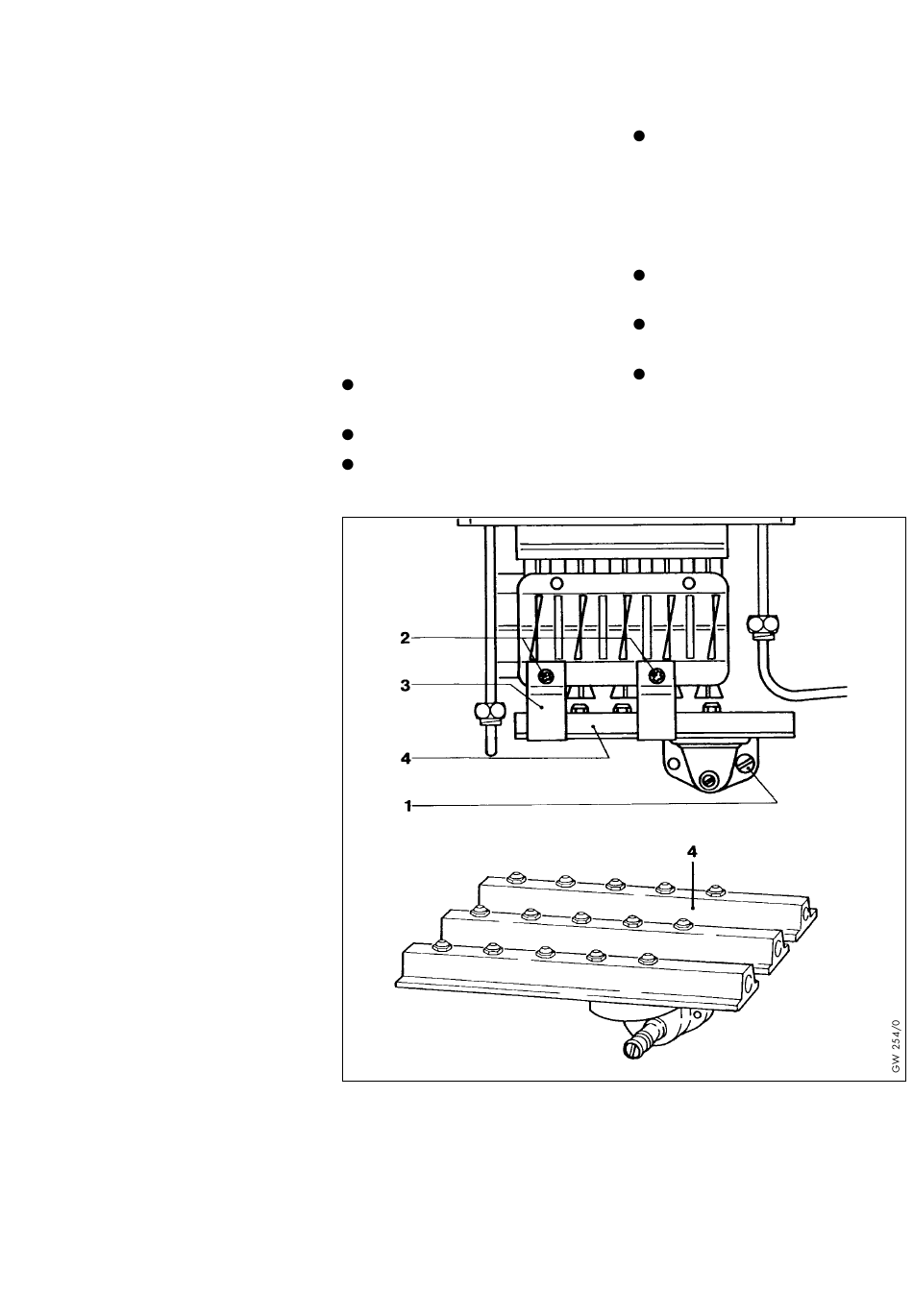

Schrauben (2) lösen und
Arretierplatten (3) abnehmen.
Schraube (1) lösen.
Kompletten Düsenträger (4) heraus-
ziehen.
Abb. 12.1
Legende zu Abb. 12.1
1 Schraube
2 Schraube
3 Arretierplatte
4 Düsenträger
Düsenträger mit neuen Düsen
einschieben und mit Schraube (1)
festschrauben.
Vorher Düsenkennzeichnung
anhand Tabelle 7.3, Seite 14 auf
Richtigkeit überprüfen.
Arretierplatten (3) aufsetzen und mit
Schrauben (2) festschrauben.
Gaseinstellung gemäß Kapitel 7
durchführen.
Anpassungsklebeschild in der Nähe
des Geräteschildes anbringen.
19
