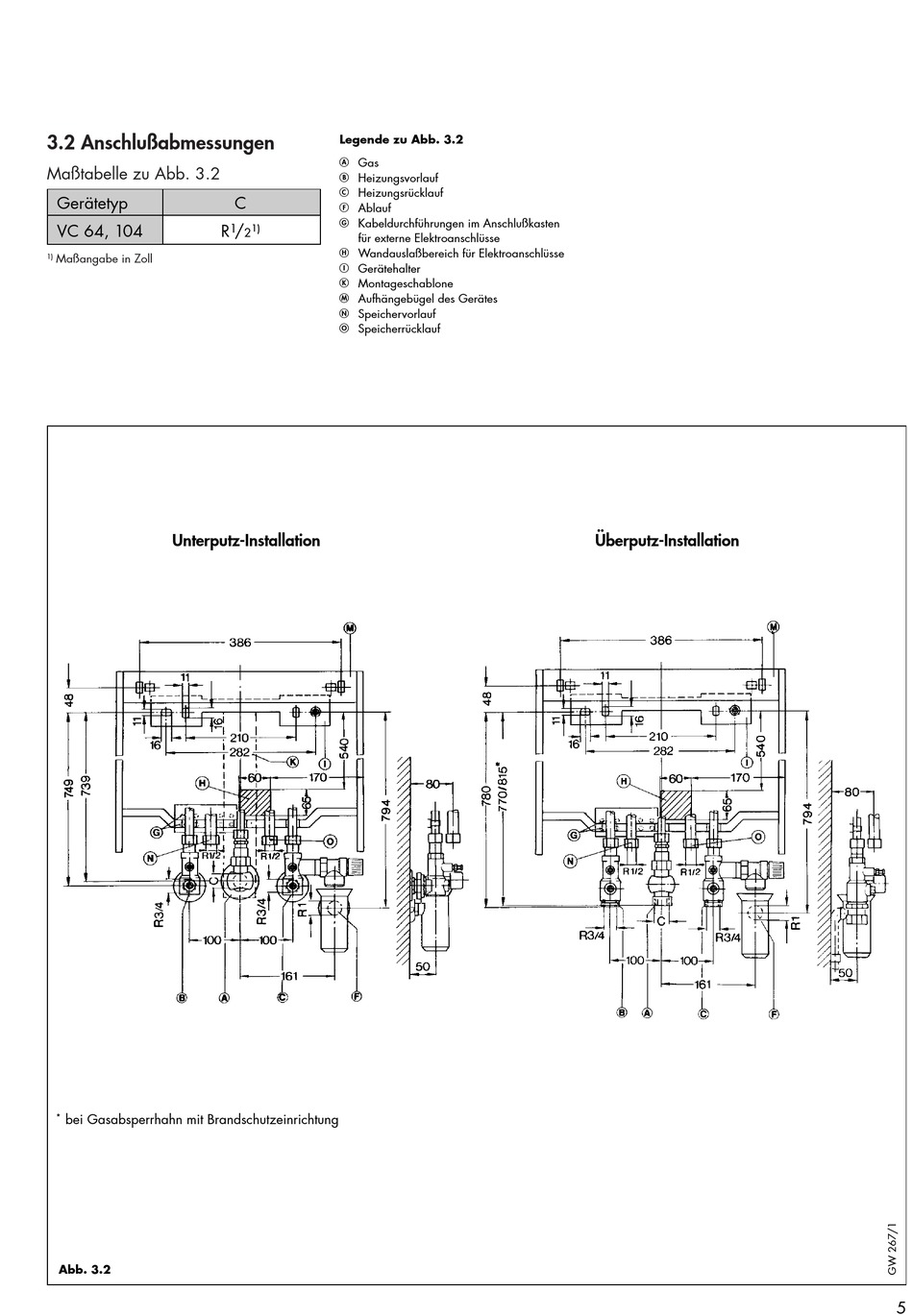

3.2 Anschlußabmessungen
Maßtabelle zu Abb. 3.2
Gerätetyp
VC 64, 104
1)
Maßangabe in Zoll
Unterputz-Installation
*
bei Gasabsperrhahn mit Brandschutzeinrichtung
Abb. 3.2
Legende zu Abb. 3.2
A Gas
B Heizungsvorlauf
C Heizungsrücklauf
C
F Ablauf
G Kabeldurchführungen im Anschlußkasten
R
1
/
1)
2
für externe Elektroanschlüsse
H Wandauslaßbereich für Elektroanschlüsse
I Gerätehalter
K Montageschablone
M Aufhängebügel des Gerätes
N Speichervorlauf
O Speicherrücklauf
Überputz-Installation
5
