Vaillant THERMOBLOCK atmoTEC VC 64 XEU Installationsanleitung Seite 7

Gerätehalter
Die Wandaufhängung des Vaillant
Thermoblock erfolgt entsprechend
Abb. 4.3 mit dem Aufhängebügel (1)
an dem Gerätehalter (2).
Der Gerätehalter ist als Beipack in der
Geräteverpackung enthalten. Montage
des Gerätehalters entsprechend
Abbildung 4.1 bzw. 4.2 wie folgt
vornehmen:
Abstandschablone (5) mit den
– für den Gerätetyp bestimmten –
Ausstanzungen in die Haken (6)
der Anschlußkonsole einhängen.
Den an der Abstandschablone
befestigten Gerätehalter (7) senk-
recht nach oben ausrichten und mit
den Schrauben (8) an der Wand
befestigen.
Bei Wandabsätzen (Fliesen)
Gerätehalter ggf. unterfüttern.
Gerät von oben in den Gerätehalter
einhängen und gleichzeitig mit
den Anschlußrohren für Heizungs-
vor- und -rücklauf in die losen
Anschlußverschraubungen der
Wartungshähne einführen.
Wird keine Anschlußkonsole installiert,
so kann bei Unterputzinstallation der
Gerätehalter entsprechend Abb. 4.4
mittels der Abstandschablone (4) vom
Gasanschluß ausgehend installiert
werden.
Wir empfehlen, vor der Geräteauf-
hängung die erforderlichen externen
elektrischen Anschlüsse (Netzanschluß,
Raumtemperatur-Regler) im ausge-
bauten Anschlußkasten des Vaillant
Thermoblock vorzunehmen.
Hierzu den Anschlußkasten aus dem
Gerät ausbauen und Anschlußverdrah-
tung im ausgebauten Anschlußkasten
vornehmen, wie im Kapitel „Elektro-
installation" beschrieben.

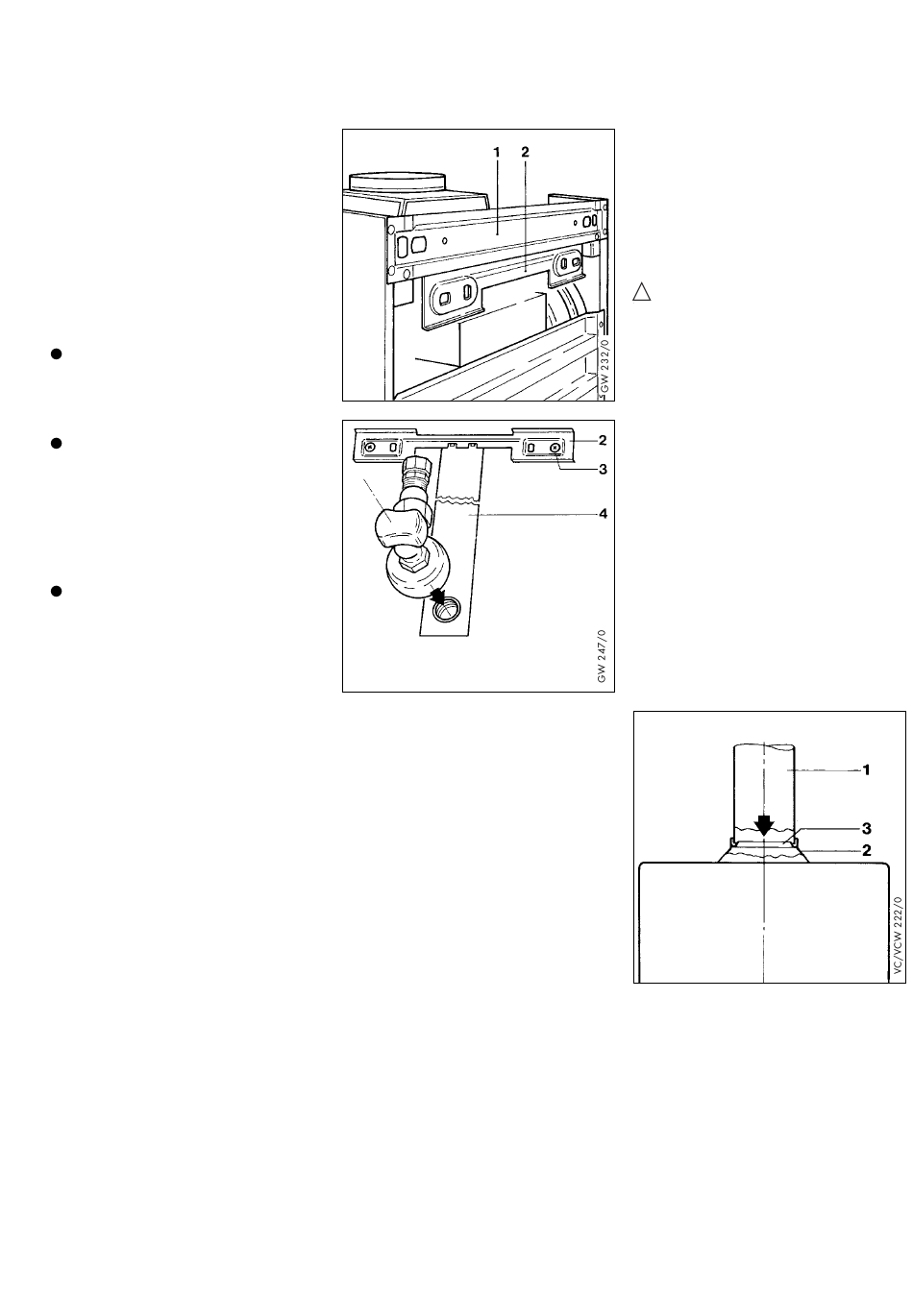

Abb. 4.3
Abb. 4.4
Legende zu Abb. 4.3 und 4.4
1 Aufhängebügel
2 Gerätehalter
3 Schrauben
4 Abstandschablone
Gasanschluß
Der Gasanschluß des Gerätes erfolgt
über die dem Gerät beigepackte
Quetschverschraubung am R
Gasabsperrhahn.
Nach Installation des Gas-
anschlusses Dichtheitsprüfung
!
vornehmen!
Abgasanschluß
Bestimmungen über die Abgasführung
nach DVGW-TRGI 1986, Abschnitt 6,
sowie evtl. geltender örtlicher Vor-
schriften beachten.
Abgasrohr (1) in den Abgasanschluß
(2) einsetzen. Hierbei auf richtigen Sitz
des Abgasrohres im Kragen (3) der
Strömungssicherung achten.
Es empfiehlt sich aus Zweckmäßig-
keitsgründen, vor dem Aufsetzen des
Abgasrohres die Funktionsprüfung des
Abgassensors durchzuführen.
Siehe hierzu ausführliche Hinweise Kap. 14.
Abb. 4.5
Legende zu Abb. 4.5
1 Abgasrohr
2 Abgasanschluß
3 Kragen
