Prothermo NMT 539
12
Hinweis!

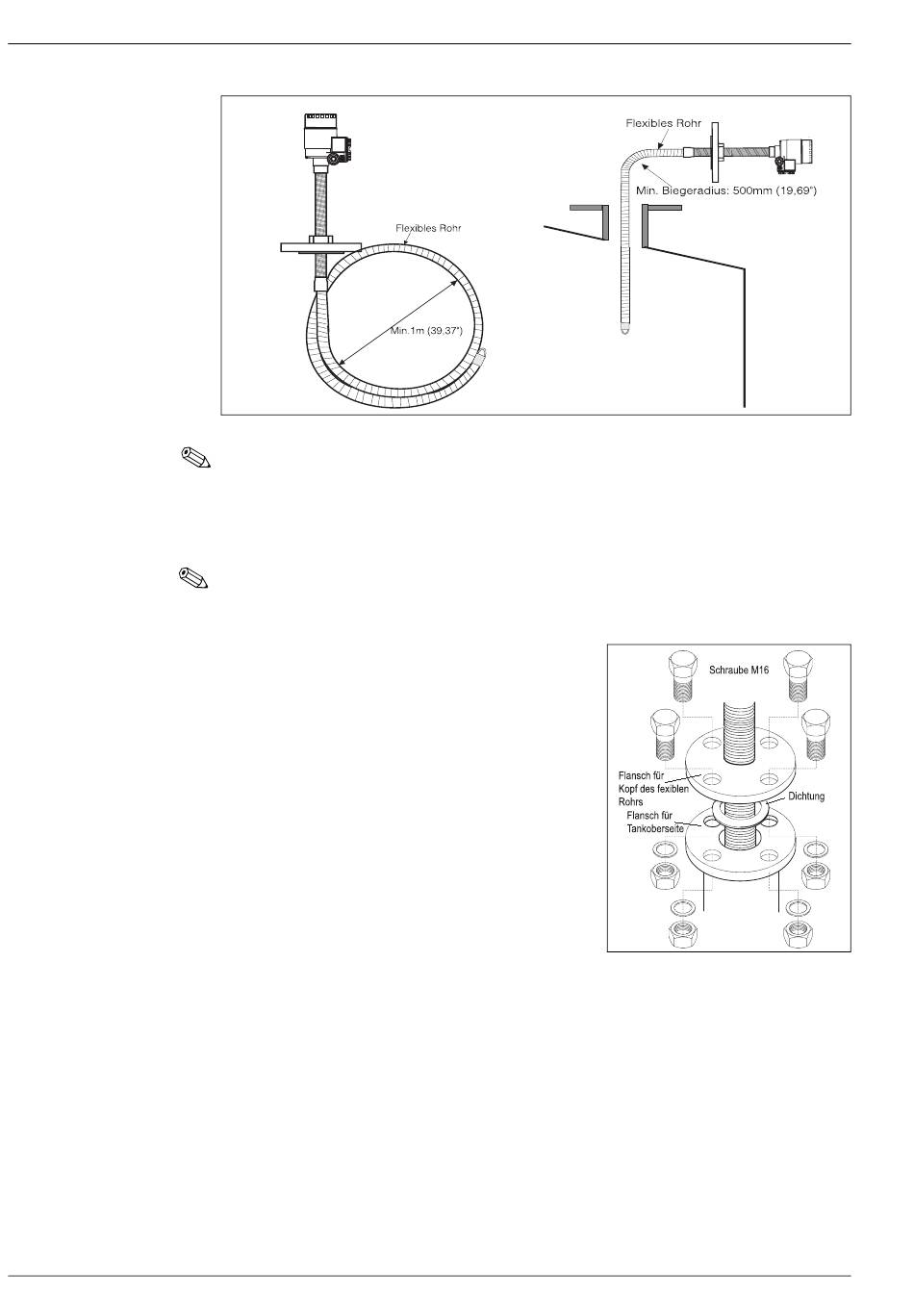

Wird ein flexibles Rohr mit einem Krümmungsradius von 500 mm (19,69") oder weniger gebogen, dann kann
das Rohr oder das Messelement dadurch schwer beschädigt oder unbrauchbar werden.
3.3.3 Montage
Hinweis!
1. Die Länge des flexiblen Rohrs für den Prothermo NMT539 richtet sich nach den Spezifikationen des Kun-
den. Prüfen Sie vor der Montage bitte Folgendes:
•
TAG-Nummer (falls verfügbar) auf dem Rumpf des Prothermo NMT539
•
Länge des flexiblen Rohrs
•
Anzahl der Messstellen
•
Intervalle zwischen den Messstellen
2. Montieren Sie den Prothermo NMT539 in einem Abstand
von mindestens 500 mm (19,67") zur Tankwand. So wird
sichergestellt, dass die Messung nicht durch Änderungen
in der Umgebungstemperatur beeinflusst wird.
3. Wie der Prothermo NMT539 auf einem Tank montiert wird,
richtet sich nach dem Typ des Tanks. Im Folgenden wird die
Montage auf einem Festdach- und einem Schwimmdachtank
beschrieben.
In beiden Fällen wird der Kopf des flexiblen Rohrs auf
der Tankoberseite montiert (siehe Abbildung 1).
Der Montagestutzen sollte standardmäßig einen Durchmesser
von 50 mm (2") aufweisen.
3 Installation
Abb. 1
