10.1 Funktionsbeschreibung

Eine detaillierte Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in dem Dokument
"Betriebsanleitung und Beschreibung der Gerätefunktionen" zum Prothermo NMT539.

10.2 Arbeitsweise und Systemaufbau

Anschluss mit Proservo NMS5/7

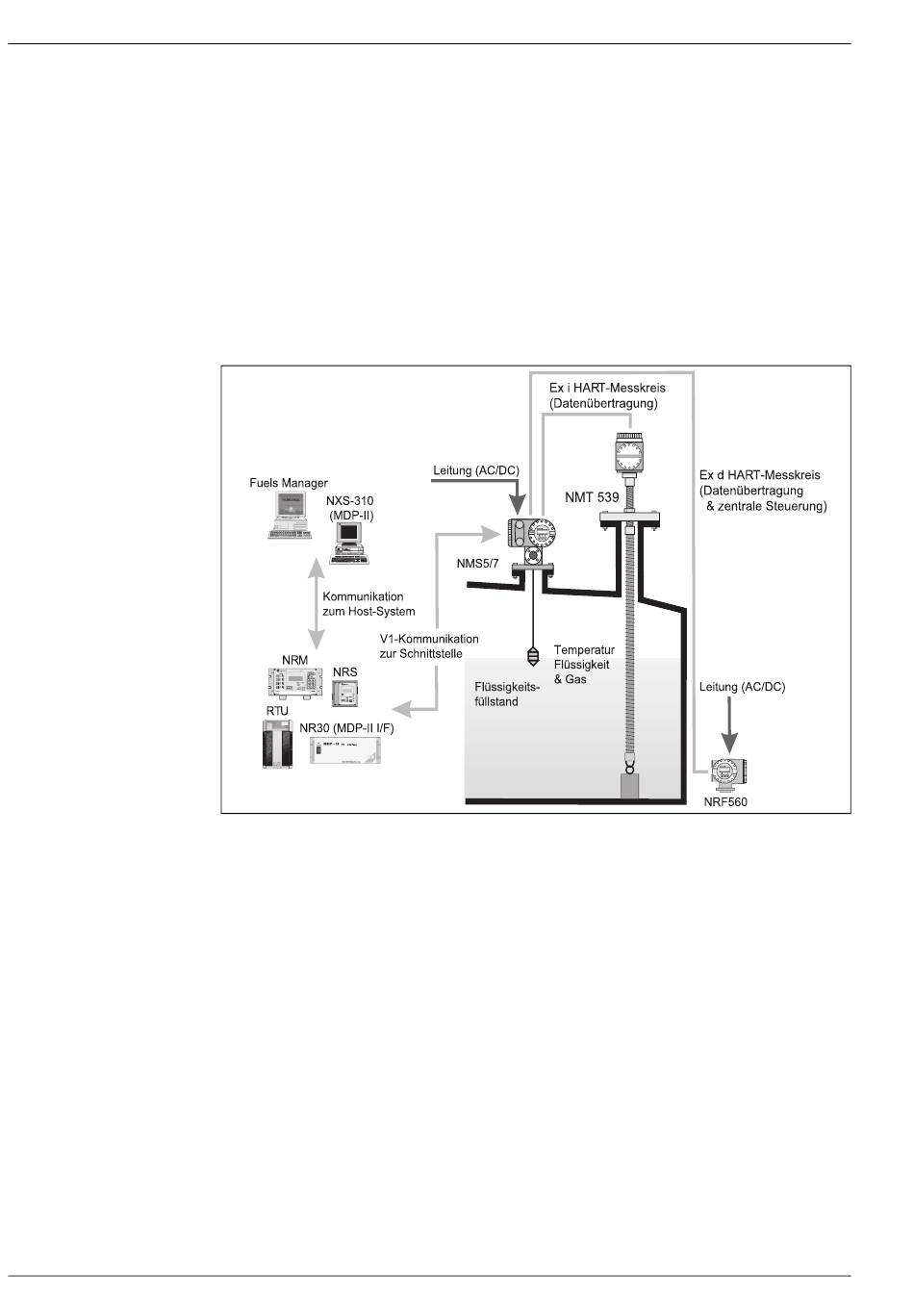

Typisches Installationsdiagramm zum NMT539 mit den Optionen Messumsetzer +
Temperaturmessung
Der Prothermo NMT539 ist der Nachfolger des früheren NMT 535 Ex i. Um eine korrekte und reibungslose
Migration zu gewährleisten, bietet der NMT539 alle Funktionalitäten und technischen Daten des NMT535,
inklusive Prozessanschlüsse, Kabeleinführungen und Anschlusstechnik.
Da der Proservo NMS5/7 bereits die Wassertrennschichtmessung bietet, kann der NMT539 mit den Optionen
Messumsetzer + Durchschnittstemperatur-Erfassung in Verbindung mit dem Proservo die beste Lösung sein.
Wenn dagegen die Ausführung des NMT539 mit den Optionen Messumsetzer + Wassertrennschicht- +
Temperatur-Erfassung zusammen mit dem Proservo verwendet wird, dann wird das Produkt im Tank sorgfältig
anhand der Füllstandsmessung, der kontinuierlichen Erfassung der Durchschnittstemperatur und anhand der
Wassertrennschichtmessung verwaltet.
Alle notwendigen Konfigurations- und Parametereinstellungen für den NMT539 werden auf dem Proservo
NMS5/7 und im ToF-Tool vorgenommen.
Der NMT539 empfängt die Füllstandsdaten vom Proservo und berechnet anschließend die Durchschnittstem-
peratur der Flüssig- und der Gasphase. Die berechneten Daten sowie grundlegende Informationen, inklusive
Rohdaten der Temperaturelemente und Gerätestatus, werden an den Proservo übertragen.
Vom Proservo NMS5/7 oder Tank Side Monitor NRF590 werden alle Sensordaten über das V1-Kommunika-
tionsprotokoll an die Schnittstelleneinheit gesendet.
