Druckerhöhung des Leitungswassers aus
dem kommunalen Versorgungsnetz
10

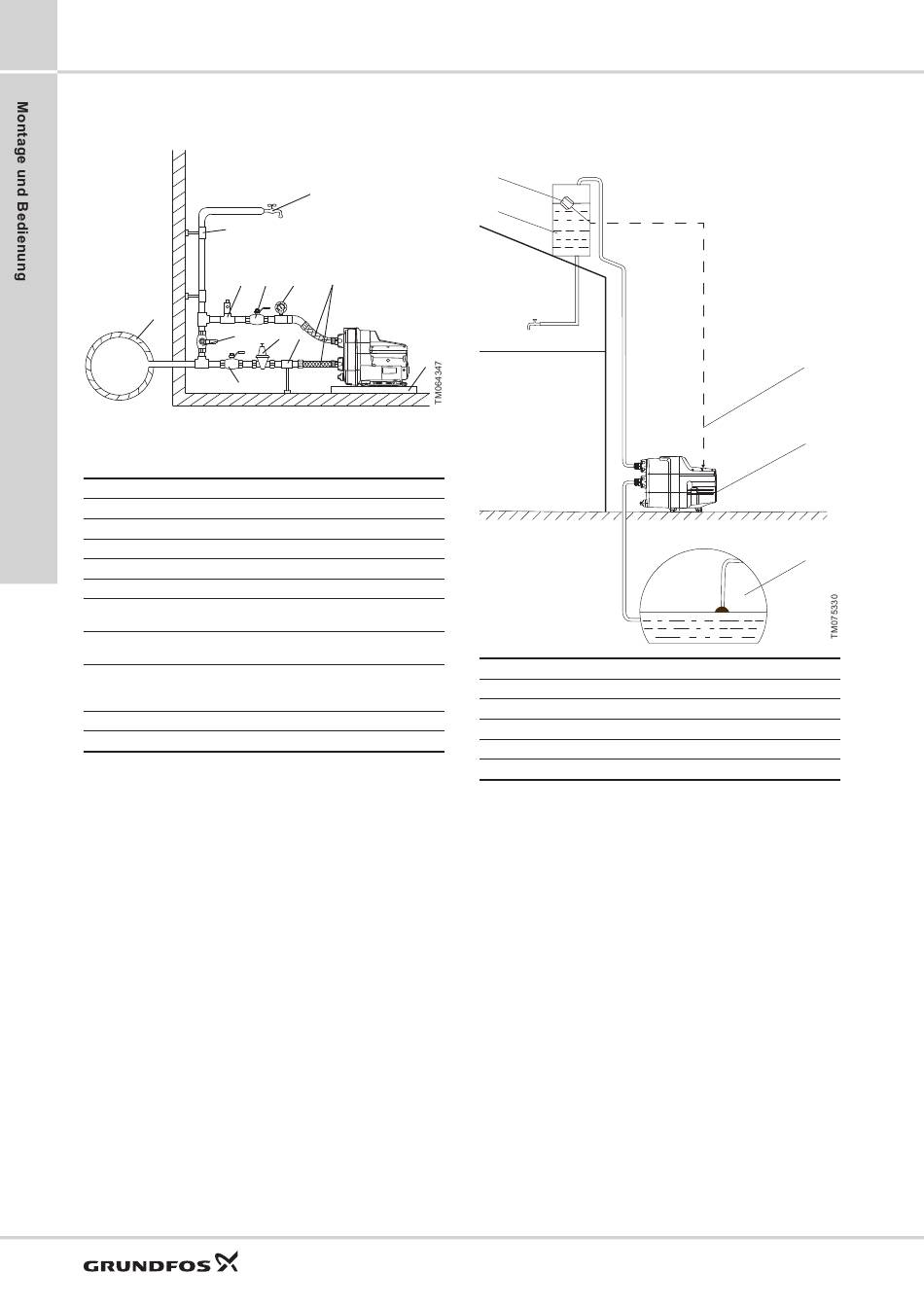

Druckerhöhung des Leitungswassers aus dem
kommunalen Versorgungsnetz mit der SCALA2
Pos. Beschreibung
1 Höchstgelegene Zapfstelle
2 Rohrhalter und Rohrstützen
3 Absperrventile
4 Elastische Schläuche
5 Bypassventil
Optionales Druckminderventil auf der Saugseite, falls der
6
Zulaufdruck 10 bar (145 psi) übersteigt.
Optionales Überströmventil auf der Druckseite, falls die Installation
7
für nur maximal 6 bar (87 psi) ausgelegt ist.
Auffangwanne. Die Pumpe sollte auf einem kleinen Gestell
8 montiert werden, damit kein Wasser über die
Entlüftungsbohrungen eindringen kann.
9 Manometer
10 Wasserversorgungsleitung
10
1
2
7 3 9 4
5 6 2
3
Befüllen eines Dachtanks
1
5
8
Pos. Beschreibung
1 Schwimmerschalter
2 Signalkabel zum externen Eingang (Schalter)
3 Pumpe
4 Wasserquelle (Behälter)
5 Dachtank
SCALA
2
3
4
