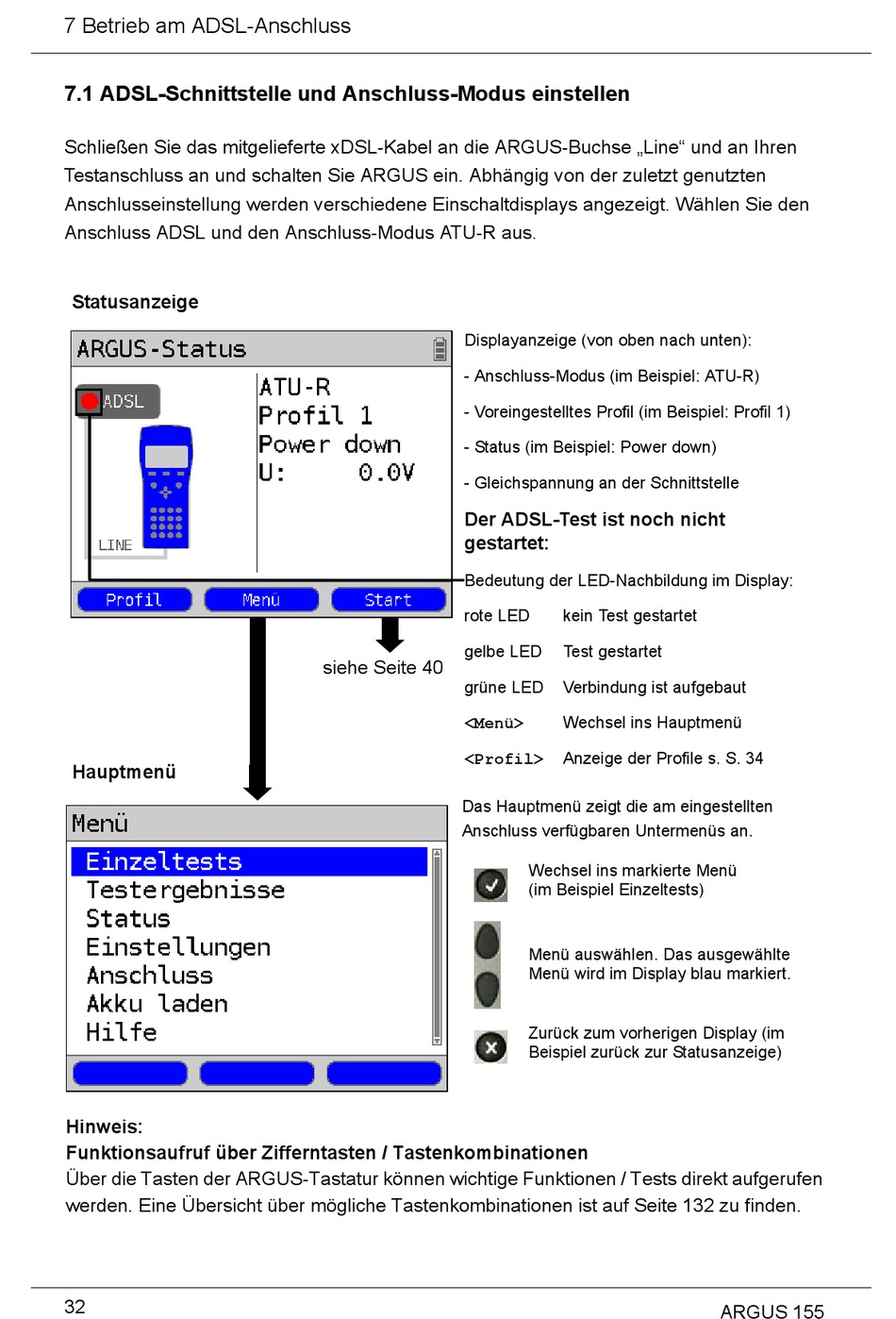

7 Betrieb am ADSL-Anschluss
7.1 ADSL-Schnittstelle und Anschluss-Modus einstellen
Schließen Sie das mitgelieferte xDSL-Kabel an die ARGUS-Buchse „Line" und an Ihren
Testanschluss an und schalten Sie ARGUS ein. Abhängig von der zuletzt genutzten
Anschlusseinstellung werden verschiedene Einschaltdisplays angezeigt. Wählen Sie den
Anschluss ADSL und den Anschluss-Modus ATU-R aus.
Statusanzeige
Hauptmenü
Hinweis:
Funktionsaufruf über Zifferntasten / Tastenkombinationen
Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen
werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 132 zu finden.
32
Displayanzeige (von oben nach unten):
- Anschluss-Modus (im Beispiel: ATU-R)
- Voreingestelltes Profil (im Beispiel: Profil 1)
- Status (im Beispiel: Power down)
- Gleichspannung an der Schnittstelle
Der ADSL-Test ist noch nicht
gestartet:
Bedeutung der LED-Nachbildung im Display:
rote LED
gelbe LED
siehe Seite 40
grüne LED
<Menü>
<Profil>
Das Hauptmenü zeigt die am eingestellten
Anschluss verfügbaren Untermenüs an.
kein Test gestartet
Test gestartet
Verbindung ist aufgebaut
Wechsel ins Hauptmenü
Anzeige der Profile s. S. 34
Wechsel ins markierte Menü
(im Beispiel Einzeltests)
Menü auswählen. Das ausgewählte
Menü wird im Display blau markiert.
Zurück zum vorherigen Display (im
Beispiel zurück zur Statusanzeige)
ARGUS 155
