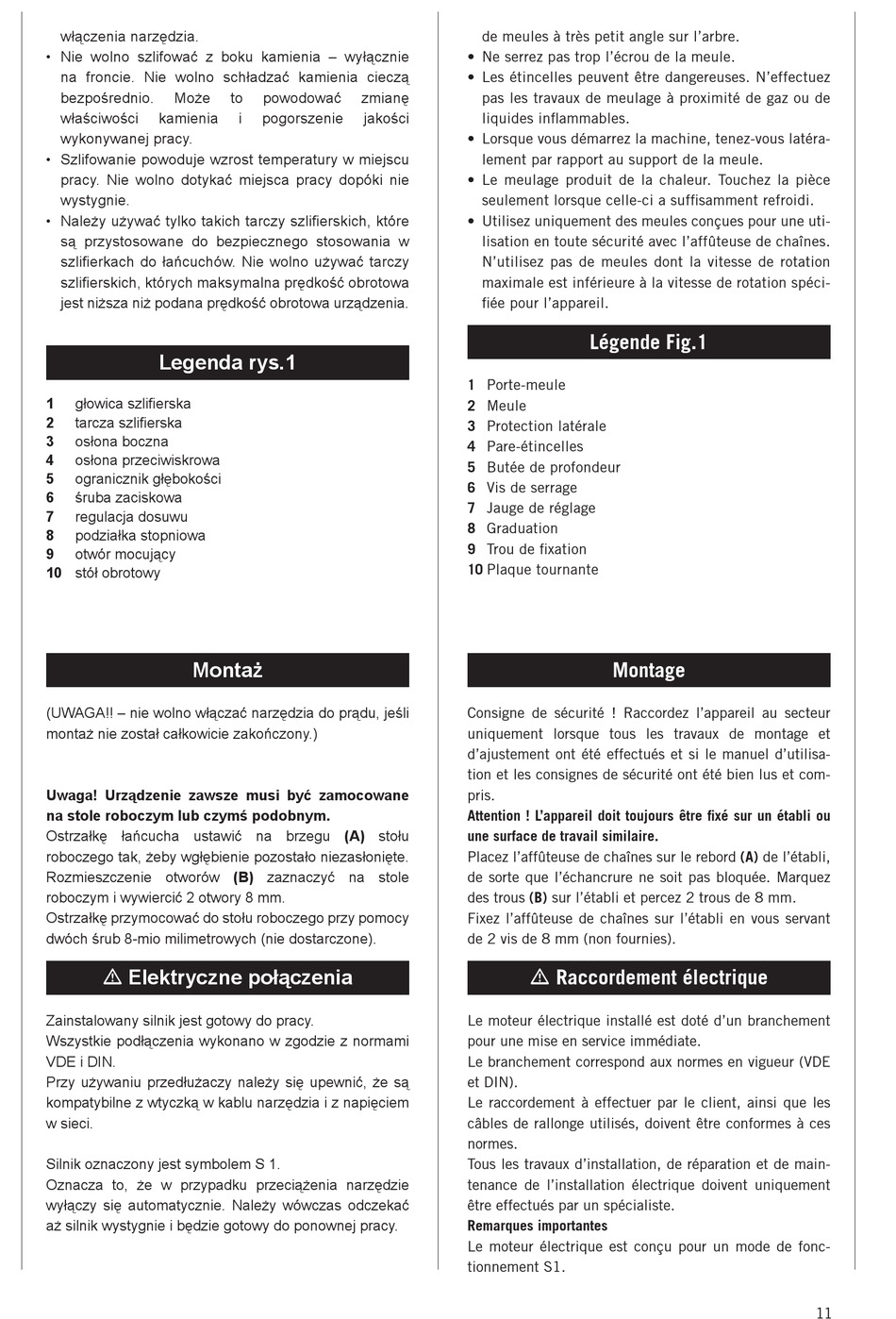

włączenia narzędzia.
• Nie wolno szlifować z boku kamienia – wyłącznie
na froncie. Nie wolno schładzać kamienia cieczą
bezpośrednio.
Może
właściwości
kamienia
wykonywanej pracy.
• Szlifowanie powoduje wzrost temperatury w miejscu
pracy. Nie wolno dotykać miejsca pracy dopóki nie
wystygnie.
• Należy używać tylko takich tarczy szlifierskich, które
są przystosowane do bezpiecznego stosowania w
szlifierkach do łańcuchów. Nie wolno używać tarczy
szlifierskich, których maksymalna prędkość obrotowa
jest niższa niż podana prędkość obrotowa urządzenia.
Legenda rys.1
1
głowica szlifierska
2
tarcza szlifierska
3
osłona boczna
4
osłona przeciwiskrowa
5
ogranicznik głębokości
6
śruba zaciskowa
7
regulacja dosuwu
8
podziałka stopniowa
9
otwór mocujący
10 stół obrotowy
Montaż
(UWAGA!! – nie wolno włączać narzędzia do prądu, jeśli
montaż nie został całkowicie zakończony.)
Uwaga! Urządzenie zawsze musi być zamocowane
na stole roboczym lub czymś podobnym.
Ostrzałkę łańcucha ustawić na brzegu (A) stołu
roboczego tak, żeby wgłębienie pozostało niezasłonięte.
Rozmieszczenie otworów (B) zaznaczyć na stole
roboczym i wywiercić 2 otwory 8 mm.
Ostrzałkę przymocować do stołu roboczego przy pomocy
dwóch śrub 8-mio milimetrowych (nie dostarczone).
m Elektryczne połączenia
Zainstalowany silnik jest gotowy do pracy.
Wszystkie podłączenia wykonano w zgodzie z normami
VDE i DIN.
Przy używaniu przedłużaczy należy się upewnić, że są
kompatybilne z wtyczką w kablu narzędzia i z napięciem
w sieci.
Silnik oznaczony jest symbolem S 1.
Oznacza to, że w przypadku przeciążenia narzędzie
wyłączy się automatycznie. Należy wówczas odczekać
aż silnik wystygnie i będzie gotowy do ponownej pracy.
to
powodować
zmianę
i
pogorszenie
jakości
de meules à très petit angle sur l'arbre.
• Ne serrez pas trop l'écrou de la meule.
• Les étincelles peuvent être dangereuses. N'effectuez
pas les travaux de meulage à proximité de gaz ou de
liquides inflammables.
• Lorsque vous démarrez la machine, tenez-vous latéra-
lement par rapport au support de la meule.
• Le meulage produit de la chaleur. Touchez la pièce
seulement lorsque celle-ci a suffisamment refroidi.
• Utilisez uniquement des meules conçues pour une uti-
lisation en toute sécurité avec l'affûteuse de chaînes.
N'utilisez pas de meules dont la vitesse de rotation
maximale est inférieure à la vitesse de rotation spéci-
fiée pour l'appareil.
Légende Fig.1
1 Porte-meule
2 Meule
3 Protection latérale
4 Pare-étincelles
5 Butée de profondeur
6 Vis de serrage
7 Jauge de réglage
8 Graduation
9 Trou de fixation
10 Plaque tournante
Montage
Consigne de sécurité ! Raccordez l'appareil au secteur
uniquement lorsque tous les travaux de montage et
d'ajustement ont été effectués et si le manuel d'utilisa-
tion et les consignes de sécurité ont été bien lus et com-
pris.
Attention ! L'appareil doit toujours être fixé sur un établi ou
une surface de travail similaire.
Placez l'affûteuse de chaînes sur le rebord (A) de l'établi,
de sorte que l'échancrure ne soit pas bloquée. Marquez
des trous (B) sur l'établi et percez 2 trous de 8 mm.
Fixez l'affûteuse de chaînes sur l'établi en vous servant
de 2 vis de 8 mm (non fournies).
m Raccordement électrique
Le moteur électrique installé est doté d'un branchement
pour une mise en service immédiate.
Le branchement correspond aux normes en vigueur (VDE
et DIN).
Le raccordement à effectuer par le client, ainsi que les
câbles de rallonge utilisés, doivent être conformes à ces
normes.
Tous les travaux d'installation, de réparation et de main-
tenance de l'installation électrique doivent uniquement
être effectués par un spécialiste.
Remarques importantes
Le moteur électrique est conçu pour un mode de fonc-
tionnement S1.
11
