Fig. 1
4
2
7
10
8
Fig. 2
B
10
3
1
5
9
6
9
A
B
scheiben mit zu kleiner Bohrung an die Welle anpas-
sen.
• Scheibenmutter nicht überdrehen.
• Funken können gefährlich sein. Nicht in der Nähe ent-
flammbarer Gase oder Flüssigkeiten schleifen.
• Beim Anschalten des Gerätes seitlich zur Schleifschei-
be stehen.
• Schleifen erzeugt Hitze. Werkstück erst dann anfassen,
wenn es ausreichend abgekühlt ist.
• Nur solche Schleifscheiben verwenden, die für den
si cheren Gebrauch auf den Kettenschleifer ausgelegt
sind. Keine Schleifscheibe verwenden, deren angege-
be ne Höchstumlaufgeschwindigkeit niedriger als die
Dreh zahlangabe des Gerätes ist.

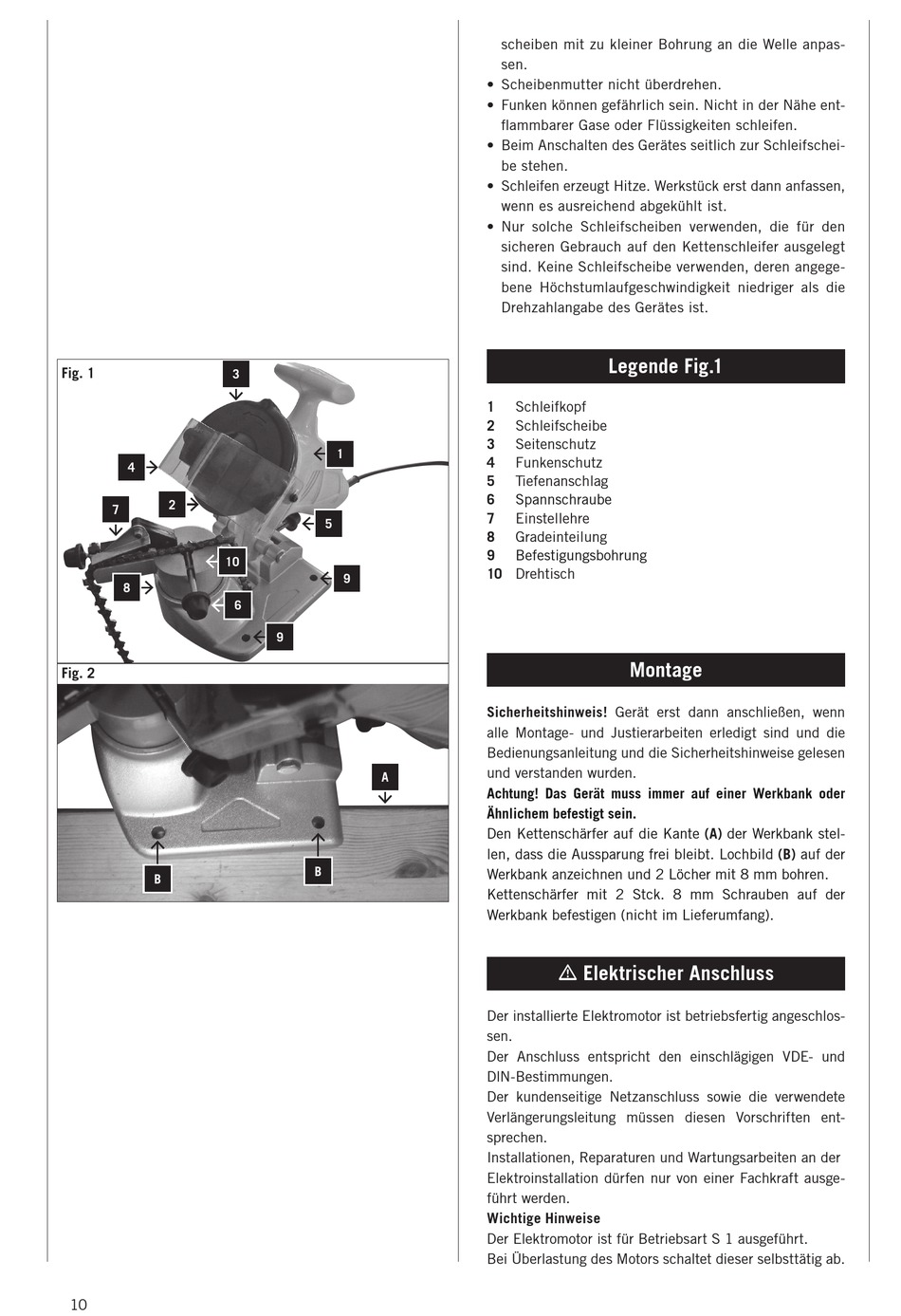

Legende Fig.1
1
Schleifkopf
2
Schleifscheibe
3
Seitenschutz
4
Funkenschutz
5
Tiefenanschlag
6
Spannschraube
7
Einstellehre
8
Gradeinteilung
9
Befestigungsbohrung
10 Drehtisch
Montage
Sicherheitshinweis! Gerät erst dann anschließen, wenn
alle Montage- und Justierarbeiten erledigt sind und die
Bedie nungsanleitung und die Sicherheitshinweise gelesen
und verstanden wurden.
Achtung! Das Gerät muss immer auf einer Werkbank oder
Ähnlichem befestigt sein.
Den Kettenschärfer auf die Kante
len, dass die Aussparung frei bleibt. Lochbild
Werkbank anzeichnen und 2 Löcher mit 8 mm bohren.
Kettenschärfer mit 2 Stck. 8 mm Schrauben auf der
Werkbank befestigen (nicht im Lieferumfang).
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange schlos-
sen.
Der Anschluss entspricht den einschlägigen VDE- und
DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
spre chen.
Installationen, Reparaturen und Wartungsarbeiten an der
Elektroinstallation dürfen nur von einer Fachkraft ausge-
führt werden.
Wichtige Hinweise
Der Elektromotor ist für Betriebsart S 1 ausgeführt.
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
(A)
der Werkbank stel-
(B)
auf der
