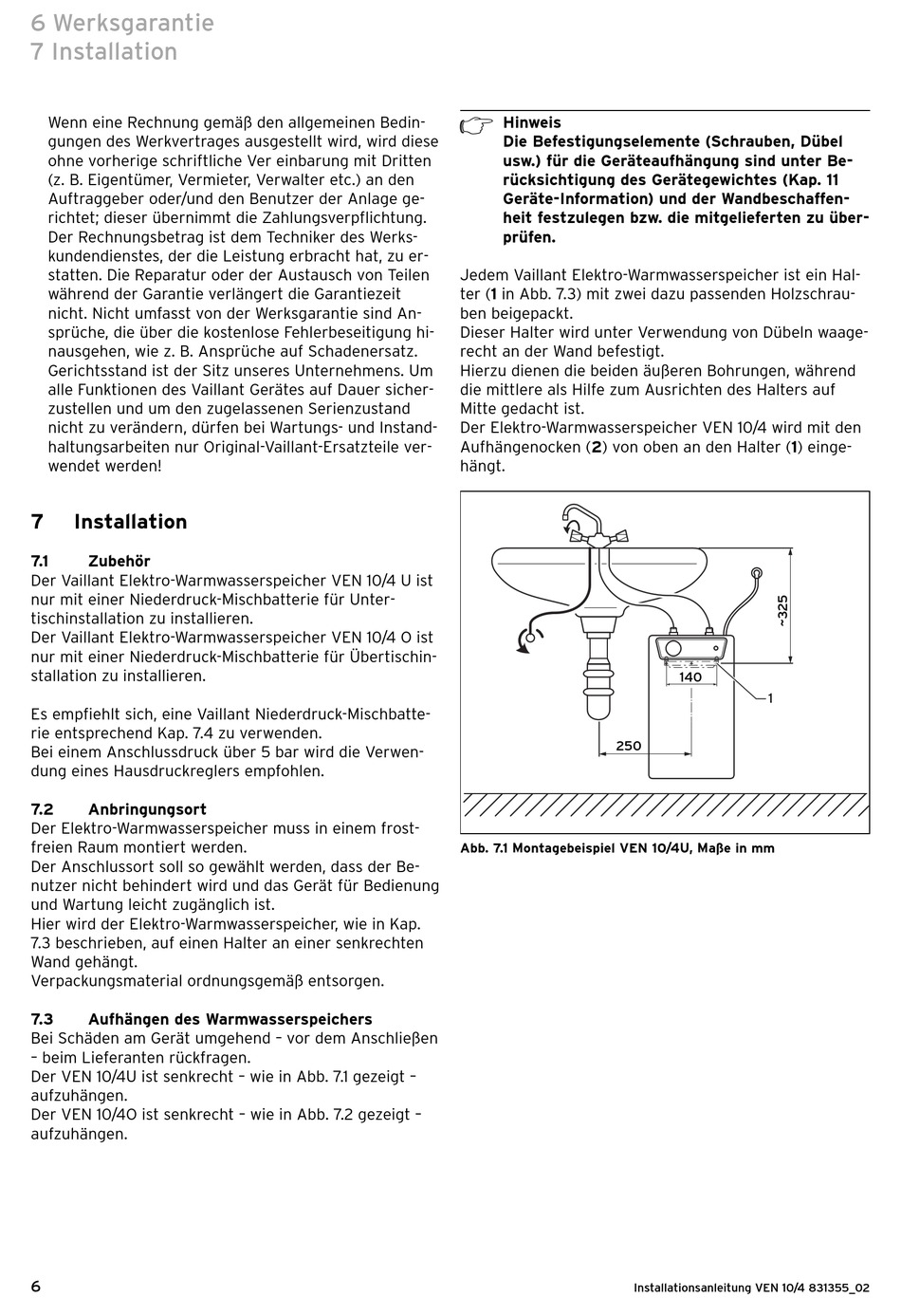

6 Werksgarantie

7 Installation

Wenn eine Rechnung gemäß den allgemeinen Bedin-
gungen des Werkvertrages ausgestellt wird, wird diese
ohne vorherige schriftliche Ver einbarung mit Dritten
(z. B. Eigentümer, Vermieter, Verwalter etc.) an den
Auftraggeber oder/und den Benutzer der Anlage ge-
richtet; dieser übernimmt die Zahlungsverpflichtung.
Der Rechnungsbetrag ist dem Techniker des Werks-
kundendienstes, der die Leistung erbracht hat, zu er-
statten. Die Reparatur oder der Austausch von Teilen
während der Garantie verlängert die Garantiezeit
nicht. Nicht umfasst von der Werksgarantie sind An-
sprüche, die über die kostenlose Fehlerbeseitigung hi-
nausgehen, wie z. B. Ansprüche auf Schadenersatz.
Gerichtsstand ist der Sitz unseres Unternehmens. Um
alle Funktionen des Vaillant Gerätes auf Dauer sicher-
zustellen und um den zugelassenen Serienzustand
nicht zu verändern, dürfen bei Wartungs- und Instand-
haltungsarbeiten nur Original-Vaillant-Ersatzteile ver-
wendet werden!
7 Installation
7.1 Zubehör
Der Vaillant Elektro-Warmwasserspeicher VEN 10/4 U ist
nur mit einer Niederdruck-Mischbatterie für Unter-
tischinstallation zu installieren.
Der Vaillant Elektro-Warmwasserspeicher VEN 10/4 O ist
nur mit einer Niederdruck-Mischbatterie für Übertischin-
stallation zu installieren.
Es empfiehlt sich, eine Vaillant Niederdruck-Mischbatte-
rie entsprechend Kap. 7.4 zu verwenden.
Bei einem Anschlussdruck über 5 bar wird die Verwen-
dung eines Hausdruckreglers empfohlen.
7.2

Anbringungsort

Der Elektro-Warmwasserspeicher muss in einem frost-
freien Raum montiert werden.
Der Anschlussort soll so gewählt werden, dass der Be-
nutzer nicht behindert wird und das Gerät für Bedienung
und Wartung leicht zugänglich ist.
Hier wird der Elektro-Warmwasserspeicher, wie in Kap.
7.3 beschrieben, auf einen Halter an einer senkrechten
Wand gehängt.
Verpackungsmaterial ordnungsgemäß entsorgen.
7.3 Aufhängen des Warmwasserspeichers
Bei Schäden am Gerät umgehend – vor dem Anschließen
– beim Lieferanten rückfragen.
Der VEN 10/4U ist senkrecht – wie in Abb. 7.1 gezeigt –
aufzuhängen.
Der VEN 10/4O ist senkrecht – wie in Abb. 7.2 gezeigt –
aufzuhängen.
6
Hinweis
h
Die Befestigungselemente (Schrauben, Dübel
usw.) für die Geräteaufhängung sind unter Be-
rücksichtigung des Gerätegewichtes (Kap. 11
Geräte-Information) und der Wandbeschaffen-
heit festzulegen bzw. die mitgelieferten zu über-
prüfen.
Jedem Vaillant Elektro-Warmwasserspeicher ist ein Hal-
ter (1 in Abb. 7.3) mit zwei dazu passenden Holzschrau-
ben beigepackt.
Dieser Halter wird unter Verwendung von Dübeln waage-
recht an der Wand befestigt.
Hierzu dienen die beiden äußeren Bohrungen, während
die mittlere als Hilfe zum Ausrichten des Halters auf
Mitte gedacht ist.
Der Elektro-Warmwasserspeicher VEN 10/4 wird mit den
Aufhängenocken (2) von oben an den Halter (1) einge-
hängt.
250
Abb. 7.1 Montagebeispiel VEN 10/4U, Maße in mm
140
1
Installationsanleitung VEN 10/4 831355_02
