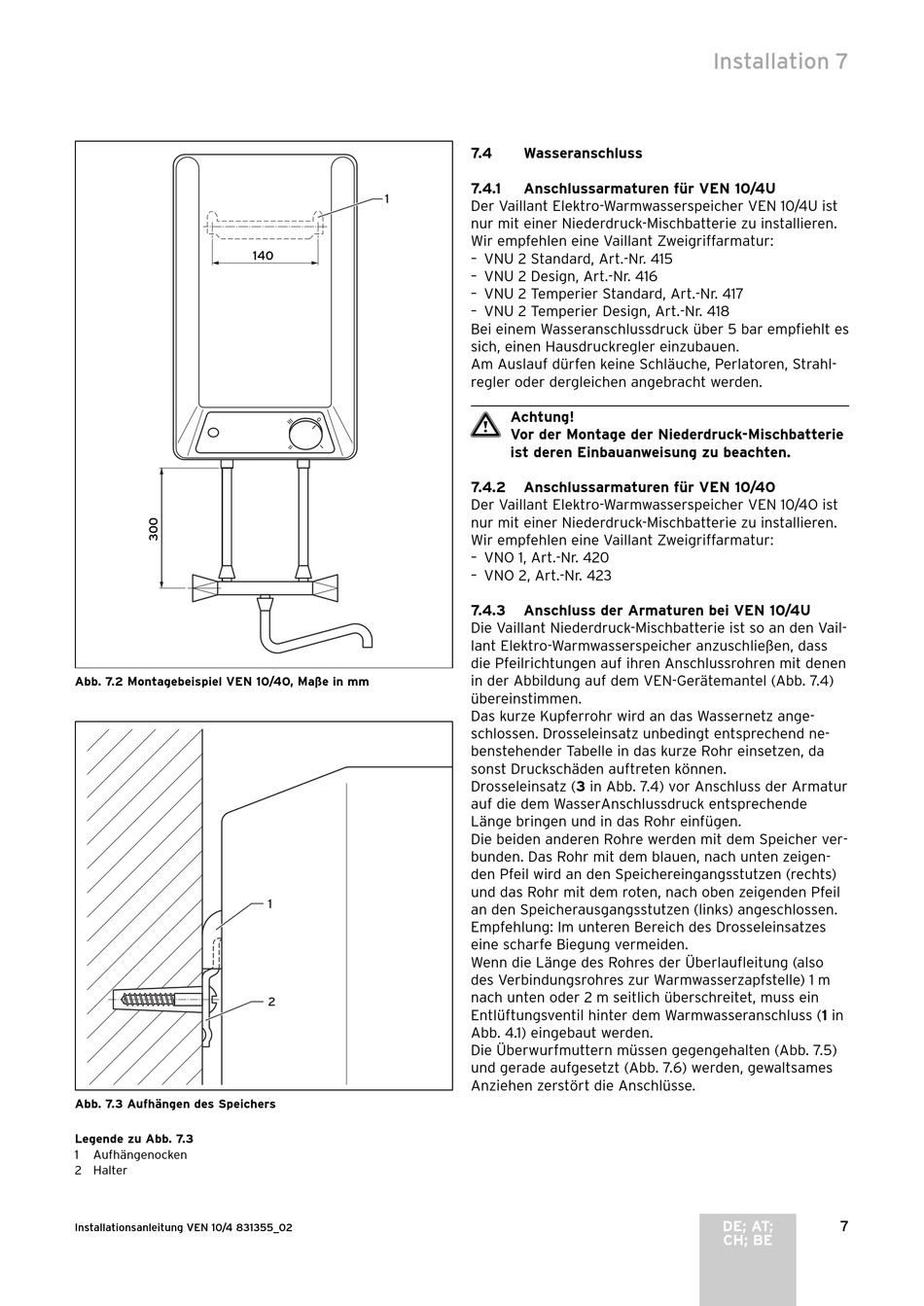

Abb. 7.2 Montagebeispiel VEN 10/4O, Maße in mm
Abb. 7.3 Aufhängen des Speichers
Legende zu Abb. 7.3
1 Aufhängenocken
2 Halter
Installationsanleitung VEN 10/4 831355_02
1
140
1
2
7.4

Wasseranschluss

7.4.1 Anschlussarmaturen für VEN 10/4U
Der Vaillant Elektro-Warmwasserspeicher VEN 10/4U ist
nur mit einer Niederdruck-Mischbatterie zu installieren.
Wir empfehlen eine Vaillant Zweigriffarmatur:
– VNU 2 Standard, Art.-Nr. 415
– VNU 2 Design, Art.-Nr. 416
– VNU 2 Temperier Standard, Art.-Nr. 417
– VNU 2 Temperier Design, Art.-Nr. 418
Bei einem Wasseranschlussdruck über 5 bar empfiehlt es
sich, einen Hausdruckregler einzubauen.
Am Auslauf dürfen keine Schläuche, Perlatoren, Strahl-
regler oder dergleichen angebracht werden.
a Achtung!
Vor der Montage der Niederdruck-Mischbatterie
ist deren Einbauanweisung zu beachten.
7.4.2 Anschlussarmaturen für VEN 10/4O
Der Vaillant Elektro-Warmwasserspeicher VEN 10/4O ist
nur mit einer Niederdruck-Mischbatterie zu installieren.
Wir empfehlen eine Vaillant Zweigriffarmatur:
– VNO 1, Art.-Nr. 420
– VNO 2, Art.-Nr. 423
7.4.3

Anschluss der Armaturen bei VEN 10/4U

Die Vaillant Niederdruck-Mischbatterie ist so an den Vail-
lant Elektro-Warmwasserspeicher anzuschließen, dass
die Pfeilrichtungen auf ihren Anschlussrohren mit denen
in der Abbildung auf dem VEN-Gerätemantel (Abb. 7.4)
übereinstimmen.
Das kurze Kupferrohr wird an das Wassernetz ange-
schlossen. Drosseleinsatz unbedingt entsprechend ne-
benstehender Tabelle in das kurze Rohr einsetzen, da
sonst Druckschäden auftreten können.
Drosseleinsatz (3 in Abb. 7.4) vor Anschluss der Armatur
auf die dem WasserAnschlussdruck entsprechende
Länge bringen und in das Rohr einfügen.
Die beiden anderen Rohre werden mit dem Speicher ver-
bunden. Das Rohr mit dem blauen, nach unten zeigen-
den Pfeil wird an den Speichereingangsstutzen (rechts)
und das Rohr mit dem roten, nach oben zeigenden Pfeil
an den Speicherausgangsstutzen (links) angeschlossen.
Empfehlung: Im unteren Bereich des Drosseleinsatzes
eine scharfe Biegung vermeiden.
Wenn die Länge des Rohres der Überlaufleitung (also
des Verbindungsrohres zur Warmwasserzapfstelle) 1 m
nach unten oder 2 m seitlich überschreitet, muss ein
Entlüftungsventil hinter dem Warmwasseranschluss (1 in
Abb. 4.1) eingebaut werden.
Die Überwurfmuttern müssen gegengehalten (Abb. 7.5)
und gerade aufgesetzt (Abb. 7.6) werden, gewaltsames
Anziehen zerstört die Anschlüsse.
