3 Anwendung, Aufbau, Funktion

4 Abmessungen

250

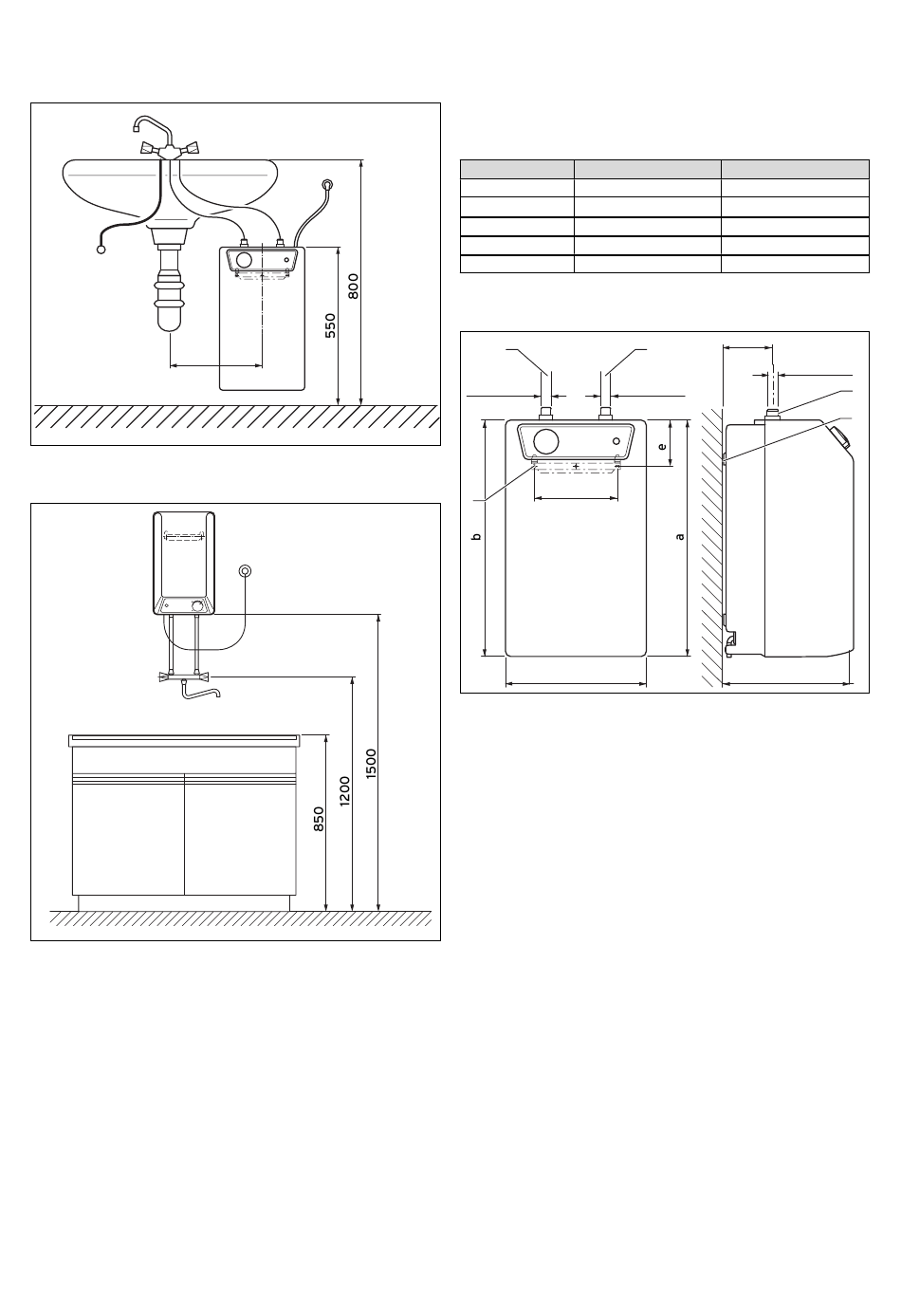

Abb. 3.1 Installationsbeispiel für VEN 10/4U, Maße in mm
Abb. 3.2 Installationsbeispiel für VEN 10/4O, Maße in mm
3.2

Aufbau, Funktion

Das Wasser wird durch Rohrheizkörper aufgeheizt. Über
den Temperaturwähler kann die Speicherwassertempera-
tur stufenlos bis ca. 85 °C gewählt werden.
Zur Energieeinsparung arbeitet der VEN 10/4 mit hohem
Wirkungsgrad; die Stillstandsverluste werden durch eine
hochwertige Wärmedämmung gering gehalten.
Der Temperaturwähler hat eine Energiesparstellung E
mit einer spürbaren Raste.
In Stellung • wird der Speicher durch eine Frostschutzsi-
cherung vor Einfrieren geschützt.
4
4 Abmessungen
Maße VEN 10/4U
a 493
b 481
c 290
d 270
e 90
Tab. 4.1 Geräteabmessungen VEN 10/4, Maße in mm
1
G 3/8 A
G 3/8 A
140
3
c
Abb. 4.1 Abmessungen VEN 10/4U, Maße in mm
Legende zu Abb. 4.1
1 Warmwasseranschluss
2 Kaltwasseranschluss
3 Halter
4 Aufhängenocken am Gerät
5 Kabeldurchführung
VEN 10/4O
493
481
290
270
390
70
2
G 3/8 A
c
Installationsanleitung VEN 10/4 831355_02
