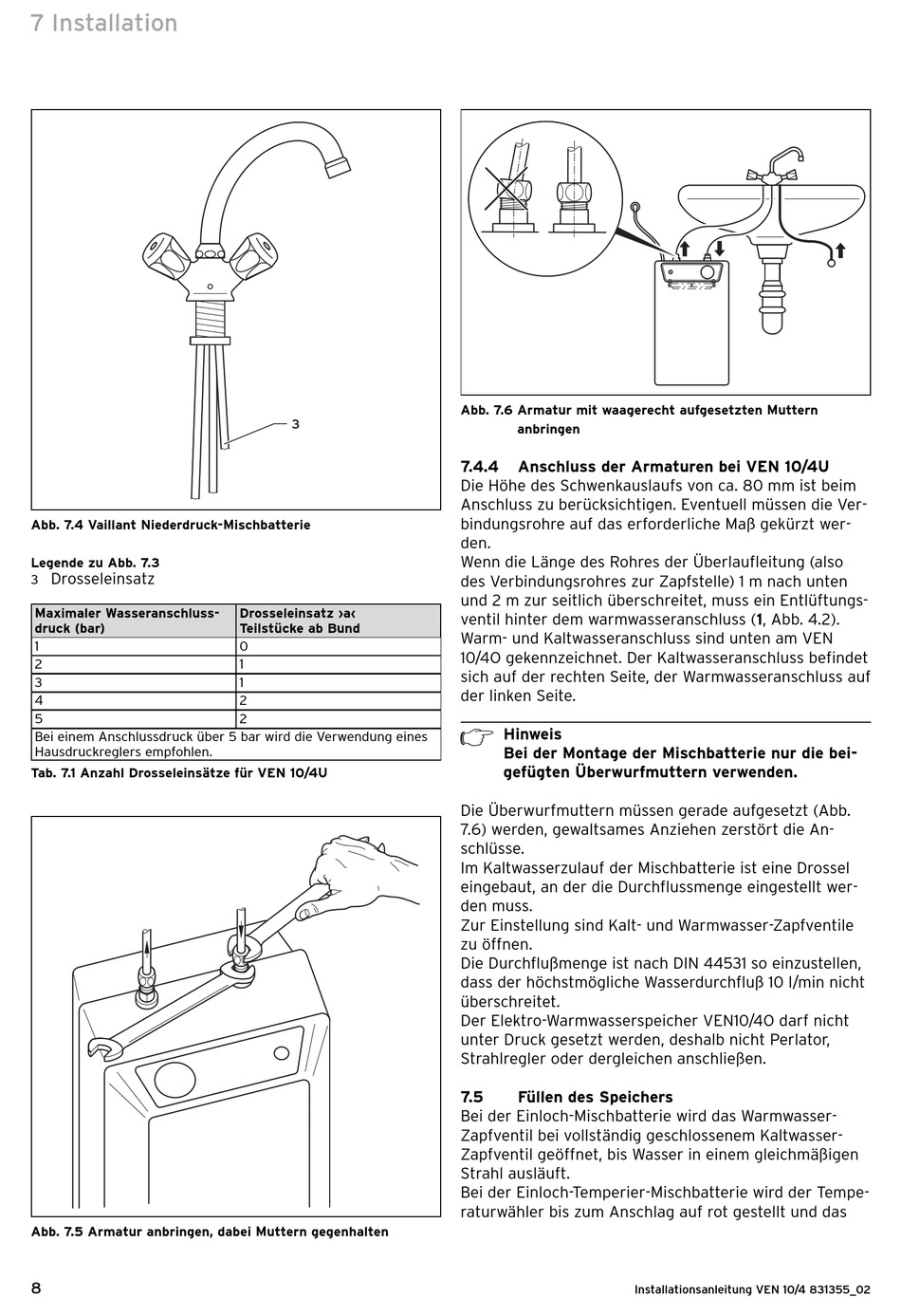

7 Installation
Abb. 7.4 Vaillant Niederdruck-Mischbatterie
Legende zu Abb. 7.3
Drosseleinsatz
3
Maximaler Wasseranschluss-
druck (bar)
1
2
3
4
5
Bei einem Anschlussdruck über 5 bar wird die Verwendung eines
Hausdruckreglers empfohlen.
Tab. 7.1 Anzahl Drosseleinsätze für VEN 10/4U
Abb. 7.5 Armatur anbringen, dabei Muttern gegenhalten
8
3
Drosseleinsatz ›a‹
Teilstücke ab Bund
0
1
1
2
2
Abb. 7.6 Armatur mit waagerecht aufgesetzten Muttern
anbringen
7.4.4

Anschluss der Armaturen bei VEN 10/4U

Die Höhe des Schwenkauslaufs von ca. 80 mm ist beim
Anschluss zu berücksichtigen. Eventuell müssen die Ver-
bindungsrohre auf das erforderliche Maß gekürzt wer-
den.
Wenn die Länge des Rohres der Überlaufleitung (also
des Verbindungsrohres zur Zapfstelle) 1 m nach unten
und 2 m zur seitlich überschreitet, muss ein Entlüftungs-
ventil hinter dem warmwasseranschluss (1, Abb. 4.2).
Warm- und Kaltwasseranschluss sind unten am VEN
10/4O gekennzeichnet. Der Kaltwasseranschluss befindet
sich auf der rechten Seite, der Warmwasseranschluss auf
der linken Seite.
h Hinweis
Bei der Montage der Mischbatterie nur die bei-
gefügten Überwurfmuttern verwenden.
Die Überwurfmuttern müssen gerade aufgesetzt (Abb.
7.6) werden, gewaltsames Anziehen zerstört die An-
schlüsse.
Im Kaltwasserzulauf der Mischbatterie ist eine Drossel
eingebaut, an der die Durchflussmenge eingestellt wer-
den muss.
Zur Einstellung sind Kalt- und Warmwasser-Zapfventile
zu öffnen.
Die Durchflußmenge ist nach DIN 44531 so einzustellen,
dass der höchstmögliche Wasserdurchfluß 10 l/min nicht
überschreitet.
Der Elektro-Warmwasserspeicher VEN10/4O darf nicht
unter Druck gesetzt werden, deshalb nicht Perlator,
Strahlregler oder dergleichen anschließen.
7.5 Füllen des Speichers
Bei der Einloch-Mischbatterie wird das Warmwasser-
Zapfventil bei vollständig geschlossenem Kaltwasser-
Zapfventil geöffnet, bis Wasser in einem gleichmäßigen
Strahl ausläuft.
Bei der Einloch-Temperier-Mischbatterie wird der Tempe-
raturwähler bis zum Anschlag auf rot gestellt und das
