Wartung und Instandhaltung
8.3.3 Sinterfilterscheibe reinigen bzw. erneuern
8.4

Heizkopf austauschen

ersa X-TOOL VARIO
All manuals and user guides at all-guides.com
■
■
■
■
■
■
Vorsicht! Sachschäden möglich!
Stellen Sie stets sicher, dass der Vorfilter, der Filterstopfen und die Sinter-
filterscheibe korrekt eingebaut sind, bevor Sie das Werkzeug verwenden.
■
■
■
■
■
■
■
■
■
3BA00215 • 2016-07-11 • Rev. 3
Bauen Sie den Heizkopf, wie im Kapitel 8.4 beschrie-
ben aus.

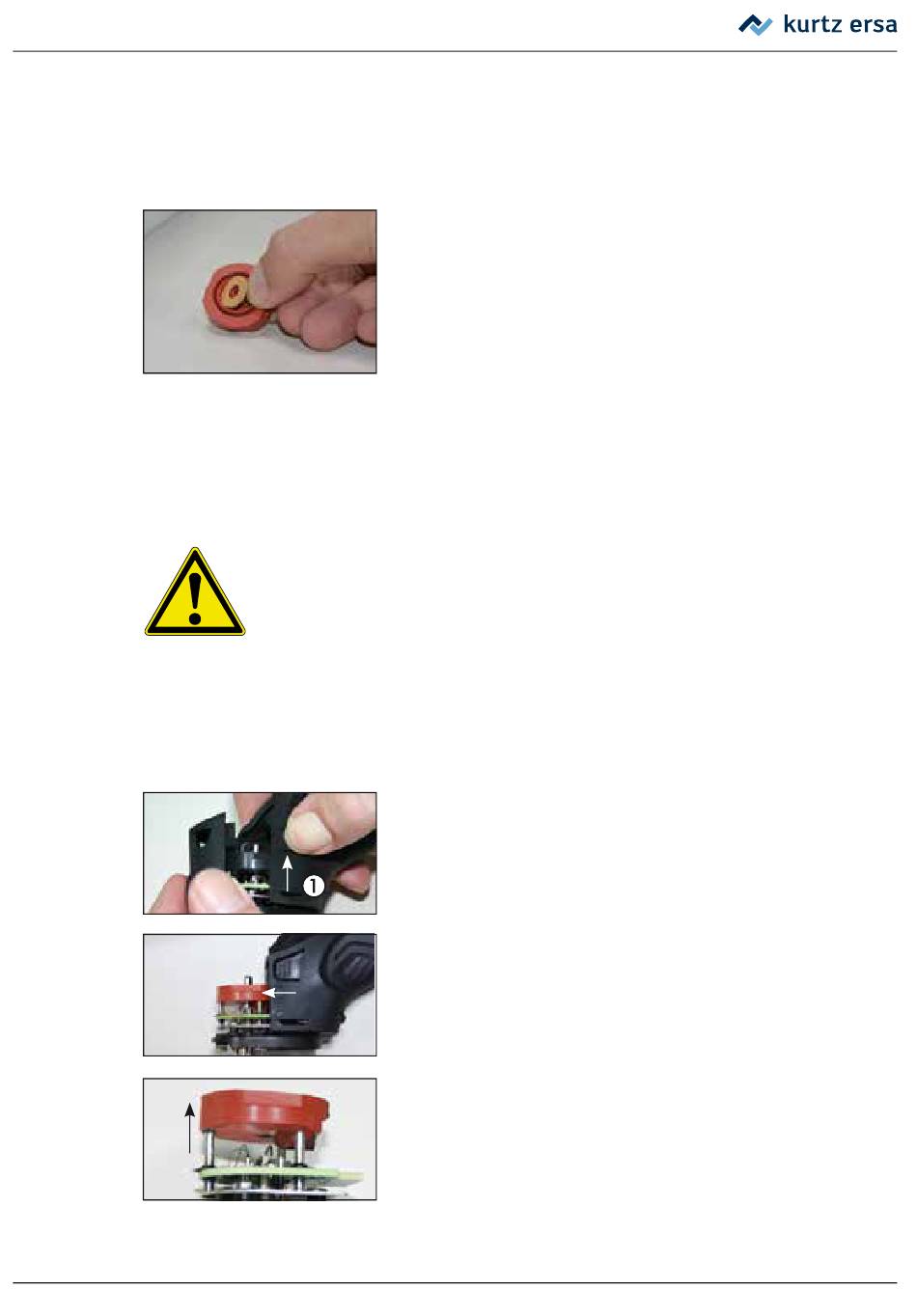

Entnehmen Sie mit einer Pinzette vorsichtig die Sinter-
filterscheibe aus der Silikonaufnahme.
Reinigen Sie die Sinterfilterscheibe in einem Alkohol-
bad. Verwenden Sie eventuell ein Ultraschallbad um
hartnäckige Verschmutzungen zu entfernen.
Setzen Sie eine neue Sinterfilterscheibe in die Silikon-
aufnahme ein.
Bauen Sie den Heizkopf wieder zusammen, wie in
Kapitel 8.4 beschrieben.
Setzen Sie den Restlotbehälter wieder ein.
Trennen Sie das Werkzeug von der Regelstation und
lassen Sie es auf Raumtemperatur abkühlen.
Entnehmen Sie die Spitze und den Restlotbehälter.
Drücken Sie die beiden Rastlaschen
ten der Heizkopfabdeckung und ziehen sie diese ab.
Ziehen Sie den Heizkopf mit der Silikonaufnahme
vorsichtig heraus.
Ziehen Sie die Silikonaufnahme ab.
Setzen Sie die Silikonaufnahme auf den neuen Heiz-
kopf auf.
Setzen Sie den neuen Heizkopf ein und schließen Sie
die Heizkopfabdeckung wieder.
Setzen Sie die Spitze und den Restlotbehälter wieder ein.
Schließen Sie das Werkzeug wieder an die Regelstation an.
an beiden Sei-
①
13
