5.3
5.3.1

Sicherheit

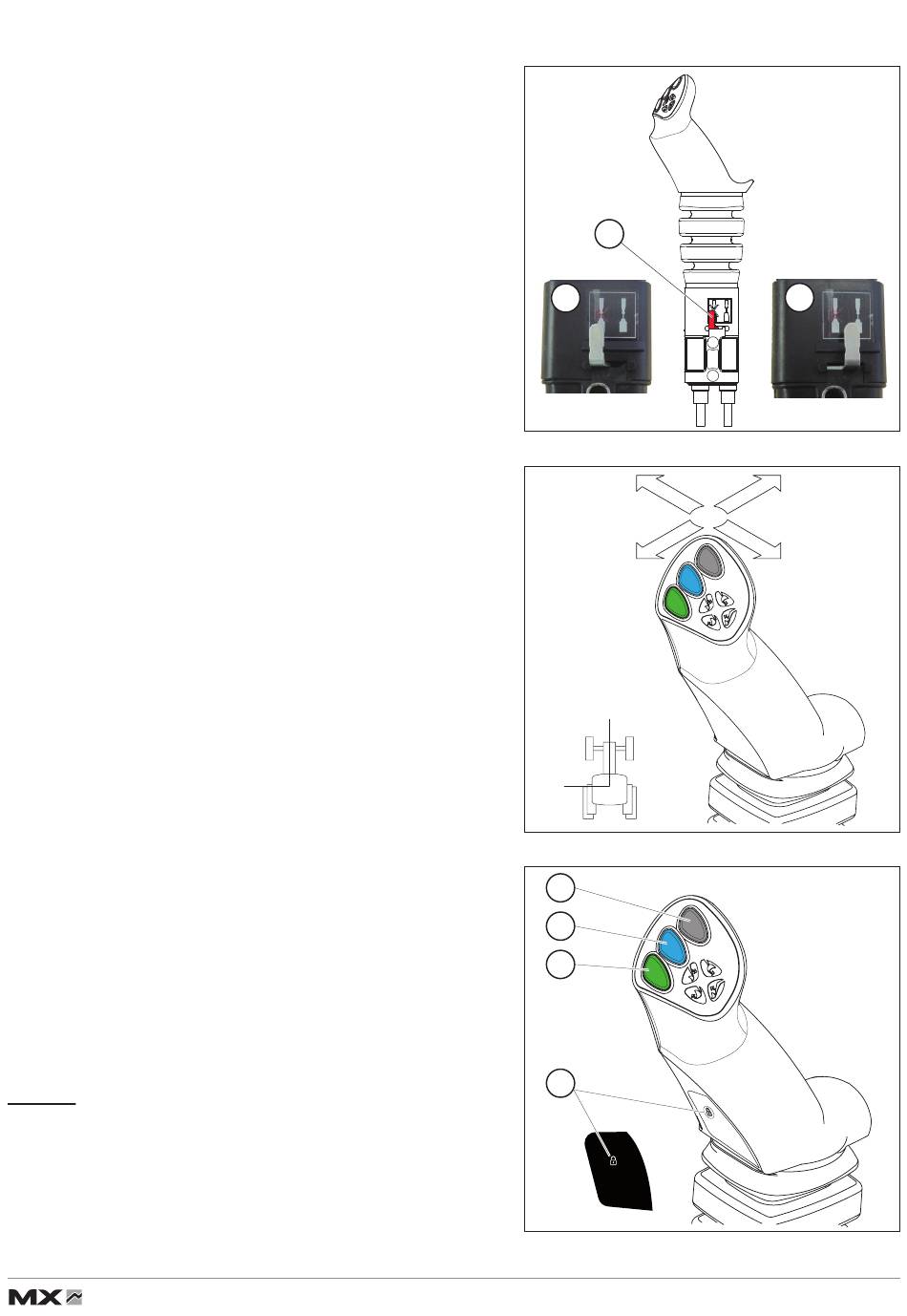

Um eine ungewollte Bedienung des Frontladers zu verhindern,
ist es möglich, den PROPILOT-Einhebel zu verriegeln.
Die Entriegelungslasche verschieben (1).
— (A): entriegelte Position.
— (B): verriegelte Position.
5.3.2 Bewegungen
1. Funktion: entlang der „Y"-Achse
— Nach vorne = Absenken des Frontladers
(Funktion des Hydraulikzylinders, doppeltwirkend).
— Nach vorn hinter der Rastung = Schwimmstellung
(Funktion des Hydraulikzylinders, einfachwirkend).
— Nach hinten = Hubbewegung des Frontladers.
2. Funktion: entlang der „X"-Achse
— Nach links = Ankippen des Werkzeugs.
— Nach rechts = Auskippen des Werkzeugs.
3. Funktion: Entlang der „X"-Achse
— Knopf (1) + Ankipp- oder Auskippbewegung.
4. Funktion: Entlang der „X"-Achse
— Knopf (2) + Ankipp- oder Auskippbewegung.
FAST-LOCK
Automatisches Ankuppeln/Abkuppeln des Werkzeugs.
— Knopf (1) + (4) + Ankipp- oder Auskippbewegung.
Hinweis:
Knopf (3) nicht benutzt.
Der Knopf (4) ist nur mit der Option FAST-LOCK verfügbar.
5.4 Steuerung mit dem Steuergerät MX E-PILOT
Siehe spezielle Notiz e-Pilot.
