Block lock Activation master
7 Aktiveringsmasterns

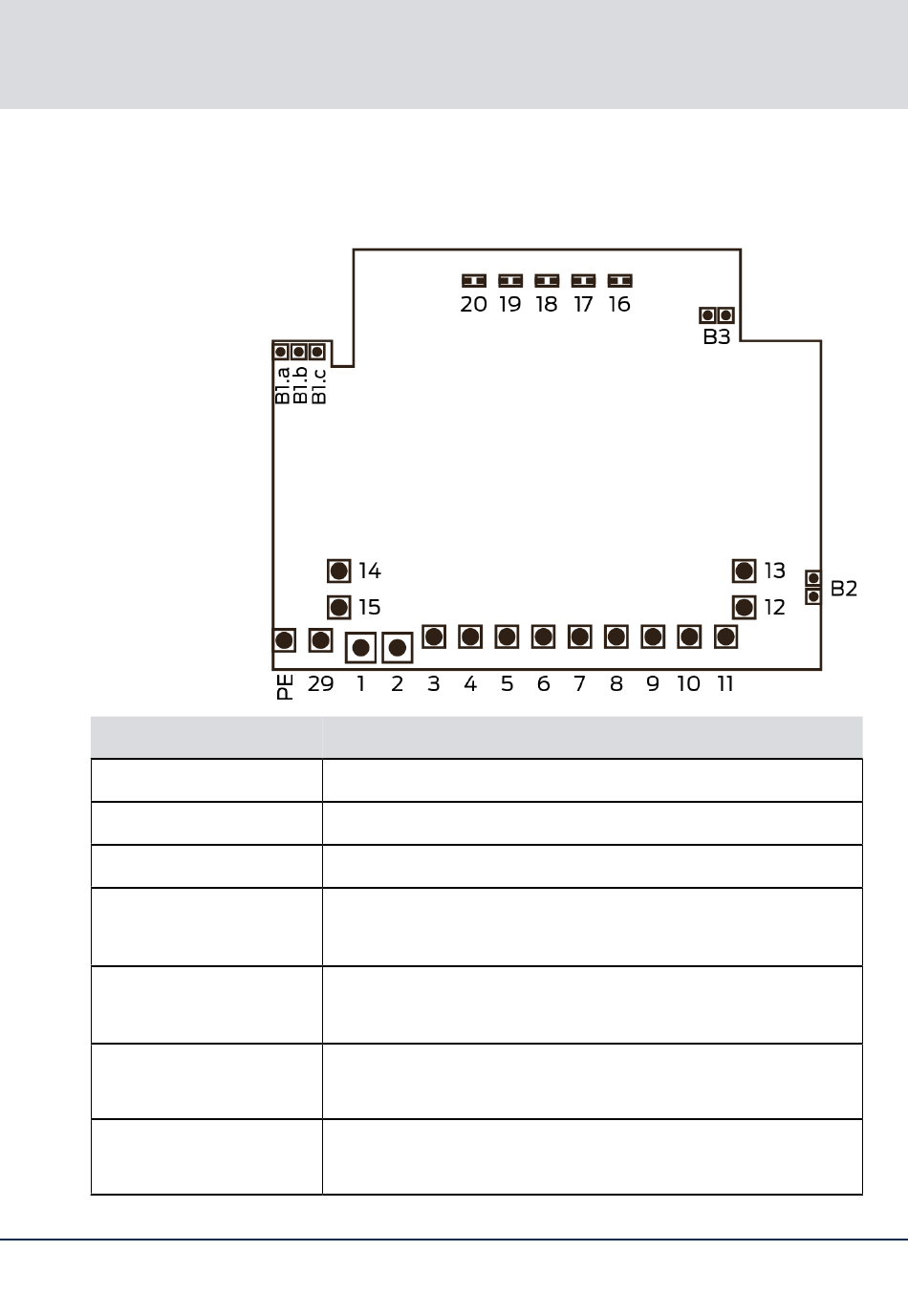

Anslutning
PE
1
2
3
4
5
6
SE
anslutningar
Betydelse
Anslutning för kabelskärm
Matningsspänning (+V)
Matningsspänning (jord)
Anslutning för extern lysdiod (+ anod, 5 V
inbyggt 100 Ω-motstånd)
Anslutning för extern lysdiod (- katod med
inbyggt 100 Ω-motstånd)
Potentialfri växelkontakt för koppling av
systemet (C=Common)
Potentialfri växelkontakt för koppling av
systemet (NC=Normally closed)
7. Aktiveringsmasterns
anslutningar
