Procédures d'installation

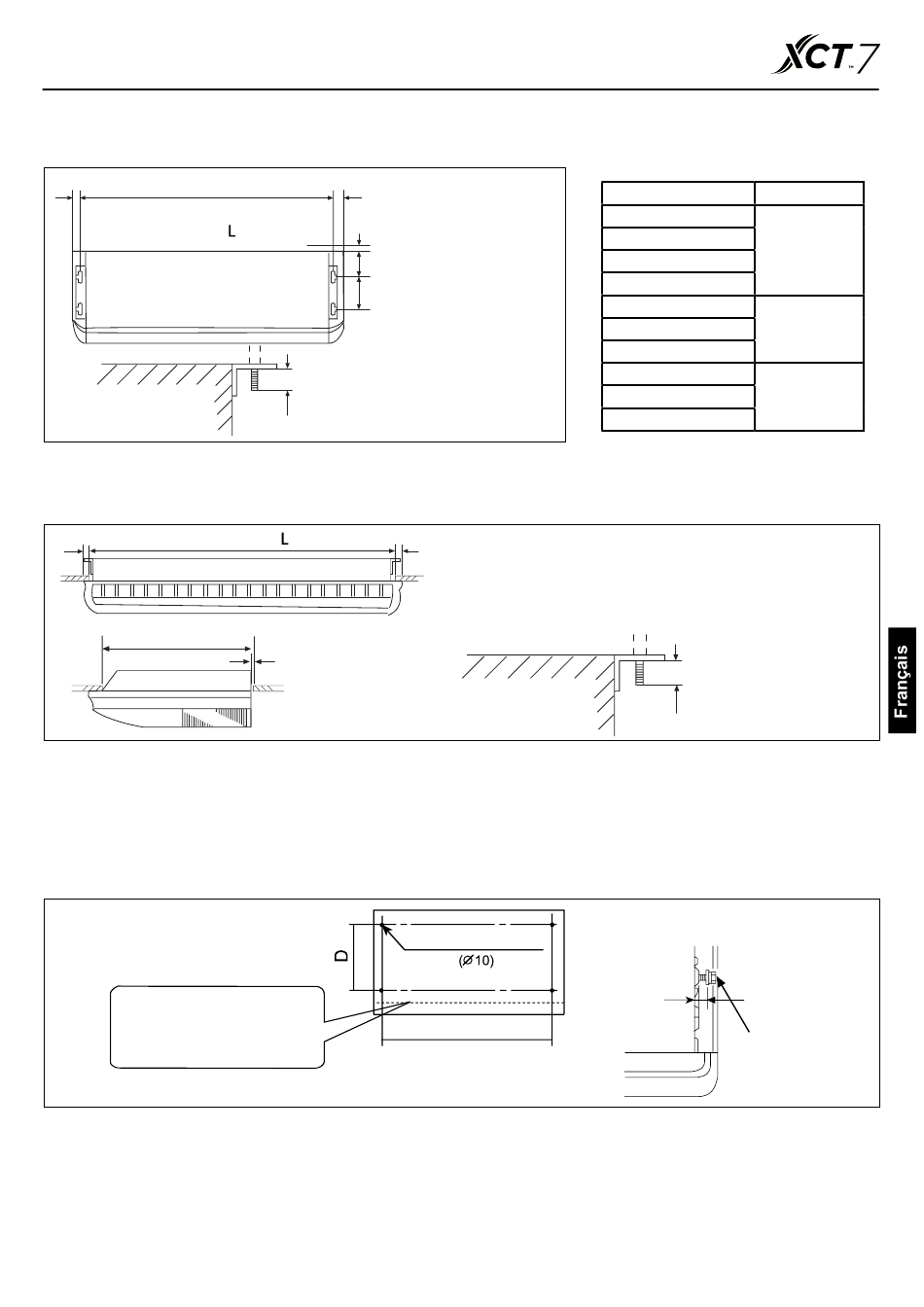

(2) Emplacements des tiges de suspension au plafond
30 mm
Écartement des tiges de suspension mm
UNITÉ INTÉRIEURE (VUE DE DESSUS)
Pour une installation partiellement cachée, l'écartement entre les tiges de suspension est indiqué ci-dessous.
40 mm
Ouverture du plafond
Ouverture plafond
640 mm
(3) Installez les tiges de suspension
Utilisez une tige de suspension M10 (fournie sur place) avec une profondeur de perforation de 60 mm et un dégagement
fixe de la dimension indiquée dans la vue externe du climatiseur ; tenez compte des spécifications de la structure du
bâtiment pour assurer la sécurité de l'installation. Utilisez des instruments de mise à niveau pour garantir la précision de
l'installation.
La ligne pointillée indique
la position derrière l'unité :
coupez avant utilisation.
(4) Utilisez des boulons hexagonaux pour l'installation.
30 mm
Espace requis pour
l'installation (unité : mm)
10 mm
155 mm
300 mm
Les tiges de suspension doivent
dépasser de 30 à 50 mm
40 mm
mm
Panneau de plafond
15 mm
Panneau de
plafond
Position tige suspension
B (mm) suspension interne
40VC009F-7S-QEE
40VC012F-7S-QEE
40VC016F-7S-QEE
40VC018F-7S-QEE
40VC024F-7S-QEE
40VC028F-7S-QEE
40VC030F-7S-QEE
40VC038F-7S-QEE
40VC048F-7S-QEE
40VC054F-7S-QEE
Unité
intérieure
10
Modèle L
880
1204
1530
La tige de suspension doit
dépasser de 30 à 50 mm.
8-13 mm
Boulon
