Procédures d'installation

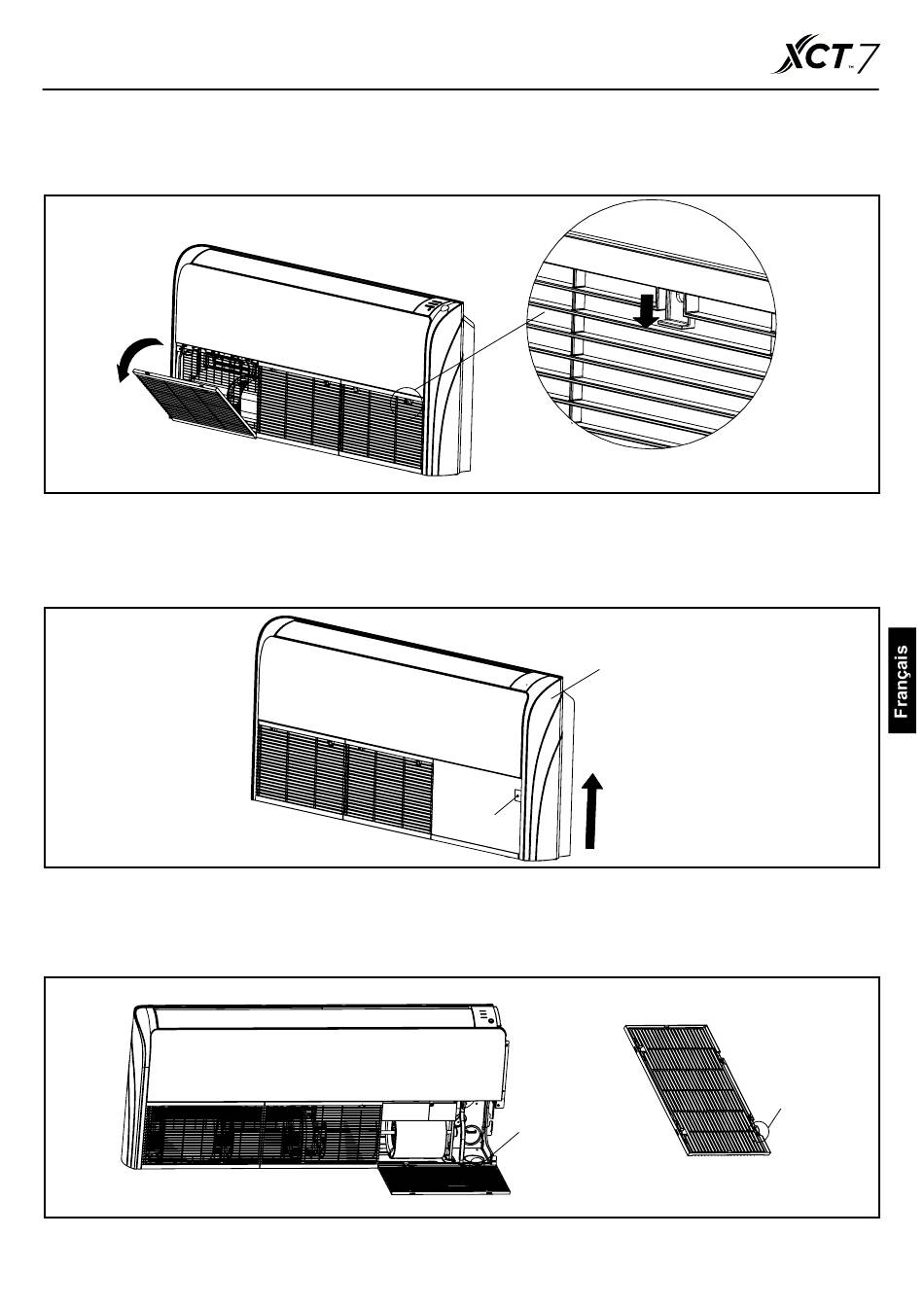

Ouverture de la grille d'entrée d'air
(1) Poussez les loquets encastrés dans la grille dans le sens de la flèche (voir figure 2).
(2) Faites pivoter la grille d'admission dans le sens de la flèche (voir figure 3).
Figure 3
Dépose des couvercles latéraux
(1) Retirez la vis.
(2) Poussez le couvercle latéral dans le sens de la flèche.
(3) Retirez le couvercle latéral.
Découpe de la grille d'entrée d'air pour le passage du tuyau de condensats
1. Retirez la grille d'entrée d'air et installez le tuyau de condensats
2. Faites passer le tuyau de condensats à travers le trou de la grille d'entrée d'air comme indiqué sur
la figure ci-dessous.
Figure 2
Couvercle latéral
vis
Emplacement de
la découpe
8
Après la
dépose.
