Procedimentos de Instalação

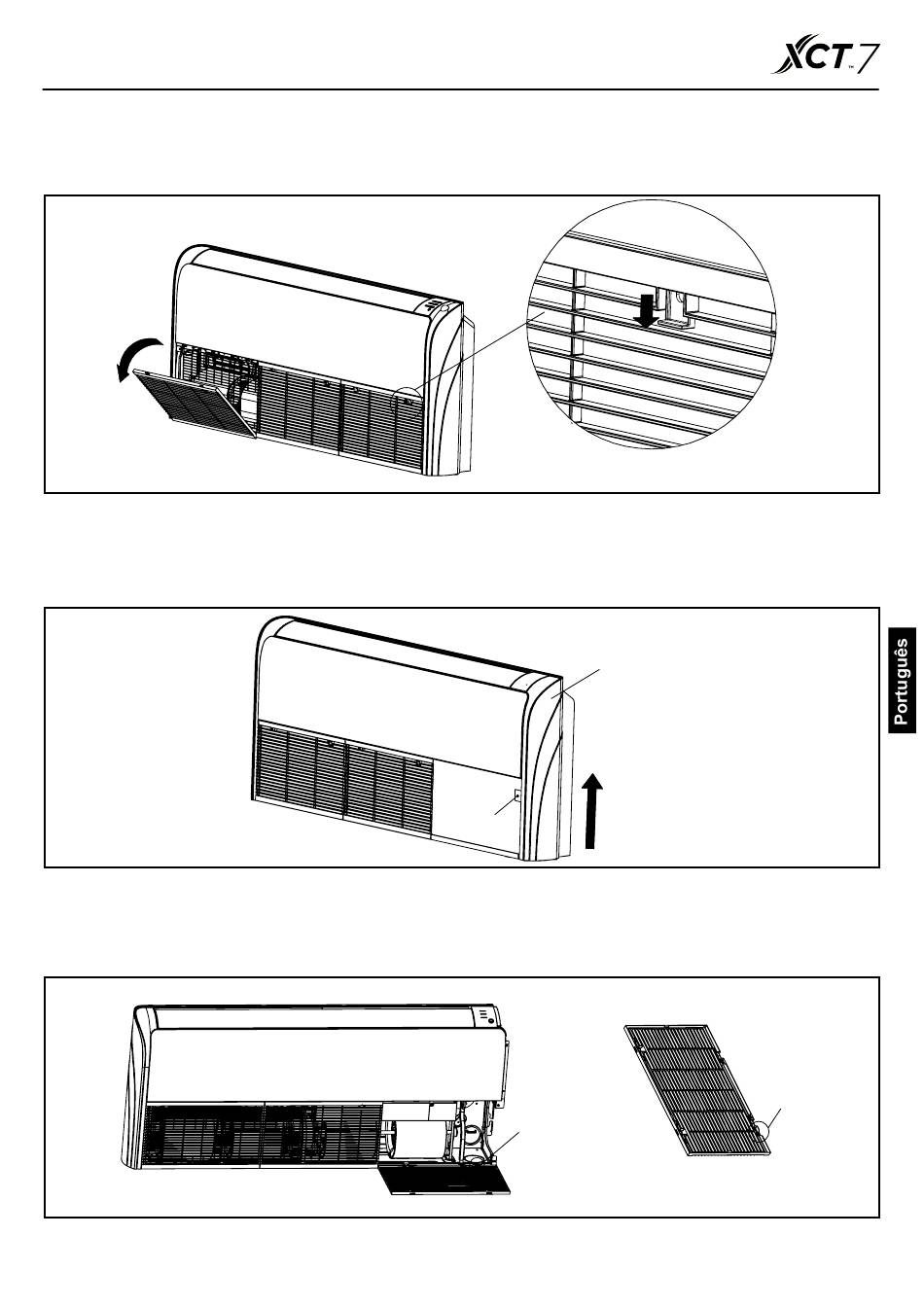

Abrir a grelha de entrada
(1) Empurrar o interruptor embutido de acordo com a direção da ponta da seta (Ver Figura 2).
(2) Girar a grelha de entrada de acordo com a direção da ponta da seta (Ver Figura 3).
Figura 3
Retirar a cobertura lateral
(1) Retirar o parafuso.
(2) Empurrar a cobertura lateral de acordo com a direção da ponta da seta.
(3) Em seguida, retirar a cobertura lateral.
Corte da grelha de entrada para tubos de drenagem
1. Retirar a grelha de entrada de ar e instalar o tubo de drenagem.
2. Retirar a grelha de entrada de ar antes de instalar o tubo de drenagem e passar o tubo de drenagem através do
orifício, como mostra a figura.
Figura 2
Cobertura lateral
parafuso
Localização do
corte
8
Após a
remoção
