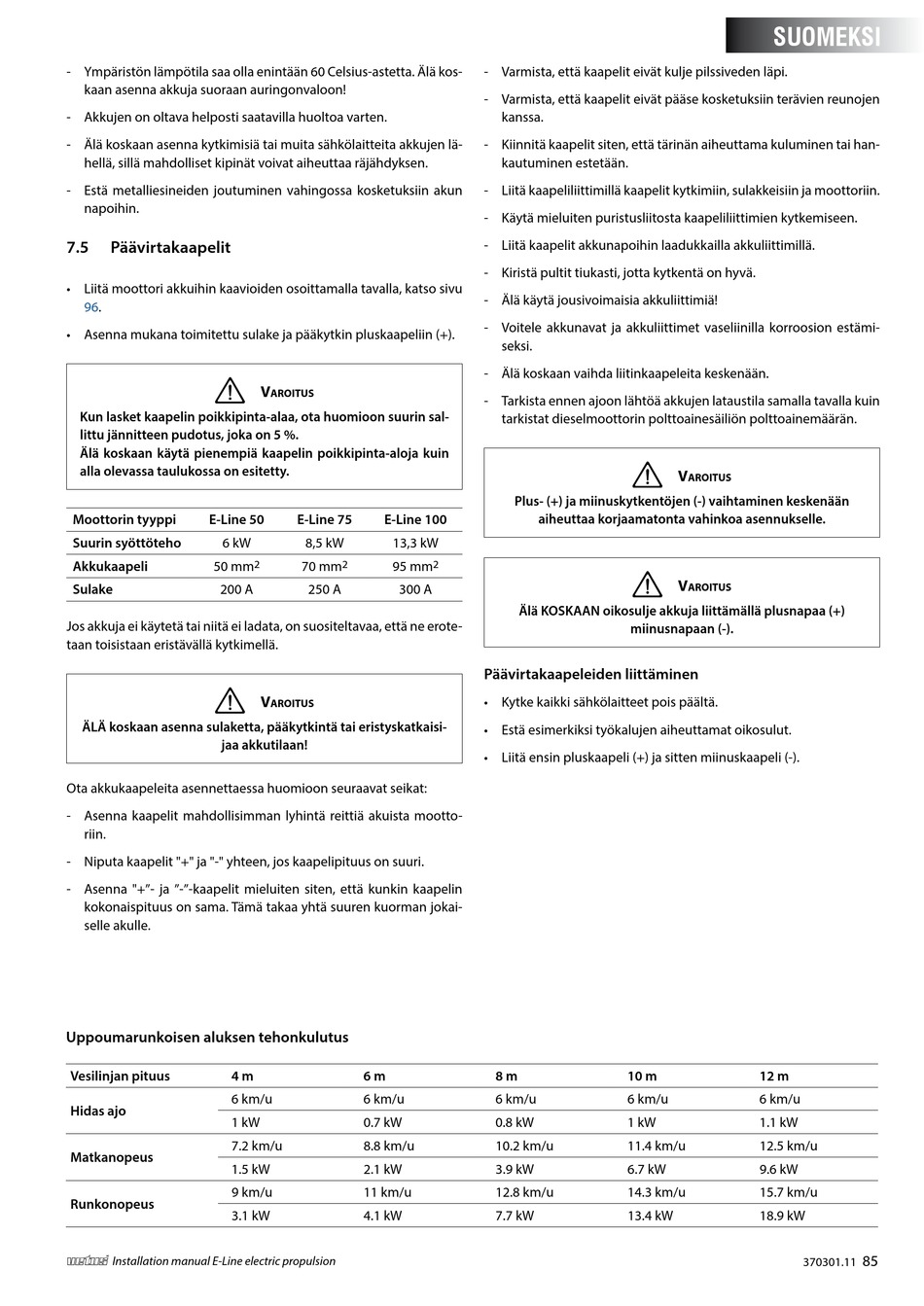

- Ympäristön lämpötila saa olla enintään 60 Celsius-astetta. Älä kos-
kaan asenna akkuja suoraan auringonvaloon!
- Akkujen on oltava helposti saatavilla huoltoa varten.
- Älä koskaan asenna kytkimisiä tai muita sähkölaitteita akkujen lä-
hellä, sillä mahdolliset kipinät voivat aiheuttaa räjähdyksen.
- Estä metalliesineiden joutuminen vahingossa kosketuksiin akun
napoihin.
7.5 Päävirtakaapelit
• Liitä moottori akkuihin kaavioiden osoittamalla tavalla, katso sivu
96.
• Asenna mukana toimitettu sulake ja pääkytkin pluskaapeliin (+).
Kun lasket kaapelin poikkipinta-alaa, ota huomioon suurin sal-
littu jännitteen pudotus, joka on 5 %.
Älä koskaan käytä pienempiä kaapelin poikkipinta-aloja kuin
alla olevassa taulukossa on esitetty.
Moottorin tyyppi E-Line 50
Suurin syöttöteho 6 kW
Akkukaapeli 50 mm
Sulake 200 A
Jos akkuja ei käytetä tai niitä ei ladata, on suositeltavaa, että ne erote-
taan toisistaan eristävällä kytkimellä.
ÄLÄ koskaan asenna sulaketta, pääkytkintä tai eristyskatkaisi-
jaa akkutilaan!
Ota akkukaapeleita asennettaessa huomioon seuraavat seikat:
- Asenna kaapelit mahdollisimman lyhintä reittiä akuista mootto-
riin.
- Niputa kaapelit "+" ja "-" yhteen, jos kaapelipituus on suuri.
- Asenna "+"- ja "-"-kaapelit mieluiten siten, että kunkin kaapelin
kokonaispituus on sama. Tämä takaa yhtä suuren kuorman jokai-
selle akulle.
Uppoumarunkoisen aluksen tehonkulutus
Vesilinjan pituus 4 m
6 km/u
Hidas ajo
1 kW
7.2 km/u
Matkanopeus
1.5 kW
9 km/u
Runkonopeus
3.1 kW
vetus® Installation manual E-Line electric propulsion
v
aroitus
E-Line 75 E-Line 100
8,5 kW 13,3 kW
2 70 mm 2 95 mm
250 A 300 A
v
aroitus
6 m
6 km/u
0.7 kW
8.8 km/u
2.1 kW
11 km/u
4.1 kW
- Varmista, että kaapelit eivät kulje pilssiveden läpi.
- Varmista, että kaapelit eivät pääse kosketuksiin terävien reunojen
kanssa.
- Kiinnitä kaapelit siten, että tärinän aiheuttama kuluminen tai han-
kautuminen estetään.
- Liitä kaapeliliittimillä kaapelit kytkimiin, sulakkeisiin ja moottoriin.
- Käytä mieluiten puristusliitosta kaapeliliittimien kytkemiseen.
- Liitä kaapelit akkunapoihin laadukkailla akkuliittimillä.
- Kiristä pultit tiukasti, jotta kytkentä on hyvä.
- Älä käytä jousivoimaisia akkuliittimiä!
- Voitele akkunavat ja akkuliittimet vaseliinilla korroosion estämi-
seksi.
- Älä koskaan vaihda liitinkaapeleita keskenään.
- Tarkista ennen ajoon lähtöä akkujen lataustila samalla tavalla kuin
tarkistat dieselmoottorin polttoainesäiliön polttoainemäärän.
Plus- (+) ja miinuskytkentöjen (-) vaihtaminen keskenään
aiheuttaa korjaamatonta vahinkoa asennukselle.
2
Älä KOSKAAN oikosulje akkuja liittämällä plusnapaa (+)
Päävirtakaapeleiden liittäminen
• Kytke kaikki sähkölaitteet pois päältä.
• Estä esimerkiksi työkalujen aiheuttamat oikosulut.
• Liitä ensin pluskaapeli (+) ja sitten miinuskaapeli (-).
8 m
6 km/u
0.8 kW
10.2 km/u
3.9 kW
12.8 km/u
7.7 kW
SUOMEKSI
v
aroitus
v
aroitus
miinusnapaan (-).
10 m 12 m
6 km/u 6 km/u
1 kW 1.1 kW
11.4 km/u 12.5 km/u
6.7 kW 9.6 kW
14.3 km/u 15.7 km/u
13.4 kW 18.9 kW
