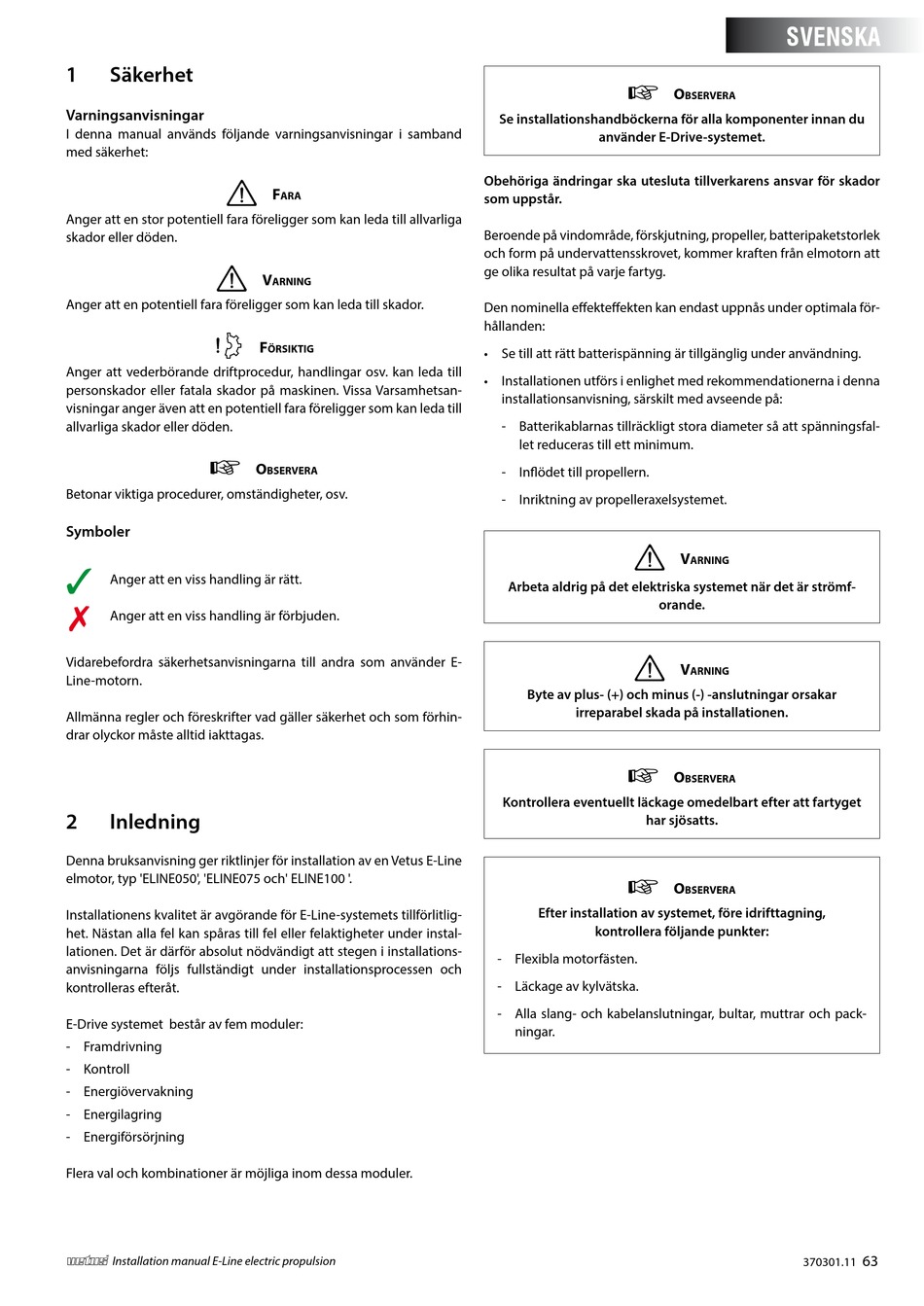

1 Säkerhet
Varningsanvisningar
I denna manual används följande varningsanvisningar i samband
med säkerhet:
Anger att en stor potentiell fara föreligger som kan leda till allvarliga
skador eller döden.
Anger att en potentiell fara föreligger som kan leda till skador.
Anger att vederbörande driftprocedur, handlingar osv. kan leda till
personskador eller fatala skador på maskinen. Vissa Varsamhetsan-
visningar anger även att en potentiell fara föreligger som kan leda till
allvarliga skador eller döden.
Betonar viktiga procedurer, omständigheter, osv.
Symboler
Anger att en viss handling är rätt.
Anger att en viss handling är förbjuden.
Vidarebefordra säkerhetsanvisningarna till andra som använder E-
Line-motorn.
Allmänna regler och föreskrifter vad gäller säkerhet och som förhin-
drar olyckor måste alltid iakttagas.
2 Inledning
Denna bruksanvisning ger riktlinjer för installation av en Vetus E-Line
elmotor, typ 'ELINE050' , 'ELINE075 och' ELINE100 ' .
Installationens kvalitet är avgörande för E-Line-systemets tillförlitlig-
het. Nästan alla fel kan spåras till fel eller felaktigheter under instal-
lationen. Det är därför absolut nödvändigt att stegen i installations-
anvisningarna följs fullständigt under installationsprocessen och
kontrolleras efteråt.
E-Drive systemet består av fem moduler:
- Framdrivning
- Kontroll
- Energiövervakning
- Energilagring
- Energiförsörjning
Flera val och kombinationer är möjliga inom dessa moduler.
vetus® Installation manual E-Line electric propulsion
f
ara
v
arninG
f
örsiktiG
o
Bservera
Se installationshandböckerna för alla komponenter innan du
använder E-Drive-systemet.
Obehöriga ändringar ska utesluta tillverkarens ansvar för skador
som uppstår.
Beroende på vindområde, förskjutning, propeller, batteripaketstorlek
och form på undervattensskrovet, kommer kraften från elmotorn att
ge olika resultat på varje fartyg.
Den nominella effekteffekten kan endast uppnås under optimala för-
hållanden:
• Se till att rätt batterispänning är tillgänglig under användning.
• Installationen utförs i enlighet med rekommendationerna i denna
installationsanvisning, särskilt med avseende på:
- Batterikablarnas tillräckligt stora diameter så att spänningsfal-
let reduceras till ett minimum.
- Inflödet till propellern.
- Inriktning av propelleraxelsystemet.
Arbeta aldrig på det elektriska systemet när det är strömf-
Byte av plus- (+) och minus (-) -anslutningar orsakar
irreparabel skada på installationen.
Kontrollera eventuellt läckage omedelbart efter att fartyget
har sjösatts.
Efter installation av systemet, före idrifttagning,
kontrollera följande punkter:
- Flexibla motorfästen.
- Läckage av kylvätska.
- Alla slang- och kabelanslutningar, bultar, muttrar och pack-
ningar.
SVENSKA
o
Bservera
v
arninG
orande.
v
arninG
o
Bservera
o
Bservera
