3 .

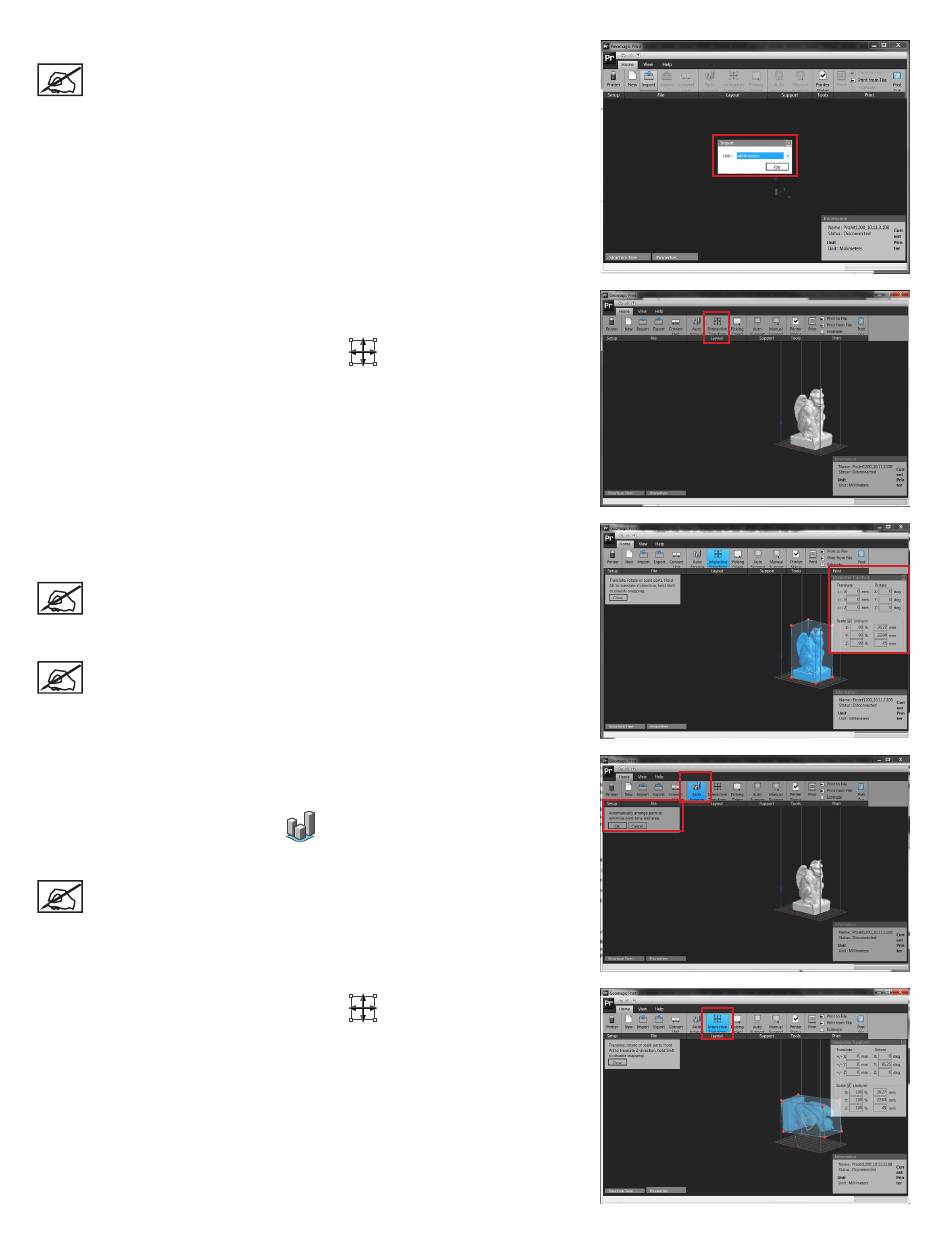

Wählen Sie beim Öffnen der Datei die Einheiten für die CAD-Datei aus .
HINWEIS: Wenn die Datei geöffnet wird, kann sie größer oder
kleiner als erwartet angezeigt werden . Dies kann an einer falsch
zugewiesenen Einheit liegen . Wandeln Sie die Einheiten mithilfe des
Befehls „Einheit umwandeln" einfach von Zoll in Millimeter oder
umgekehrt um .
Transformieren von Teilen
Teile können wie folgt manuell skaliert werden:
1 .
Wählen Sie
Interaktive Transformierung
Startseite
aus .
2 .
Wählen Sie das Teil aus .
3 .
Geben Sie im Bereich
„Skalierung" den Wert
„Gleichmäßig" aktiviert ist und drücken Sie auf die Eingabetaste .
HINWEIS: Ein Teil kann auch mithilfe der roten Griffe an den
Begrenzungen des Teils in der Ansicht skaliert werden . Es wird
schrittweise um 10 % erhöht oder verringert, wobei Sie diesen Sprung
durch Halten der Umschalttaste jedoch vermeiden können .
HINWEIS: Wenn das Kontrollkästchen „Gleichmäßig" deaktiviert ist,
kann das Teil individuell in alle Richtungen skaliert werden, was zu
einer Verzerrung des Teilemodells führen kann .
Anordnen von Teilen
Teile können wie folgt auf der Druckplattform angeordnet werden:
Automatische Anordnung
1 .
Wählen Sie
Autom . Anordnung
2 .
Klicken Sie auf OK .
HINWEIS: Das Teil wird mittig auf der Druckplattform platziert .
Außerdem wird es gemäß dem in den Einstellungen angegebenen
vertikalen Versatz ausgerichtet . Dieser Versatz wird angewendet,
um eine Stütze zwischen Teil und Druckplattform einzupassen .
Manuelle Anordnung
1 .
Wählen Sie
Interaktive Transformierung
Startseite
aus .
2 .
Wählen Sie das Teil aus .
3 .
Bewegen Sie die Maus über die Oberkante der Begrenzungen, sodass eine
Achse zur vertikalen Drehung angezeigt wird .
4 .
Drehen Sie das Teil so, dass es an der X-Achse ausgerichtet wird .
3D Systems, Inc.
auf der Registerkarte
Interaktive Transformierung
90 %
ein . Vergewissern Sie sich, dass die Option
auf der Registerkarte „Startseite" aus .
auf der Registerkarte
im Feld „X" der Gruppe
27
