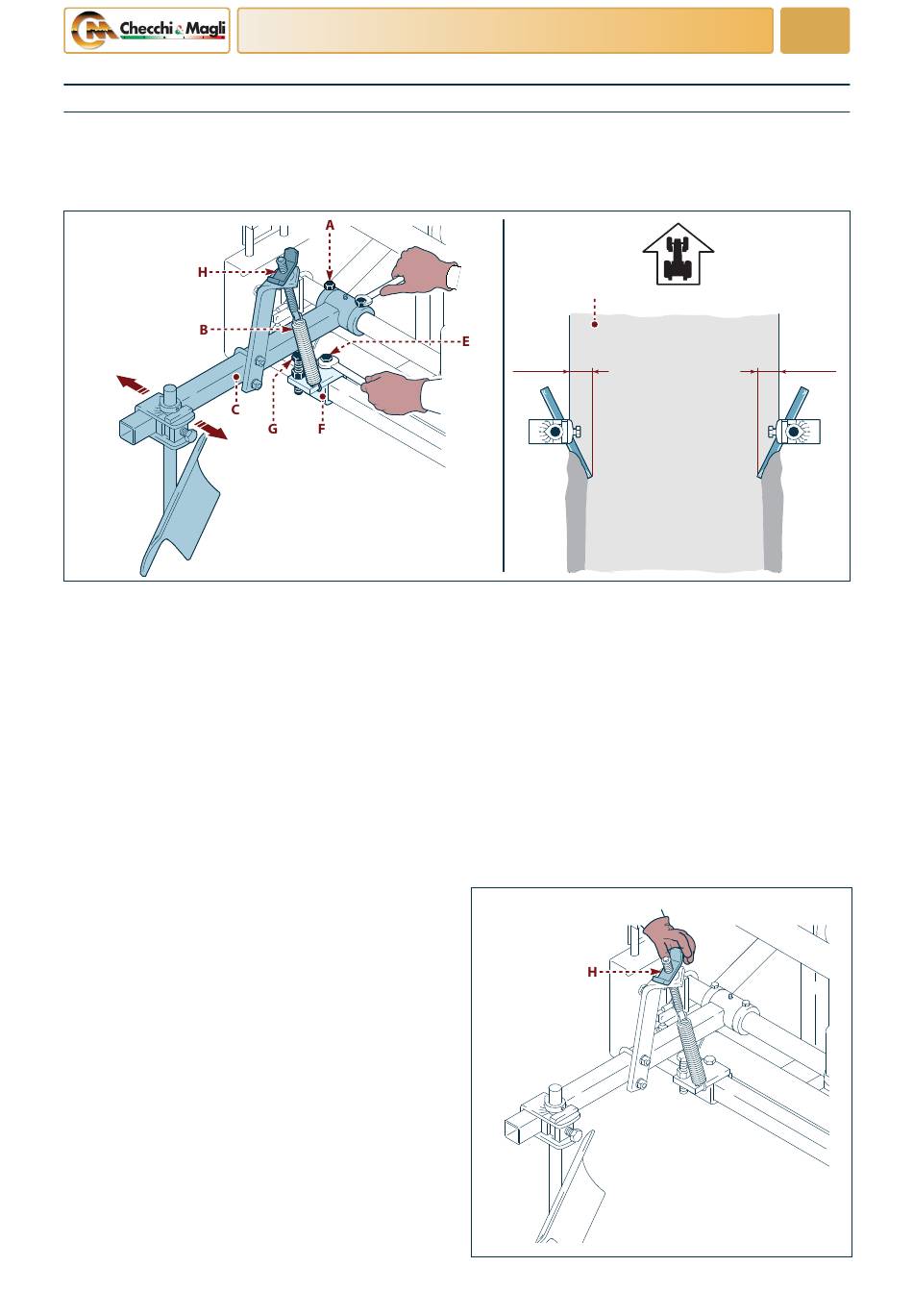

Regolazione vomeri rincalzatori
I vomeri rincalzatori servono a rincalzare con il terreno i lembi del film.
- Regolazione distanza dei vomeri dal bordo del film
UN41 0243IH
Per regolare il vomere procedere come descritto.
1)
Agire sul volantino (H) per scaricare la tensione del-
la molla.
2)
Sganciare la molla (B) dal supporto (F).
3)
Allentare le viti (A).
4)
Spostare il braccio (C) in modo che il vomere sia di-
stante dal bordo del film (D) come rappresentato in
figura.
5)
Avvitare le viti (A).
- Regolazione della pressione del vomere sul terreno
Per regolare la pressione del vomere procedere come
descritto.
1) Ruotare il volantino (H) per aumentare o diminuire la
pressione del vomere sul terreno.
Lingua italiana
INFORMAZIONI SULLE REGOLAZIONI
10÷15 cm
6)
Allentare la vite (E).
7)
Spostare il supporto (F) e posizionarlo in corrispon-
denza del braccio (C).
Verificare che il fine-corsa (G) sia in corrispondenza
del braccio.
8)
Avvitare la vite (E).
9)
Agganciare la molla al supporto (F).
10) Agire sul volantino (H) per tensionare molla.
Ripetere le stesse operazioni per la regolazione dell'altro
vomere.
UN41 0244IH
14
D
Uso e manutenzione
5
10÷15 cm
