Bedienen (Software)
6.5 LF-Signale (BTSS) definieren
Gruppe anlegen:
1. Öffnen Sie den Jobeditor.
2. Wählen Sie das Register "Variables" aus.

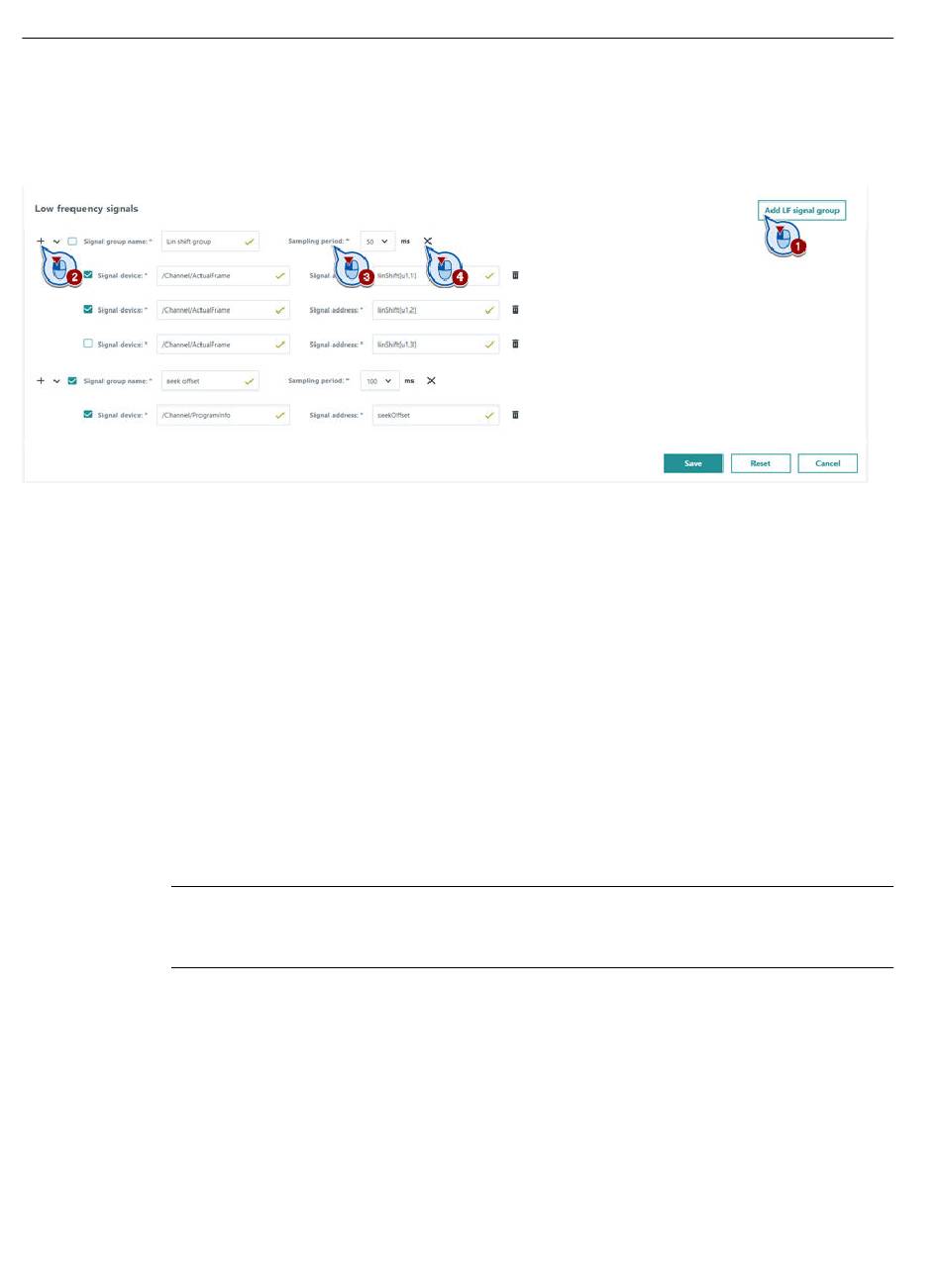

Bild 6-4 LF-Signale
3. Klicken Sie auf "Add LF Signal Group"
Eine neue Gruppe von LF-Signalen wird angelegt.
4. Geben Sie einen Namen für die Signalgruppe ein.
LF-Signal definieren
Die Syntax für die Eingabe lautet: "/Bereich/Baustein/" und "Signal address".
Um ein Signal zu definieren, gehen Sie folgendermaßen vor:
1. Klicken Sie auf "+"
hinzuzufügen.
2. Geben Sie in "Signal device" den Bereich ein, z. B. "Channel" und den Baustein ein.
3. Geben Sie in "Signal address" die Signaladresse des Signals ein, das Sie detektieren
möchten.
Hinweis
Eine Liste der zur Verfügung stehenden BTSS-Variablen (NC-Variablen) finden Sie in den
Listenhandbüchern der SINUMERIK-Dokumentation.
