Verkabelung
a
L1
L1
PEN
L2
DC-
L2
L3
DC+
L3
PowerUnit #1
PowerUnit #2
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
RJ45
RJ45
Cable CAT 5e
b
L1
PEN
L1
PEN
L2
DC-
L2
DC-
L3
DC+
L3
DC+
PowerUnit #1
PowerUnit #2
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2

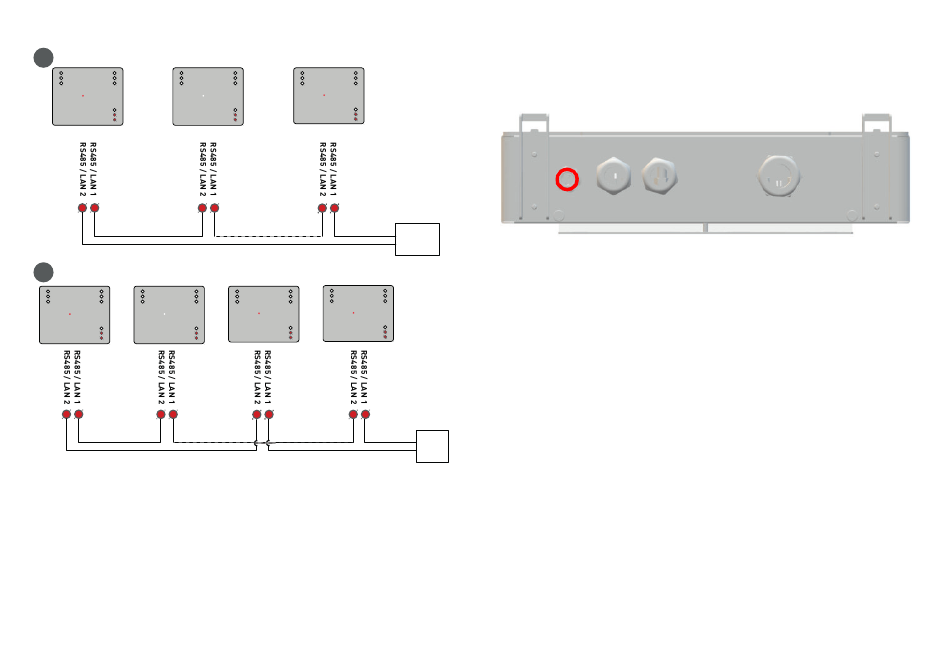

Fig. 15: Verkabelung von Kommunikationskabeln
(a. weniger als 100 m und b. mehr als 100 m)
REFUstore 50K...100K
982064/02
2019-11
L1
PEN
PEN
L2
DC-
DC-
L3
DC+
DC+
PowerUnit n
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 2
RJ45
Cable CAT 5e
L1
PEN
L1
PEN
L2
L2
DC-
DC-
L3
L3
DC+
DC+
PowerUnit #3
PowerUnit n
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
RJ45
✅ Die Kabel werden durch die Kabelverschraubung
im unteren Bereich der ConnectionBox geführt und
dann an den Schnittstellen der PowerUnits ange-
schlossen:
Switch
Fig. 16: Anschlussbereich: Kabelverschraubung Kommuni-
kation
1. Die Kabelverschraubung losschrauben.
2. Das Kommunikationskabel in den Schraubenkopf
der Kabelverschraubung einführen.
3. Das Kommunikationskabel durch die Gummidich-
tung schieben, bis das Kabel zu den Anschlüssen
reicht.
Switch
4. Die Kommunikationskabel anschließen. Darauf
achten, dass die Kabel nicht unter Spannung mon-
tiert werden.
5. Die Kabelverschraubung handfest anziehen.
Kommunikationsverkabelung
Verkabelung
