Bedienung und Steuerung
Jeder REFUstore 50K...100K Wechselrichter muss an
ein separates Batterierack angeschlossen werden.
Das externe Energiemanagementsystem (EMS) kom-
muniziert unabhängig mit der Master-BMS jedes Bat-
terieracks und mit jedem Wechselrichter. Zusätzlich
kann das EMS einen externen AC-Leistungsschalter
und andere Komponenten im System steuern. Es
besteht keine direkte Verbindung zwischen dem Wech-
selrichter REFUstore 50K...100K und dem BMS, daher ist
das EMS-System die übergeordnete Steuerungseinheit
des Systems.
Der Wechselrichter wird über Modbus-Befehle
nach dem SunSpec/MESA-Standard betrieben.
Die Steuerplatine des Wechselrichters beginnt mit
einer minimalen Gleichspannung von 280 VDC.
Nach Abschluss des Bootvorgangs befindet sich der
Wechselrichter im Stand-By-Modus. Um mit dem
Laden oder Entladen des Akkus zu beginnen, muss die
Betriebsart eingestellt werden: Starten, Stoppen,
Standby-Einstieg, Standby-Ausgang.
REFUstore 50K...100K
982064/02
2019-11
▷ Den Betriebszustand mit PCSSetOperation einstel-
len.
OFF
PRECHARGE
(St=1)
(nur für 421P100)

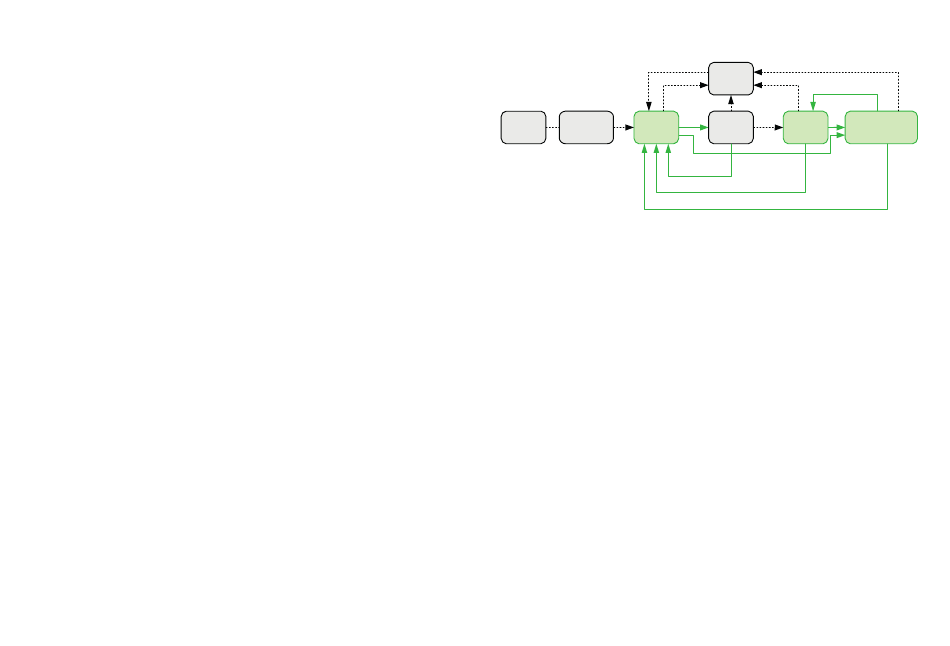

Fig. 20: REFUstore State Machine
Grüne Felder sind Betriebszu-
stände, die von der externen
Steuerung verwendet werden
können.
Einzelheiten entnehmen Sie bitte dem separat
erhältlichen Dokument „Bedienung und Steuerung des
REFUstore 50K...100K".
Um den Lade-/Entladezustand zu regeln, den
gewünschten Wert im Feld WMaxLimPct ein. +Werte
zeigen das Entladen und -Werte das Laden an. Die
Werte sind als Prozentsatz der vollen Leistung einzu-
Einrichtung des Wechselrichters mit Mobilgeräte-App REFUset
FAULT
(St=7)
4
STANDBY
STARTING
STARTED
(St=8)
(St=3)
(St=9)
3
3
3
Grüne Zahlen kennzeichnen
das Register „PCSSetOpera-
tion".
Bedienung und Steuerung
2
1
MPPT (St=4)
THROTTLED (St=5)
1
