5 Installation

5 Installation
e Gefahr!
Spannungsführende Anschlüsse!
Bei Arbeiten im Schaltkasten des Heizgerätes
besteht Lebensgefahr durch Stromschlag.
Vor Arbeiten im Schaltkasten des Heizgerätes
die Strom zufuhr abschalten und gegen Wie der-
einschalten sichern.
Den Schaltkasten nur öffnen, wenn sich das
Heizgerät im spannungslosen Zustand befindet.
Wenn die Funkempfängereinheit in das Heizgerät einge-
baut wird, erfolgt die elektrische Verbindung durch den
Kontakt der Stift leiste des Reglers mit dem entsprechen-
den Steckanschluss im Heizgerät.
5.1 Elektroinstallation der Funkempfängereinheit
bei Wandmontage
Hinweis
h
Eine Wandmontage der Funkempfängereinheit
ist nur notwendig, falls nach Inbetriebnahme die
Position der Funkempfängereinheit optimiert
werden muss, um eine Funkverbindung zum
Regler und zum Außenfühler zu gewährleisten.
Die Stromzufuhr zum Heizgerät ist abgeschaltet und
gegen Wiedereinschalten gesichert.
1
2

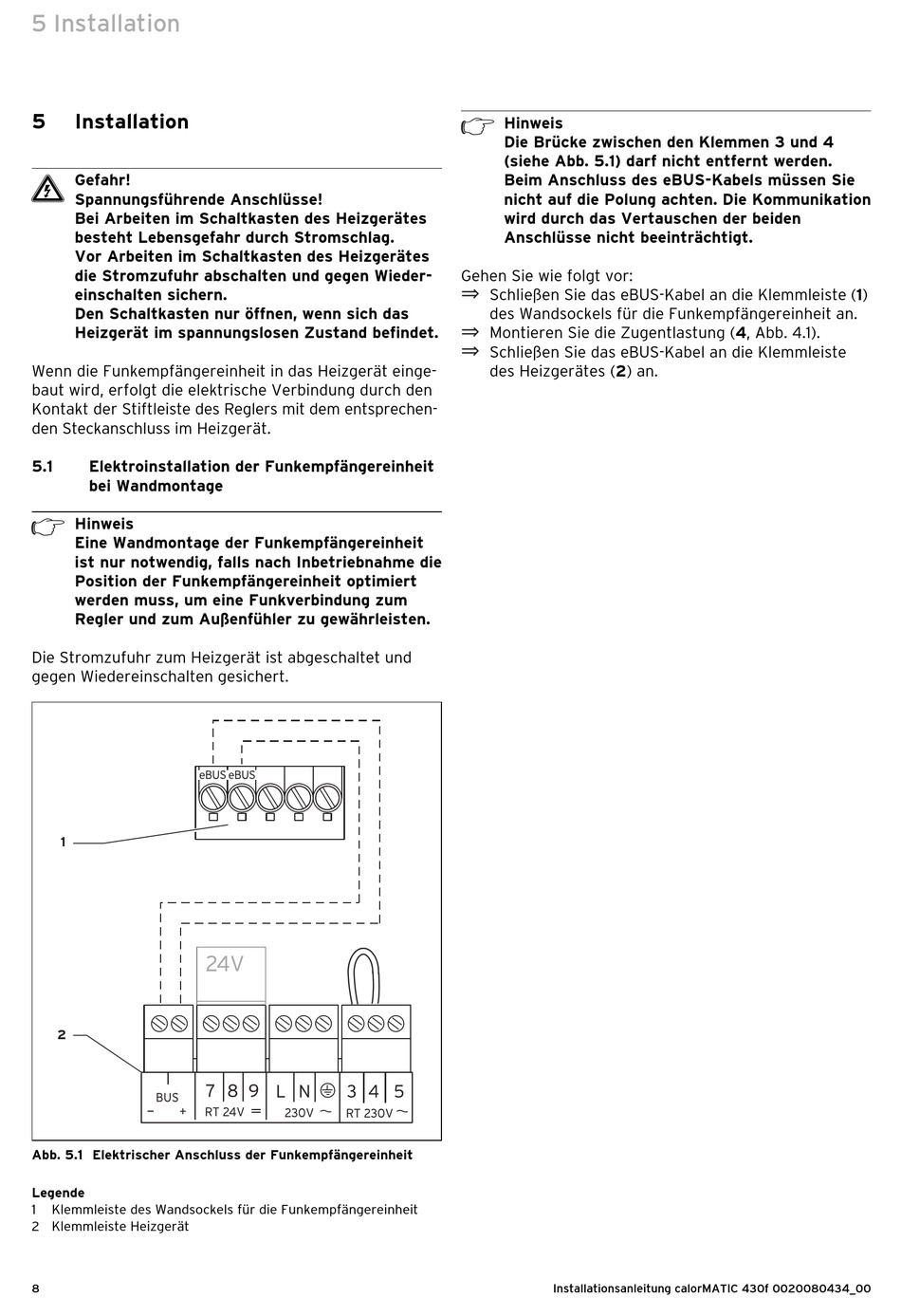

Abb. 5.1 Elektrischer Anschluss der Funkempfängereinheit
Legende
1 Klemmleiste des Wandsockels für die Funkempfängereinheit
2 Klemmleiste Heizgerät
8
Hinweis
h
Die Brücke zwischen den Klemmen 3 und 4
(siehe Abb. 5.1) darf nicht entfernt werden.
Beim Anschluss des eBUS-Kabels müssen Sie
nicht auf die Polung achten. Die Kommunikation
wird durch das Vertauschen der beiden
Anschlüsse nicht beeinträchtigt.
Gehen Sie wie folgt vor:
Schließen Sie das eBUS-Kabel an die Klemmleiste (1)
des Wandsockels für die Funkempfängereinheit an.
Montieren Sie die Zugentlastung (4, Abb. 4.1).
Schließen Sie das eBUS-Kabel an die Klemmleiste
des Heizgerätes (2) an.
Installationsanleitung calorMATIC 430f 0020080434_00
