2.4.5 - Positionierung des Gerätes auf den Ankerbügel
An den zuvor ausgeführten Bohrlöchern (siehe Abb. 6) die Halterungsbügel (L) mithilfe der im Lieferumfang
enthaltenen Dübelschrauben (H) an der Wand befestigen (Abb. 22).
Nachdem kontrolliert wurde, dass
dass der Befestigungsbügel fest an der Wand verankert ist,
die Vorbereitungen (sofern erforderlich) für den elektrischen Anschluss und den Kondensablass getroffen
wurden,
kann die Klimaanlage eingehängt werden.
Wie folgt vorgehen:
Das Klimagerät an den Seiten unten am Sockel anheben und in den Bügel (L) (Abb. 23) einhängen.
Um den Einhängevorgang zu erleichtern, den Unterteil des Geräts leicht zu sich kippen.
• Für den elektrischen Anschluss und die Befestigung der Kondenswasserablaufleitung ist das
Gerät mittels eines Holzscheites o. ä. in einem entsprechenden Abstand von der Wand zu halten
(siehe Abb. 24).
• Nach Beenden dieser Arbeitsgänge ist zu überprüfen, dass sich hinter der Rückwand des Gerä-
tes, vor allem im Bereich der Luftein- und -austrittsleitungen, keine Schlitze gebildet haben (die
als Isolierung dienende Dichtung muss gut an der Wand anliegen).

2.4.6 - Elektrischer Anschluss

Das Gerät ist mit einem Stromkabel mit Strecker ausgestattet (Anschluss
vom Typ Y).

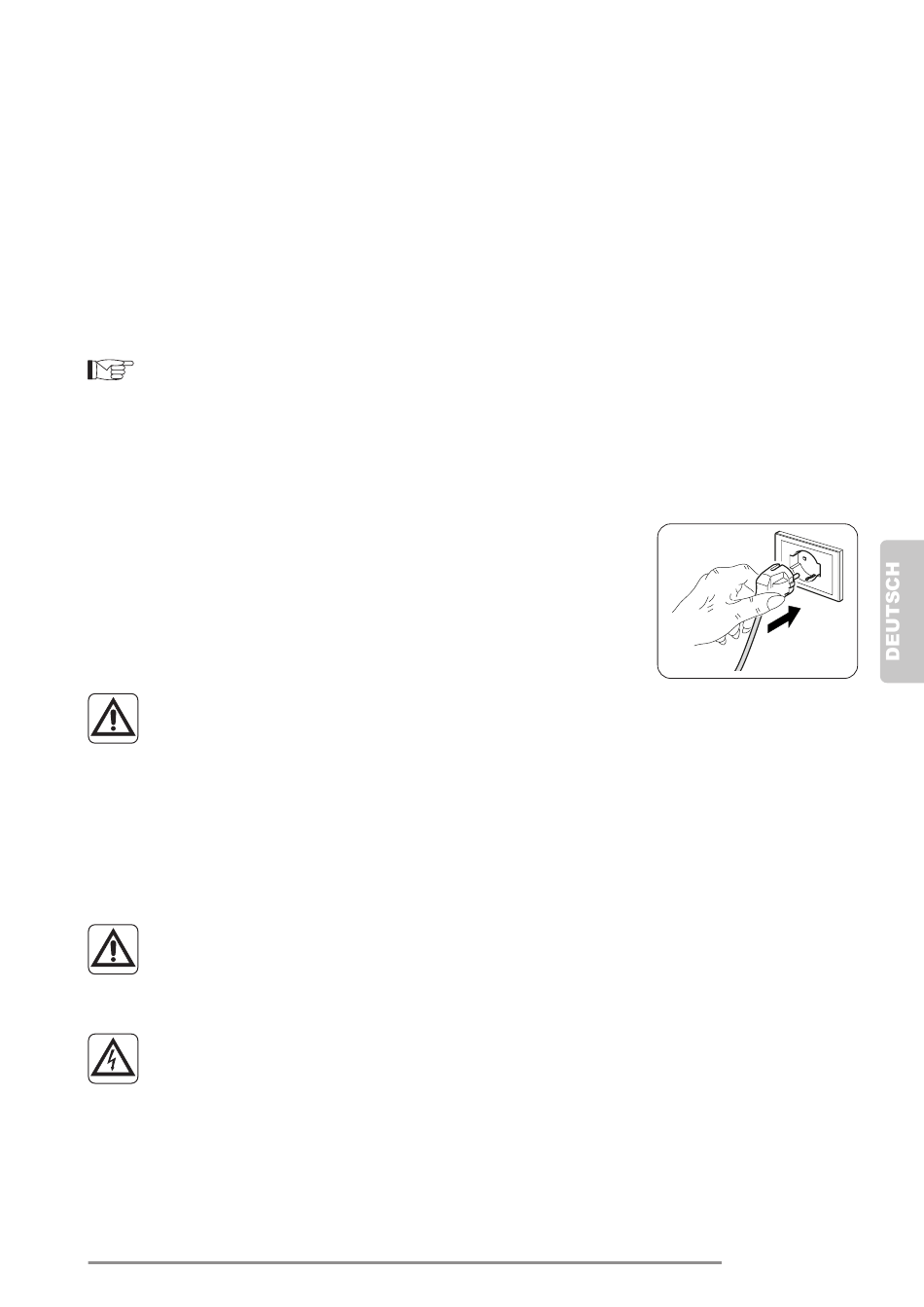

Bei Verwendung einer Steckdose in der Nähe des Geräts muss nur der
Stecker eingeführt werden.
Vor dem Anschluss der Klimaanlage sind folgende Bedingungen sicherzustellen:
• Die Spannungs- und Frequenzwerte der Stromversorgung stehen in Überein-
stimmung mit den Angaben auf dem Typen schild des Gerätes.
• Die Versorgungsleitung ist mit einem wirksamen Erdschluss ausgestattet
und korrekt für die maximale Stromaufnahme des Klimagerätes bemessen
(Mindestkabelquerschnitt gleich 1,5 mm
• Das Gerät wird ausschließlich über eine zum mitgelieferten Stecker passende
Steckdose gespeist.
Die eventuelle Auswechselung des Versorgungskabels ist ausschließlich durch
den technischen Kundendienst von autorisiert oder Personal mit entsprechender
Qualifikation auszuführen.
Am Stromnetz des Gerätes ist eine geeignete allpolige Trennvorrichtung in
Übereinstimmung mit den nationalen Installationsregeln vorzusehen.
In jedem Fall ist es notwendig sicherzustellen, dass die elektrische Stromver-
sorgung mit einer geeigneten Erdung und angemessenen Schutzvorrichtungen
gegen Überlasten und/oder Kurzschlüsse ausgestattet ist (es empfiehlt sich
eine verzögerte Schmelzsicherung vom Typ 10 AT oder andere Vorrichtung mit
gleichwertigen Funktionen).
).
