1.4 - DESCRIZIONE COMPONENTI APPARECCHIO

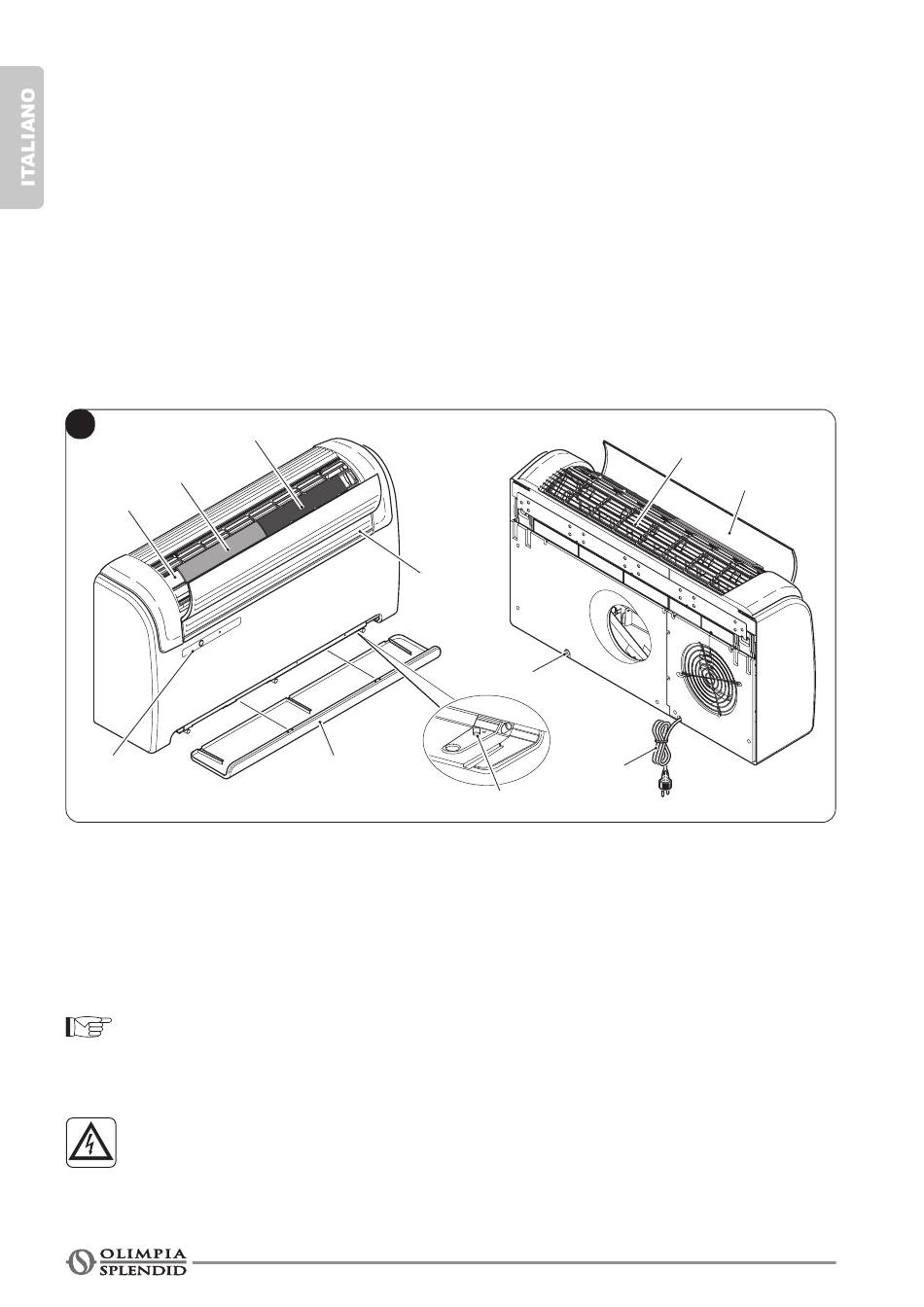

Nella figura 39 sono indicati i principali componenti del climatizzatore.
1. Deflettore (Flap) uscita aria
2. Flap aspirazione aria
3. Console di visualizzazione della funzione e degli allarmi
4. Griglia di aspirazione aria
5. Filtri aria
6. Filtro purificatore
7. Filtro carboni attivi
8. Protezione inferiore
9. Scarico condensa
10. Scarico condensa emergenza
11. Cavo di alimentazione
39
6
5
3

2 - INSTALLAZIONE

2.1 - MODALITA' DI INSTALLAZIONE

Per ottenere una buona riuscita dell'installazione e prestazioni di funzionamento ottimali, seguire attentamente
quanto indicato nel presente manuale.
La mancata applicazione delle norme indicate, che può causare mal funziona-
mento delle apparecchiature, solleva la ditta OLIMPIA SPLENDID da ogni forma
di garanzia e da eventuali danni causati a persone, animali o cose.
E' importante che l'impianto elettrico sia a norma, rispetti i dati riportati nella
scheda tecnica e sia provvisto di una buona messa a terra.
IT - 14
