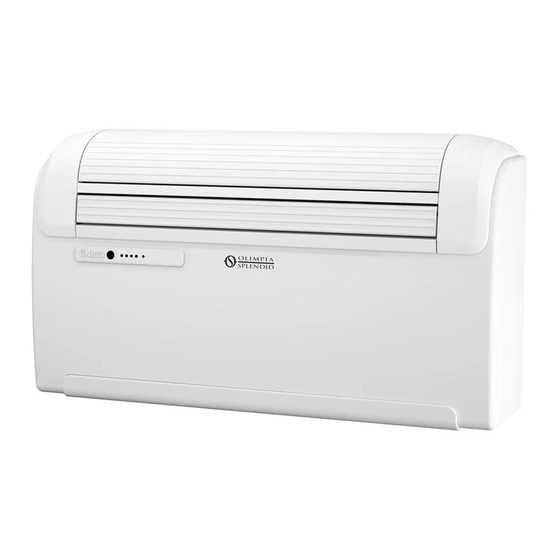

Seite 1 EDGE ISTRUZIONI PER USO E MANUTENZIONE INSTRUCTION FOR USE AND MAINTENANCE MODE D’EMPLOI ET D’ENTRETIEN HINWEISE FÜR DIE VERWENDUNG UND PFLEGE INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL Attenzione: rischio di incendio Caution: risk of fire Attention : risque d'incendie...
Seite 4 1. L’appareil contient du gaz R32. L’R32 est un gaz à effet de serre fluoré. 2. Respecter les lois en vigueur. Les fuites de réfrigérant et les flammes nues sont interdites. 3. Attention : le réfrigérant R32 est inodore 4. L’appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues de l’expérience ou des connaissances nécessaires, à condition que ce soit sous surveillance ou qu’elles aient reçu des instructions relatives à l’utilisation sûre de l’appareil et à la compréhension des dangers qui y ont liés. 5. Les enfants ne doivent pas jouer avec l’appareil. 6. Le nettoyage et la maintenance destinés à être effectués par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.
Seite 7 ISTRUZIONI PER USO E MANUTENZIONE INSTRUCTION FOR USE AND MAINTENANCE MODE D’EMPLOI ET D’ENTRETIEN HINWEISE FÜR DIE VERWENDUNG UND PFLEGE INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL min 60 min 60...
Seite 9 ø10mm...
Seite 10 ø162 ø202...
Seite 11 ø6mm...
Seite 125 ALLGEMEINES INHALTSVERZEICHNIS HINWEISE ........................3 0.1 - ALLGEMEINE HINWEISE .......................3 0.2 - BILDSYMBOLE ..........................3 0.2.1 - Bildsymbole .............................3 0.3 - ALLGEMEINE HINWEISE .......................5 0.4 - ANMERKUNGEN ZU FLUORIERTEN GASEN ................8 0.5 - BESTIMMUNGS-GEMÄSSE VERWENDUNG ................12 0.6 - GEFAHRENBEREICHE ........................12 1 - BESCHREIBUNG DES GERÄTS .................... 13 1.1 - AUFSTELLUNG DER BEILIEGENDEN KOMPONENTEN ............13 1.2 -...
Seite 126 3.5.12 - Einstellung des Timers ........................28 3.5.13 - Einstellung der Uhrzeit und des Timers ..................28 3.5.14 - Einstellung der Timerzeiten (PROGR. 1 und PROGR. 2) (T1) ...........29 3.5.15 - Einstellung der Timerzeiten (PROGR. 1 und PROGR. 2) (T2) ...........30 3.5.16 - Aktivierung und Deaktivierung des Timers ..................31 3.5.17 - Rücksetzung aller Funktionen der Fernbedienung (nur für Fernsteuerung T1 ) ......31 3.5.18 - Verwaltung des Gerätes, wenn die Fernbedienung nicht zur Verfügung steht ......31 3.6 -...
Seite 127: Kundendienst
ILLUSTRATIONEN Die Illustrationen sind auf den Anfangsseiten des Handbuchs zusammengefasst ALLGEMEINES INHALTSVERZEICHNIS Das allgemeine Inhaltsverzeichnis des Handbuchs finden Sie auf Seite “DE-1” 0 - HINWEISE 0.1 - ALLGEMEINE HINWEISE Wir möchten uns zunächst dafür bedanken, dass Sie sich für ein Gerät unserer Herstellung entschieden haben. Es handelt sich um ein gesetzlich vertrauliches Dokument, dessen Vervielfältigung und Weitergabe an Dritte ohne ausdrückliche Genehmigung des Herstellers verboten ist.
Seite 128: Allgemeine Gefahr
ALLGEMEINE GEFAHR Weist das betroffene Personal darauf hin, dass der beschriebene Vorgang das Risiko für körperliche Schäden (Verletzungsgefahr) birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführt wird. GEFAHR Weist darauf hin, dass das Gerät brennbares Kältemittel verwendet. Falls das Kältemittel austritt und mit einer Zündquelle in Berührung kommt, besteht Brandgefahr.
Seite 129: Allgemeine Hinweise
1. Laut Gesetz ist dies ein vertrauliches Dokument, daher gilt das Verbot der Vervielfältigung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMPIA SPLENDID. An den Geräten können technische Neuerungen vorgenommen werden, d.h. Einzelteile können u.U. anders aussehen als auf den Abbildungen, was jedoch die Gültigkeit der Anweisungen in diesem Benutzerhandbuch in keiner Weise beeinträchtigt.
Seite 130 Feuchtigkeit herrscht (Wäschereien, Gewächshäuser usw.) oder in Räumen, in denen sich andere Geräte befinden, die viel Wärme freisetzen. 12. Bei der Auswechslung von Einzelteilen bitte ausschließlich original OLIMPIA SPLENDID-Ersatzteile verwenden. 13. WICHTIG! Um jeglichem Stromschlagrisiko vorzubeugen, muss der Stecker vor jedem Reinigungs- bzw. Wartungseingriff am Gerät aus der Steckdose gezogen ausgeschaltet werden.
Seite 131 24. Darauf achten, dass das Wasser nicht in die Elektrobauteile eindringt. Es kann Brände, Produktschäden oder Stromschläge hervorrufen. 25. Das Lufteintrittsgitter nicht öffnen, solange das Gerät in Betrieb ist. Verletzungs- und Stromschlaggefahr, Gefahr von Produktschäden. 26. Den Lufteintritt und Austritt nicht blockieren; Gefahr von Produktschäden. 27.
Seite 132: Anmerkungen Zu Fluorierten Gasen
0.4 - ANMERKUNGEN ZU FLUORIERTEN GASEN • Dieses Klimagerät enthält fluorierte Gase. Spezifische Angaben zu Gastyp und Gasmenge entnehmen Sie dem Typenschild am Gerät. • Installation, Assistenz, Wartung und Instandsetzung des Geräts sind von einem zertifizierten Fachmann vorzunehmen. • Der Abbau und das Recycling des Produkts sind von einem zertifizierten Fachmann vorzunehmen.
Seite 133 6. Hat man den Verdacht des Vorliegens eines Verlusts, sind sämtliche offenen Flammen zu beseitigen. Findet man ein Kältemittelleck, das ein Löten erfordert, muss das gesamte Kältemittel aus dem System entfernt werden oder in einem, vom Leck entfernten Teil (mittels Sperrventilen) isoliert werden. Anschließend ist der Stickstoff ohne Sauerstoff (OFN) sowohl vor als nach dem Löten aus dem System auszuspülen.
Seite 134 16. Regelmäßig überprüfen, dass die Verkabelung nicht Verschleiß, Korrosion, zu großem Druck, Schwingungen, scharfen Kanten oder anderen ungünstigen Bedingungen ausgesetzt ist. 17. Wird im Inneren des Kühlkreislaufs zwecks Reparatur oder aus einem beliebigen anderen Grund eingegriffen, sind konventionelle Verfahren zu befolgen: •...
Seite 135 Die Rückgewinnungsanlage muss in Reichweite des Technikers sein, sich in gutem Zustand befinden, mit einer Anleitung versehen sein und für die Rückgewinnung aller Kältemittel (auch brennbarer) geeignet sein. Ein Satz geeichter Waagen in gutem Zustand muss vorhanden sein. Vergewissern Sie sich, dass die Rohre in gutem Zustand sind und über leckfreie Trennverbindungen verfügen.
Seite 136: Bestimmungs-Gemässe Verwendung
29. Überfüllen Sie die Zylinder NICHT (die Flüssigkeit darf 80 % des Volumens nicht überschreiten). Achten Sie darauf, dass der maximale Betriebsdruck des Zylinders NICHT, auch nicht vorübergehend, überschritten wird. Wenn der Vorgang wie oben beschrieben abgeschlossen ist, stellen Sie sicher, dass die Geräte und Zylinder entfernt werden. Prüfen Sie vor dem Einschalten des Geräts, ob alle Absperrventile geschlossen sind.
Seite 137: Beschreibung Des Geräts
1 - BESCHREIBUNG DES GERÄTS 1.1 - AUFSTELLUNG DER BEILIEGENDEN KOMPONENTEN Die Einheiten, aus denen sich das Klimagerät zusammensetzt, werden einzelnen in Kartons verpackt. Die Verpackungen können bei einzelnen Geräten von zwei Personen von Hand transportiert werden. Zum Transport mit einem Hubwagen können bei der Inneneinheit bis zu drei Verpackungen gestapelt werden, die Außeneinheit ist einzeln zu befördern.
Seite 138: Beschreibung Der Gerätebauteile
Betriebsanleitung enthaltenen Anweisungen strikt zu befolgen. Die Missachtung der genannten Vorschriften kann zu Betriebsstörungen des Geräts führen, wobei die Firma OLIMPIA SPLENDID keine Garantie und für et- waige Schäden an Personen, Tieren oder Sachen keinerlei Haftung übernimmt.
Seite 139: Abmessungen Und Eigenschaften Des Raums, In Dem Das Klimagerät Installiert Wird
2.2 - ABMESSUNGEN UND EIGENSCHAFTEN DES RAUMS, IN DEM DAS KLIMAGERÄT INSTALLIERT WIRD • Vor der Installation des Klimagerätes ist eine Berechnung der benötigten Kühlleistung für den Sommer (für den Winter nur bei Modellen, die mit einer Wärmepumpe ausgestattet sind) bezüglich des betref- fenden Raums durchzuführen.
Seite 140: Montage Der Lüftungsleitungen
Nach der Erstellung der beiden Bohrungen ist zu überprüfen, ob die Außen- luftansaugung und die Rückführung der Luft nach außen nicht durch blattreiche Pflanzen, Fassadenverkleidungen, Fensterläden o.ä. behindert wird. 2.4 - MONTAGE DER LÜFTUNGSLEITUNGEN Die höchstzulässige Länge der Rohre beträgt 1 m, diese müssen innen glattwandig sein, einen Durch- messer von 202 mm oder 162 mm aufweisen und es dürfen keine Biegungen vorgenommen werden.
Seite 141: Ausführung Des Kondenswasserabflaufs
• Die Löcher für die Verankerung der Wandhalterung bohren. Dazu als erste Möglichkeit die 4 Löcher an den Bügelenden verwenden, wie an der Bohrschablone angegeben (Abb. 6). • Falls die Wand von schlechter Beschaffenheit ist, dann wird empfohlen, mehrere Befestigungsdübel zu verwenden.
Seite 142: Montage Der Luftleitkanäle Und Außenroste
Wenn die Kondenswasserablaufleitung angeschlossen wird, darauf achten dass der Schlauch nicht zerdrückt wird. Im Fall des Winterbetriebs bei Temperaturen gleich oder unter 0°C, muss, zur Gewährleistung der Drainage, sichergestellt sein, dass der Ablassschlauch vor Frost geschützt ist. Im Fall eines anhaltenden Winterbetriebs bei Temperaturen unterhalb von 5°C, den auf Wunsch erhältlichen Schalenheiz-Bausatz installieren.
Seite 143: Positionierung Des Gerätes Auf Den Ankerbügel
2.4.5 - Positionierung des Gerätes auf den Ankerbügel An den zuvor ausgeführten Bohrlöchern (siehe Abb. 6) die Halterungsbügel (L) mithilfe der im Lieferumfang enthaltenen Dübelschrauben (H) an der Wand befestigen (Abb. 22). Nachdem kontrolliert wurde, dass dass der Befestigungsbügel fest an der Wand verankert ist, die Vorbereitungen (sofern erforderlich) für den elektrischen Anschluss und den Kondensablass getroffen wurden, kann die Klimaanlage eingehängt werden.
Seite 144: Umstellung Von Truhen- Auf Wandgerät
Es ist möglich, den elektrischen Anschluss mit Hilfe eines in der Wand eingefassten Kabels der in der Ins- tallationsschablone angegebenen Position gemäß vorzunehmen (empfohlener Anschluss für Installationen des Geräts im oberen Teil der Wand). • Dieser Eingriff ist ausschließlich durch den Installateur oder ähnlich quali- fiziertes Personal sowie in Übereinstimmung mit den geltenden nationalen Normen durchzuführen.
Seite 145: Bedienung
Nachdem die Klappe des Luftauslasses mechanisch verändert wurde, muss die Steuerungselektronik der Maschine konfiguriert werden (siehe Abb. B): Die Stromversorgung anschließen. b . Sicherstellen, dass sich die Maschine in Stand-by be- findet, LED A ist angeschaltet. Die Reset-Taste H gedrückt halten, bis ein akustisches Signal erklingt. d. KONFIGURATION DECKENNÄHE: wieder Taste H drü- LED D LED B cken und gedrückt halten, bis LED C (gelb) aufleuchtet.
Seite 146: Beschreibung Der Anzeigekonsole
3.2 - BESCHREIBUNG DER ANZEIGEKONSOLE Im oberen rechten Teil des Geräts befinden sich Tasten und Led, deren Funktionensind beschrieben im Absatz (4.3.3). 3.3 - BENUTZUNG DER FERNBEDIENUNG Mit der mit dem Klimagerät mitgelieferten Fernbedienung können Sie das Gerät bequem bedienen. Gehen Sie bitte sehr sorgfältig mit der Fernbedienung um, insbesondere: • sollte sie nicht nass gemacht werden (nicht mit Wasser reinigen oder in den Regen legen).
Seite 147: Position Der Fernbedienung
Wenn die Batterien leer sind, müssen sie jeweils paarweise ausgetauscht und den vorgese- henen Sammelbehältern zugeführt oder gemäß den örtlichen Vorschriften entsorgt werden. • Wird die Fernbedienung für ein paar Wochen oder länger nicht benutzt, nehmen Sie die Batterien heraus. Etwaige Leckagen der Batterien können die Fernbedienung beschädigen.
Seite 148: Beschreibung Des Displays Der Fernbedienung
3.4.2 - Beschreibung des Displays der Fernbedienung (Abb.44-45) Anzeige der Lüftergeschwindigkeit oder seiner automatischen Betriebsweise (AUTO) Betriebsart Heizen Betriebsart Kühlen Betriebsart Entfeuchten Funktion Luftaustausch (bei diesem Modell nicht erhältlich) Funktionsweise Nacht automatische Funktionsweise Programm 1 Programm 2 D10 Temperaturanzeige/Uhrzeit D11 Sparfunktion ECO freigegeben D12 minimale, mittlere und maximale Lüftergeschwindigkeit D13 Übertragung des Befehls in Gang D14 Zeiteinstellung Programmabschaltung...
Seite 149: Beschreibung Der Funktionen Der Klimananlage
3.5 - BESCHREIBUNG DER FUNKTIONEN DER KLIMANANLAGE 3.5.1 - Allgemeine Einschaltung und Betriebssteuerung • Nachdem die beschriebenen Vorgänge durchgeführt wurden, kann die Anlage über die Fernbedienung gesteuert werden. Zur Sendung von Befehlen an Gerät ist der vordere Teil der Fernbedienung in Richtung der Konsole des Gerätes selbst zu richten.
Seite 150: Betrieb Im Alleinigen Modus „Belüftungs
3.5.6 - Betrieb im alleinigen Modus „Belüftungs“ • Beim Einsatz dieser Betriebsart übt das Gerät keinerlei Wirkung, weder auf die Temperatur, noch auf die Luftfeuchtigkeit im Raum, aus. • Um diese Betriebsweise zu aktivieren, mehrmals Taste B4 an der Fernsteuerung drücken, bis dort am Display das Symbol der automatischen Lüftung D1erscheint.
Seite 151: Kontrolle Der Luftstromrichtung
3.5.9 - Kontrolle der Luftstromrichtung • Die Taste B9 auf der Fernbedienung drücken, um die ständige Schwingung der Luftaustrittsklappe (Abb. 39 - Pos. 1) zu aktivieren bzw. zu deaktivieren. • Ist die ständige Schwingung eingeschaltet, ermöglicht ein weiteres Drücken der Taste B9 die Sperre der Luftklappe, so dass die gewünschte senkrechte Stellung für den Luftfluss erhalten wird.
Seite 152: Einstellung Des Timers
• Nach der zweiten Stunde werden die Einstellung der Temperatur und des Lüfters nicht weiter verändert. • Die Taste Nachtkomfort ist nicht für den Betrieb, bei dem nur entfeuchtet oder nur belüftet wird, erhältlich. • Die Taste Nachtkomfort kann jederzeit ausgeschlossen werden (im besten Fall beim Aufwachen), dazu nochmals die Taste B3 drücken. •...
Seite 153: Einstellung Der Timerzeiten (Progr. 1 Und Progr. 2) (T1)
3.5.14 - Einstellung der Timerzeiten (PROGR. 1 und PROGR. 2) (T1) Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen: Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol (D8a) (Einschaltzeit des 1.
Seite 154: Einstellung Der Timerzeiten (Progr. 1 Und Progr. 2) (T2)
3.5.15 - Einstellung der Timerzeiten (PROGR. 1 und PROGR. 2) (T2) Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen: Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol 1 (D8) (Einschaltzeit des 1.
Seite 155: Aktivierung Und Deaktivierung Des Timers
3.5.16 - Aktivierung und Deaktivierung des Timers Sind die Timer erst eingestellt, können die Timerprogramme je nach Bedarf mehr oder weniger aktiviert werden. Die Aktivierung kann eines der beiden Programme oder beide betreffen. Insbesondere, wechselt bei jedem Drücken der Taste B11 (Aktivierung der Programme) die Lage wie folgt: • Nur Aktivierung des 1. Programms. • Nur Aktivierung des 2. Programms. • Aktivierung des 1. und des 2. Programms. •...
Seite 156: Wartung Und Reinigung
4 - WARTUNG UND REINIGUNG Vor dem Durchführen von Wartungs- und Reinigungs- maßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschaltet wurde und der Versorgungsstecker: der Anlage ausgesteckt wurde (bzw. dass der vorgeschaltete Haupttrennschalter auf „0“ OFF steht). Beim Herausnehmen der Luftfilter die Metallteile des Geräts nicht berühren.
Seite 157: Wartung
4.2 - WARTUNG Wenn das Klimagerät für längere Zeit nicht genutzt werden soll, sind folgende Maßnahmen durchzuführen: a. Das Klimagerät stoppen und die Versorgung trennen. b. Die Batterien aus der Fernbedienung nehmen. Nehmen Sie diese Maßnahmen nicht eigenständig vor. 4.2.1 - Programmierte wartung Das von Ihnen gekaufte Klimagerät wurde so ausgelegt, dass die Wartungseingriffe auf ein Minimum reduziert werden.
Seite 158: Diagnose, Alarme Und Störungen
4.3 - DIAGNOSE, ALARME UND STÖRUNGEN 4.3.1 - Diagnose der Störungen Für den Anwender ist es sehr wichtig, eventuelle Störungen oder Funktionsanomalien in Bezug auf das Ge- rät unterscheiden zu können, die für den Normalbetrieb vorgesehen sind. Die häufigsten Störungen lassen sich darüber hinaus leicht einfache Maßnahmen des Benutzer selbst beheben (siehe Abschnitt: Störungen und Behelfe).
Seite 159: Alarme Anzeigetafel
LED D LED B LED C LED A Tabelle „TAB1“ LED D LED C LED B LED A BESCHREIBUNG Grün Gelb Grün Meldung Maschine in stand-by Meldung Maschine in Funktion Meldung Timer läuft, Maschine wartet Meldung Timer läuft, Maschine läuft Meldung Kühlkompresser angeschaltet Meldung Notwendigkeit, den Luftfilter zu reinigen.
Seite 160: Störungen Und Abhilfen
4.3.5 - Störungen und Abhilfen Störung Ursache Maßnahme Das Gerät startet nicht Stromausfall Warten, bis die Stromversorgung wiederhergestellt ist. Das Gerät wurde vom Stromnetz Sicherstellen, dass der Stecker in die getrennt. Netzsteckdose gesteckt ist. Die Sicherung ist durchgebrannt Die Sicherung ersetzen oder den oder der Leistungsschalter ist ein- Leistungsschalter wieder herstellen.
