1.

WERKING EN BELANGRIJKSTE ONDERDELEN

In dit deel vindt u informatie over de werking van de BWT-warmtepomp, de installatievoorschriften, het
gebruik en het onderhoud.
Een koelmiddel (R 410 A) circuleert in een koperen circuit en doorloopt daarbij de volgende cyclus:
1.
terugwinning van warmte uit de omgevingslucht bij het passeren van de platenverdamper. Hiertoe blaast
de ventilator de omgevingslucht met een groot debiet door de vele aluminium platen, waardoor de koperen
buizen waarin de vloeistof circuleert, omhoog komen. De vloeistof wordt verwarmd en de omgevingslucht
wordt gekoeld.
2.
sterke drukverhoging en stijging van de temperatuur van de vloeistof door de compressor (compressor van het
type Scroll bij alle modellen, met uitzondering van de MPI-140)
3.
overbrenging van warmte op het zwembadwater bij het passeren van de platenwarmtewisselaar (condensator):
het zwembadwater wordt verwarmd en het koelmiddel koelt af
4.
de drukregelaar zorgt ervoor dat de druk en de temperatuur van de vloeistof worden hersteld en vervolgens
herhaalt dit proces zich vanaf stap 1.

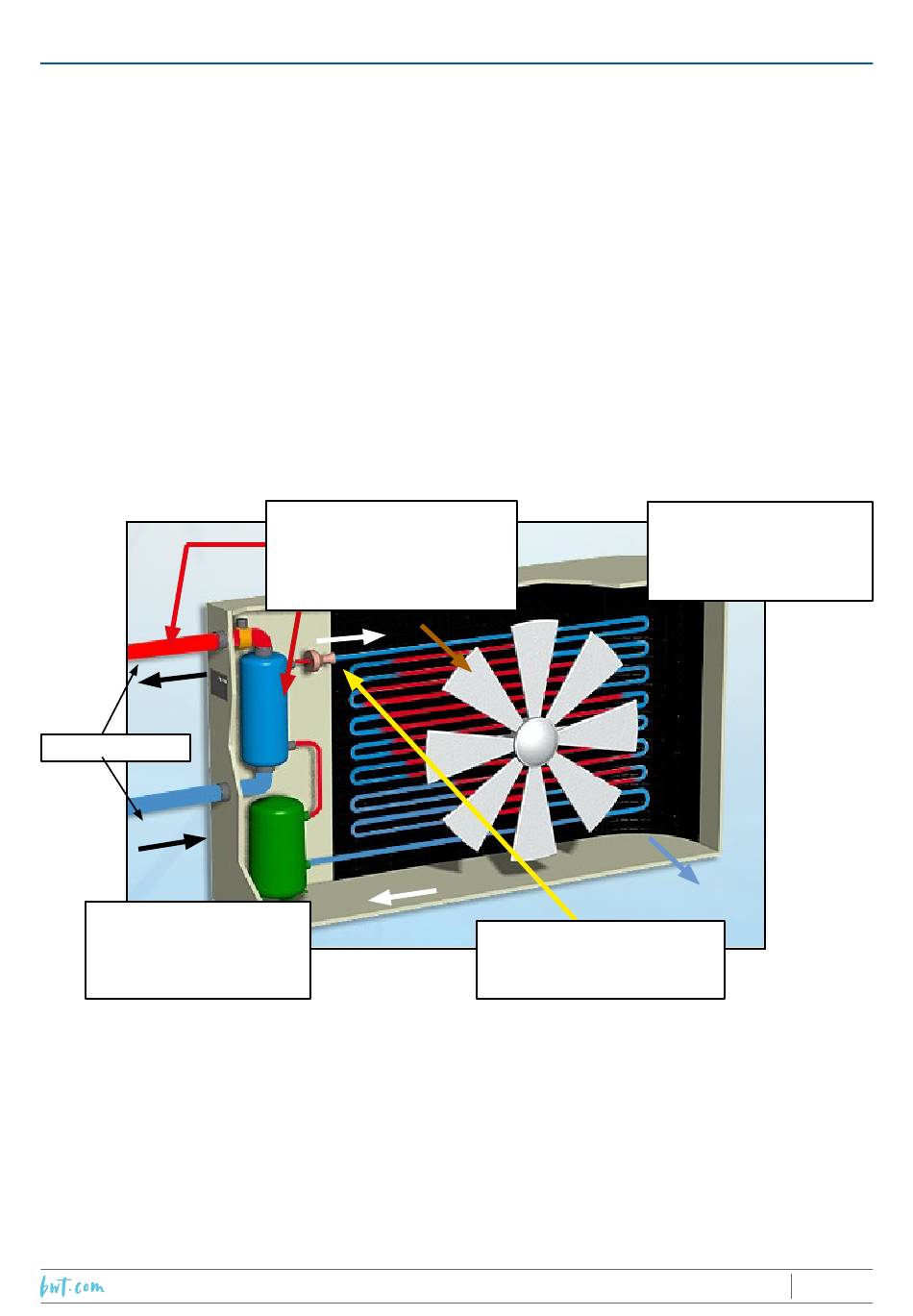

Op deze manier ontstaan er twee halve lussen:
• de halve lus aan de kant van de condensator is de HD lus (hoge druk).
• de halve lus aan de kant van verdamper is de LD lus (lage druk).
Zwembadwater
De compressor verhoogt eerst
de druk van het koelmiddel
waardoor de
stijgt
Als de temperatuur van de omgevingslucht 15°C is, brengen de BWT-warmtepompen meer dan 4-6 keer
de hoeveelheid elektriciteit over aan het zwembadwater die nodig is om te werken (compressor verbruikt
90% van deze energie): deze apparaten hebben een rendement (of COP = Coefficient Of Performance)
R I N V E R T E R - S Y S T E E M
van 4-6.
1.1

POWER INVERTER-SYSTEEM

In tegenstelling tot bij een traditioneel On/Off-compressorapparaat kan de snelheid van de Inverter-
compressor variëren. Afhankelijk van de gebruiksomstandigheden van het apparaat kan de snelheid van
de compressor variëren van 11-100 Hz (50 Hz voor een On/Off-apparaat).
CHAUFFAGE & DÉSHUMIDIFICATION
Het zwembadwater
verwarmd door
met het koelmiddel
platenwarmtewisselaar
temperatuur
wordt
het contact
in de
De drukregelaar verlaagt de druk
van de vloeistof, die vervolgens
weer afkoelt
2020/11 - Indice de révision : I - Code : 33340
De ventilator zuigt
buitenlucht aan (lauw) door
de verdamper en verwarmt
het koelmiddel
de
