Verwandte Anleitungen für BWT Mini 15
Inhaltszusammenfassung für BWT Mini 15

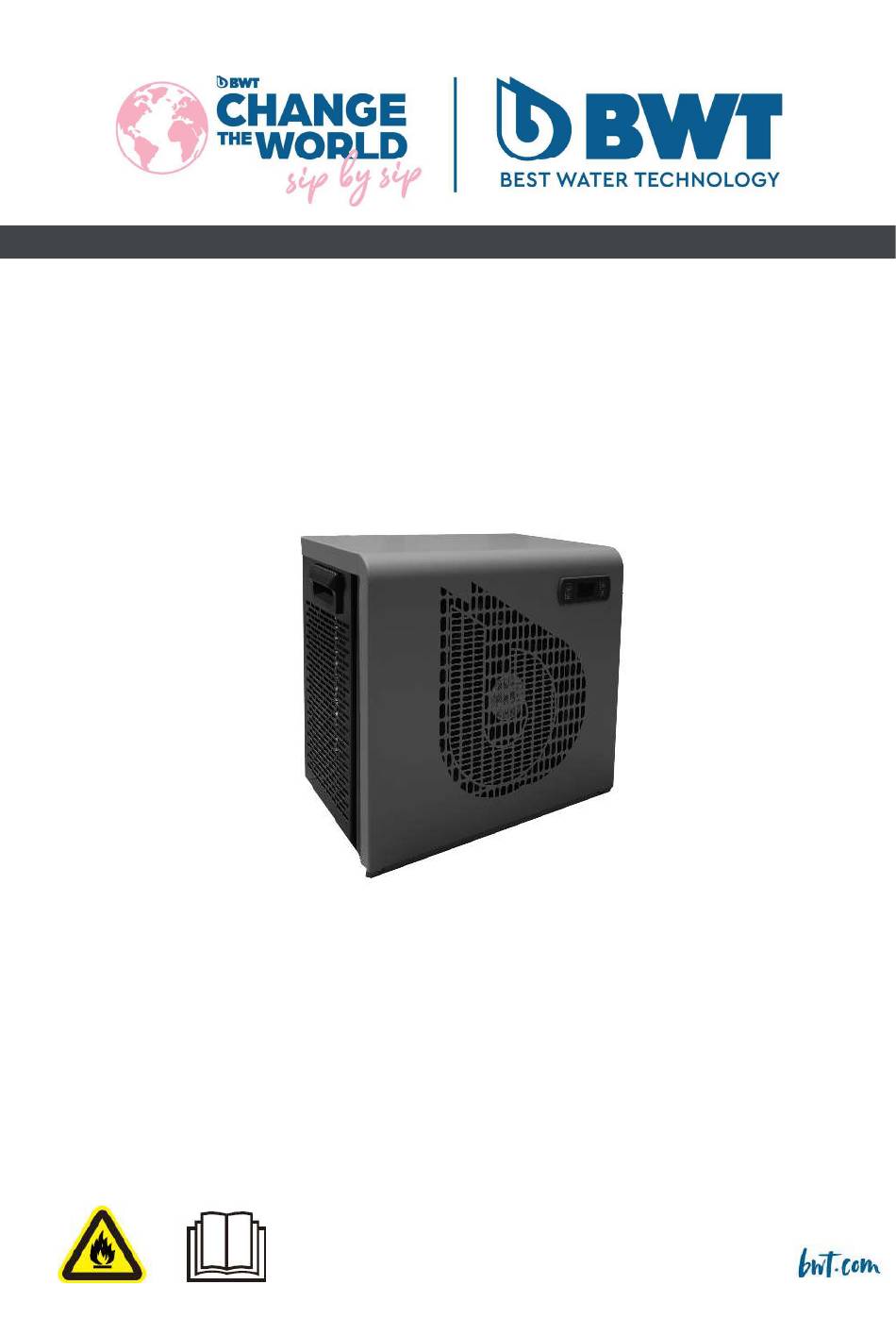

- Seite 1 Betriebsanleitung BWT Mini Connect BWT Mini 15 BWT Mini Connect 15 BWT Mini Connect 25 BWT Mini Connect 35...
- Seite 2 EN 55014-2:2015 EN 61000-3-3:2013 EN 61000-3-12:2011 EN 61000-3-2:2014 NOISE 200/14/CE Modelle: BWT Mini 15/ BWT Mini Connect 15/ BWT Mini Connect 25/ BWT Mini Connect 35 Sonstige normative Dokumente Berechtigte Person der technischen Dokumentation RoHS 2011/65/EU BWT Holding Gmbh Walter-Simmer-Str. 4...
- Seite 3 Dieses Symbol zeigt an, dass ein Wartungstechniker das Gerat entsprechend der Betriebsanleitung handhaben muss. Ce symbole indique qu’un technicien de maintenance doit manipuler cet équipement conformément au manuel d’utilisation. ACHTUNG: Unter normalen Bedingungen kann das Wasser im Becken mithilfe einer geeigneten WP taglich um 1°C bis 2 °C erwarmt werden. •...
- Seite 4 INSTALLATION • Die WP gemaB den geltenden Gesetzen (NF C 15100) mehr ais 3,5m vom Becken entfernt anbringen. • Das WP auf eine stabile Basis stellen, soliden (die das Gewicht des Geriits tragen kann) und ebenen Flache aufstellen (eventuell einen Betonsockel erstellen). •...
- Seite 5 WASSERANSCHLÜSSE • Für dieses Gerat benêitigte Wasserqualitat: NF-EN-16713-3 • Die WP ist mit jeder Art von Wasseraufbereitung kompatibel. Die WP ist zwingend mit einem PVC-Schlauch von ø 38 mm an den Wasserkreislauf des Schwimm- beckens angeschlossen, nach dem Filter und var dem Wasseraufbereitungssystem, um welche Art von System es sich auch immer handelt (Dosierpumpen Cl, pH, Br und/oder Elektrolysegerat).
- Seite 6 WASSERANSCHLUSSE UND INBETRIEBNAHME AM SAISONANFANG Nachdem die WP mit den Wasserkreislauf angeschlossen und mit dem Stromkreis verbunden wurde, sicherstellen, dass: • die WP prazise waagerecht ausgerichtet ist (eben) • die WP gut stabil ist • der Wasserkreislauf entlüftet wurde und die Luft, die sich eventuell in den Leitungen der WP befand, entlassen wurde •...
- Seite 7 • Filterpumpe und Wärmepumpe dauerhaft laufen lassen, bis die gewünschte Temperatur erreicht ist (2 Tage bis eine Woche je nach Beibehaltung der Temperatur • Sobald die gewünschte Temperatur erreicht ist, kéinnen Sie die tagliche Filtrationszeit nach lhren Gewohnheiten programmieren (mindestens 8 bis 10 Stunden pro Tag wahrend der Saiso n). Die Warmepumpe schaltet sich bei Bedarf automatisch ein. Die Mind- estbetriebsdauer variiertje nach Nu tzungsdaue r, wenden Sie sich für weitere lnformationen an lhren Handler.
- Seite 8 REGELUNG (ELEKTRONISCHE STEUERUNG) LED-Anzeige: Bildschirmanweisungen: • “OFF” wird im Bildschirm angezeigt, wenn das Gerät ausgeschaltet ist. • Die Wassereintrittstemperatur wird im Bildschirm angezeigt, wenn das Gerät eingeschaltet ist. • Fehlercode zeigt im System ist abnormal. • • LED 2: Wenn Heizung, LED 2 rot sein. Buttons: Button •...
- Seite 9 WI-FI Herunterladen der Anwendung: Laden Sie die Smart Life-App aus den Apple und Android Stores herunter. Erstellen eines neuen Kontos : Fügen Sie die Wärmepumpe in die App: Tippen Sie auf “hinzufügen” Wählen Sie “große Geräte” Wählen “Smart Heat Pump (Wi-Fi)” Wählen Sie das Wi-Fi Wählen Sie das gleiche Wi-Fi wie das Telefon Drücken Sie 3s lang auf...
- Seite 10 Parameterliste: Parameter Beschreibung Bereich Umgebungstemperatur. -20 °C -80 °C Wasserzulauf -20 °C -80 °C Wasserauslass -20 °C -127 °C Externe Temp. -20 °C -80 °C Verdichter ON/OFF Lüftermotor ON/OFF 4-Wege-Ventil ON/OFF Hochdruck Druckarm ON/OFF Wasserdurchflussschal- ON/OFF WARTUNG UND INSTANDHALTUNG Vor jeder Wartung, muss die Maschine für ein paar Minuten komplett zum Stillstand gekommen sein, bevor Sie die Druckprüfer anschließen können. Dies ist wegen der Verletzungsgefahr durch hohen Druck und Temperatur im Inneren der Maschine notwendig.
- Seite 11 Die WP zu einer Abfallsammelstelle bringen. • repariert und wieder in Umlaut gebracht wird. • Die WP bei einem Neukauf dem Hiindler zurückgeben. TECHNISCHER KUNDENDIENST Im Falle technischer Probleme mit BWT Wärmepumpen sollten Sie folgendes unternehmen: • Seriennummer der Maschine • • •...
