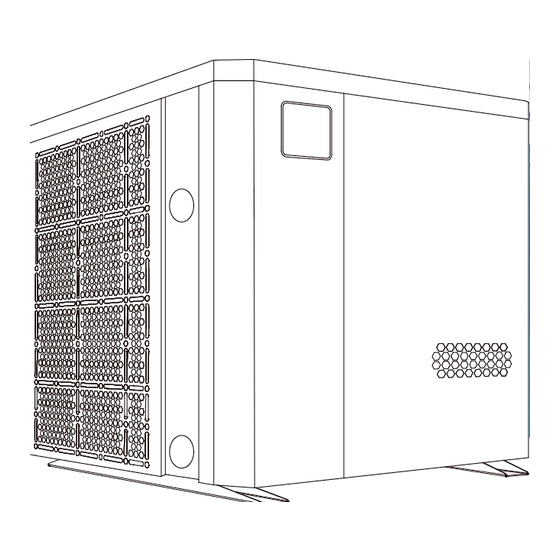

- Seite 1 BWT INVERTER PLUS IPHCR13V – IPHCR17V – IPHCR21V 1 / 25 BWT INVERTER PLUS VERTICALE...
-
Seite 2: Inhaltsverzeichnis
ANHANG 3：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) ................ 22 BITTE LESEN SIE DIE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE FÜR DEN SPÄTEREN GEBRAUCH AUF. Dieses Handbuch enthält alle notwendigen Informationen für eine optimale Nutzung und Wartung. 2 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 3: Verwendung
Die Installation darf nicht in einer geschlossenen Umgebung oder in Innenräumen stattfinden und der Ort muss gut belüftet sein. c. Vakuum vollständig vor dem Schweißen, Feldschweißen ist nicht erlaubt, das Schweißen kann nur von Fachpersonal im professionellen Wartungszentrum durchgeführt werden. 3 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 4: Transport, Lagerung
Alle Betreiber, die Kältemittel entsorgen, müssen durch eine gültige Zertifizierung der Fachstelle qualifiziert sein. c. Bei der Reparatur oder Befüllung des Kältemittels R32 sind die Anforderungen des Herstellers unbedingt zu beachten. Bitte beachten sie vor der Inbetriebnahme die technische Serviceanleitung. 4 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 5: Für Benutzer
Die Wärmepumpe verfügt über drei Modi: Booster, Smart und Silence, die unter verschiedenen Bedingungen unterschiedliche Vorteile haben. MODUS VORTEILE Booster-Modus Heizleistung: 120%. Schnelles Aufheizen Heizleistung: 100%~20%. Smart-Modus Intelligente Optimierung nach Umgebungstemperatur und Wassertemperatur Energieeffizientes sparen Silence-Modus Heizleistung: 80%~20%. Einsatz bei Nacht 5 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 6: Nutzungshinweis
1.5.2. Stecken sie nichts in den Ein- oder Ausgang, entfernen sie nicht die Lüfterhaube und den laufenden Lüfter. Andernfalls kann es zu Schäden führen. 1.5.3. Verwenden oder lagern sie keine brennbaren Gase oder Flüssigkeiten wie Verdünner, Farben und Treibstoffe, um Brände zu vermeiden. 6 / 25 BWT INVERTER PLUS VERTICALE... - Seite 7 1.5.5. Der Hauptschalter sollte sich außerhalb der Reichweite von Kindern befinden. 1.5.6. Bitte schalten Sie den Strom bei Gewitter ab. Andernfalls kann die Wärmepumpe beschädigt werden. 1.5.7. Bitte beachten Sie, dass folgende Codes kein Fehlercode sind CODE Kein Wasserdurchfluss Anti-Frost-Erinnerung Außerhalb des Betriebstemperaturbereichs 7 / 25 BWT INVERTER PLUS VERTICALE...
-
Seite 8: Betrieb
Wasserpumpe aus, nachdem die Wärmepumpe ausgeschaltet wurde. 2.1.2. Stellen sicher, dass Gebrauch kein Wasser Rohrleitungssystem austritt, entriegeln Sie dann den Bildschirm und drücken sie , um die Wärmepumpe einzuschalten. 2.2. Bedienungsanleitung SYMBOL BEZEICHNUNG FUNKTION EIN/AUS Ein- und Ausschalten 8 / 25 BWT INVERTER PLUS VERTICALE... - Seite 9 3 Sekunden lang, um den Bildschirm zu entsperren, und er leuchtet auf. b. Erst wenn der Bildschirm entsperrt ist, können alle anderen Tasten betätigt werden. Wassereintritt stemperat Booster/ Smart Wasseraustritt /Stille-Modus stemperatur Auto Heizung 9 / 25 BWT INVERTER PLUS VERTICALE...
- Seite 10 Abtauung zu starten, und es blinkt. Nach dem Auftauen hört das blinken auf. (Hinweis: Die vorgeschriebenen Abtauintervalle sollten mehr als 30 Minuten betragen und der Verdichter sollte länger als 10 Minuten laufen. 10 / 25 BWT INVERTER PLUS VERTICALE...
-
Seite 11: Tägliche Wartung Und Winterdienst
In der Wintersaison, wenn Sie nicht schwimmen, schalten Sie bitte die Stromversorgung ab und lassen Sie Wasser aus der Wärmepumpe ab. Wichtig: Lösen sie die Wasserverbindung des Einlassrohres, damit Wasser austreten kann. Wenn das Wasser in der Maschine im Winter gefriert, kann Titanwärmetauscher beschädigt 11 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 12: Technische Daten
0.34~2.45 0.42~3.19 0.55~4.32 (kW) 1.48~10.7 1.83~13.9 2.40~18.8 Nenneingangsstrom bei Luft 15°C (A) 13.5 17.0 20.0 Maximaler Eingangsstrom (A) 6.5~8.5 8~10 Empfohlener Wasserdurchfluss (m³/h) Wasserleitungs-Ein-und auslaufgröße(mm) 776x687x656 776x687x656 776x687x755 Abmessung LxBxH (mm) Nettogewicht (kg) 12 / 25 BWT INVERTER PLUS VERTICALE... - Seite 13 Die angegebenen werte gelten unter idealen Bedingungen: Pool mit isothermer Abdeckung, Filtrationssystem, das mindestens 15 stunden am tag betrieben wird. Die zugehörigen Parameter können ohne Vorankündigung regelmäßig zur technischen Verbesserung angepasst werden. Einzelheiten entnehmen sie bitte dem Typenschild. 13 / 25 BWT INVERTER PLUS VERTICALE...
-
Seite 14: Transport
2.1.1. Die Ein- und Auslaufwasseranschlüsse können das Gewicht von weichen Rohren nicht tragen. Die Wärmepumpe muss mit harten Rohren verbunden werden! 2.1.2. Um die Heizleistung zu gewährleisten, sollte die Wasserleitungslänge zwischen Becken und Wärmepumpe ≤10m betragen. 14 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 15: Montageanleitung
FÜR INSTALLATEURE UND FACHLEUTE. 2.2. Montageanleitung 2.2.1. Wasserleitungsanschluss und Entfernungsskizze Die Wärmepumpe sollte an einem Ort mit guter Belüftung installiert werden. * MINDESTABSTAND Filter Wasseravfbereiter Wasserschalter 15 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 16: Verkabelung & Schutzgeräte Und Kabelspezifikation
Die Verkabelung muss von einem Fachmann gemäß Schaltplan durchgeführt werden. Schalter oder Sicherung gemäß den örtlichen Vorschriften einstellen (Leckstrom ≤ 30mA). Die Verlegung von Netzkabel und Signalkabel sollte geordnet sein und sich nicht gegenseitig beeinflussen. 16 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 17: Für Die Stromversorgung: 400V 50Hz
3×6 Stromversorgung Kabel（mm2） HINWEIS: Die obigen Daten sind an das Netzkabel ≤ 10m angepasst. Wenn das Netzkabel ＞10m ist, muss der Kabeldurchmesser vergrößert werden. Das Signalkabel kann auf maximal 50 m verlängert werden. 17 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 18: Versuch Nach Der Installation
LED Die anzeigeleuchten auf der Leiterplatte erlöschen. Bitte reinigen Verdampfer Haushaltsreinigern oder sauberem Wasser, verwenden sie NIEMALS Benzin, Verdünner oder einen ähnlichen Kraftstoff. Überprüfen sie regelmäßig Schrauben, Kabel und Verbindungen. 18 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 19: Fehlersuche Bei Häufigen Fehlern
Wenn die oben genannten Lösungen nicht funktionieren, wenden Sie sich bitte an Ihren Installateur mit detaillierten Informationen und ihrer Modellnummer. Versuchen sie nicht, es selbst zu reparieren. ACHTUNG! Bitte versuchen Sie nicht, die Wärmepumpe selbst zu reparieren, um ein Risiko zu vermeiden. 19 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 20: Fehlercode
Stromsensorausfall Speicherausfall beim Neustart Ausfall des Antriebsmoduls des Verdichters Startfehler des Verdichters Betriebsausfall des Verdichters Wechselrichterplatine Überstromschutz Überhitzungsschutz der Wechselrichterplatine Stromschutz Überhitzungsschutz der Kühlplatte Ausfall des Lüftermotors Netzfilterplatte kein Netzschutz Überstromschutz des PFC-Moduls 20 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 21: Anhang 1：Wärme Prioritätsschaltplan (Optional)
FÜR INSTALLATEURE UND FACHLEUTE. ANHANG 1：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) 21 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 22: Anhang 2：Wärme Prioritätsschaltplan (Optional)
FÜR INSTALLATEURE UND FACHLEUTE. ANHANG 2：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) 22 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 23: Anhang 3：Wärme Prioritätsschaltplan (Optional)
FÜR INSTALLATEURE UND FACHLEUTE. ANHANG 3：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) 23 / 25 BWT INVERTER PLUS VERTICALE... -
Seite 24: Parallelschaltung Mit Filteruhr
Hinweis: Der Installateur sollte A parallel mit B verbinden (siehe Bild oben). Um die Wasserpumpe zu starten, ist die Bedingung A oder B angeschlossen. Um die Wasserpumpe zu stoppen, sollten sowohl A als auch B getrennt werden. 24 / 25 BWT INVERTER PLUS VERTICALE... - Seite 25 FÜR INSTALLATEURE UND FACHLEUTE.
