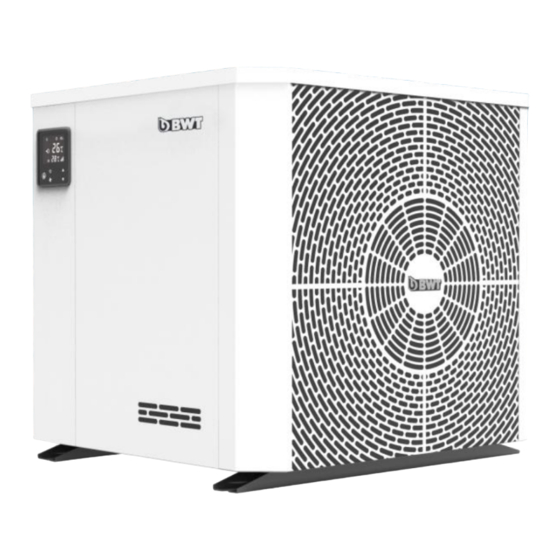

- Seite 1 EN-FR-DE BWT vertikale Inverter Wärmepumpe VI-HC 135 –VI-HC 175 –VI-HC 210 2019/11– C - Code : 33315 48 /76...
-
Seite 2: Inhaltsverzeichnis
NHALT ALLGEMEINE INFORMATIONEN ......................... 52 1.1. Komponenten: ............................... 52 1.2. Betriebsbedingungen undReichweite: ........................52 1.3. Vorteile in verschiedenenModi: ..........................52 1.4. Nutzungshinweis： ............................... 52 Betrieb ................................55 2.1. Beachten Sie vor der Verwendung ........................55 2.2. Bedienung des Displays ............................55 2.3. -
Seite 3: Verwendung
Warnung： a. Bitte lesen sie die folgenden Hinweise vor der Installation, Verwendung undWartung. b. Die Installation, Demontage und Wartung muss von Fachpersonal gemäß den Anweisungen durchgeführtwerden. c. Die Gasdichtheitsprüfung muss vor und nach der Installation durchgeführtwerden. 1. Verwendung a. Es muss von Fachleuten Installiert oder entfernt werden, und es ist verboten, es ohne Genehmigung zu Demontieren und wiederaufzubauen. -
Seite 4: Transport, Lagerung
d. Die Installation muss im Falle eines Gasaustritts beendet werden, und die Wärmepumpe muss an eine professionelle Wartungsstelle zurückgegeben werden. 3. Transport & Lagerung a. Es darf während des transports nicht versiegeltwerden. b. EssolltewährenddestransportsaufeinerkonstantenGeschwindigkeitgehaltenwerden, umeineplötzlicheBeschleunigungodereinplötzlichesbremsenzuvermeidenundsodie Kollision von Gütern zureduzieren. c. Das produkt muss von jeder Brandquelle ferngehaltenwerden. d. -
Seite 5: Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN 1.1. Komponenten: Nach dem auspacken überprüfen sie bitte, ob alle folgenden Komponenten vollständig sind. 1.2. Betriebsbedingungen undReichweite: NUTZUNG BEREICH -10℃～43℃ Betriebsbereich Lufttemperatur 18℃～40℃ Erwärmung Temp. Einstellung 12℃～30℃ Kühlung 1.3. Vorteile in verschiedenenModi: Die Wärmepumpe verfügt über zwei Modus: Smart und Silence, die unter verschiedenen Bedingungen unterschiedliche Vorteile haben. - Seite 6 startet die Wärmepumpe automatischneu. 1.4.1 Die Wärmepumpe kann nur zur Erwärmung des Schwimmbadwassers verwendet werden. Es kann NIEMALS zum erwärmen anderer brennbarer oder trüber Flüssigkeiten verwendet werden. 1.4.2 Fangen sie den Wasseranschluss nicht ein, wenn sie die Wärmepumpe bewegen, um die Beschädigung des Titanwärmetauschers zu vermeiden.
- Seite 7 1.4.7 Der Hauptschalter sollte sich außerhalb der Reichweite von Kindern befinden. 1.4.8 Bitte schalten Sie den strom bei Gewitter ab. Andernfalls kann die wärmepumpe beschädigt werden. 1.4.9 Bitte beachten Sie, dass folgende Codes kein Fehlercode sind CODE Kein Wasserdurchfluss Anti-Frost-Erinnerung Außerhalb des Betriebstemperaturbereichs Zu wenig Wasserdurchfluss oder blockierte Pumpe...
-
Seite 8: Betrieb
2. Betrieb 2.1. Beachten Sie vor der Verwendung 2.1.1 Um die Lebensdauer Ihres Gerätes zu verlängern, vergewissern Sie sich vor dem Anschalten der Wärmepumpe, dass die Filterpumpe bereits läuft. Schalten Sie die Wärmepumpe vor der Filterpumpe aus. 2.1.2 Vor dem Anschalten prüfen die gesamte Anlage auf Dichtheit. Danach schalten Sie das Display durch Drücken der Taste frei. - Seite 9 b) Drücken Sie die Taste für 3 Sec um das Display zu sperren. c) Freischaltung des Displays: Drücken Sie 3 Sec für die Freischaltung des Displays. Die Tasten können erst nach der Freischaltung des Displays bedient werden. WasserzulaufT emperaturber Wasseraustritt Smart/Silence Temperaturbe Modus...
-
Seite 10: Tägliche Wartung Und Vorbereitungen Zum Winter
angezeigt. b) Silence- Modus auswählen: die Taste drücken. Das Symbol erscheint. Empfehlung: wählen Sie den Smart-Modus für die Anfangs-Heizung. 2.2.5 Entfrosten a) Das automatische Entfrosten: Das Symbol wird blinken, wenn die Pumpe automatisch entfrostet wird. Sobald die Pumpe entfrostet ist, das Symbol stoppt zu blinken. -
Seite 11: Technische Daten
3. TECHNISCHE DATEN VI-HC 135 VI-HC 175 VI-HC 210 Model Empfohlenes Beckenvolumen ( m³) 25~55 35~65 40-75 Betriebslufttemperatur (℃) -10~43 Leistungsbedingung: Luft 26°C, Wasser 26°C, Luftfeuchtigkeit 80%. Heizleistung (kW) 13.5 17.5 21.0 14.6~7.5 15.1~7.0 14.6~6.8 COP bei 50% kapazität 11.5 11.6... -
Seite 12: Transport
TRANSPORT 1.1. Beim speichern oder bewegen der Wärmepumpe sollte sich die Wärmepumpe in aufrechter position befinden. Sonst könnte die Maschine nicht funktionieren. 1.2. Fangen sie beim bewegen der Wärmepumpe nicht den Wasseranschluss, um die Beschädigungdes Titanwärmetauschers zuvermeiden. INSTALLATION UND WARTUNG Die Benutzer sind nicht berechtigt, die Installation selbst durchzuführen, da sonst die Wärmepumpe beschädigt werden könnte und die Sicherheit der Benutzer gefährdetist. -
Seite 13: Montageanleitung
2.2. Montageanleitung 2.2.1. Wasserleitungsanschluss undEntfernungsskizze Um eine Luftzirkulation zu vermeiden, sollte die Wärmepumpe an einem gut belüfteten Ort installiert werden oder ausreichenden Platz für Installation und Wartung reserviert werden. Bitte beachten Sie das folgende Schema: Zwischen der Wärmepumpe und den Wänden, Sträuchern, Geräten usw. ist ein Abstand von mindestens 500 mm erforderlich, weil es für ausreichende Ansaugluft sorgt. -
Seite 14: Verkabelung & Schutzgeräte Und Kabelspezifikation
EINHEIT =MM VI-HC 135 VI-HC 175 VI-HC 210 Die oben genannten Daten können ohne Vorankündigung geändert werden. 2.2.2. Wärmepumpeninstallation Der Rahmen muss mit Schrauben (M10) an einem Betonfundament oder Konsolen befestigt werden.DasBetonfundamentmussfestsein;dieHalterungmussstabilgenugundrostfreisein; Die Wärmepumpe benötigt eine Wasserpumpe (bauseits). -
Seite 15: Fü R Die Stromversorgung: 230V 50Hz
Für einen sicheren einsatz im Winter wird dringend empfohlen, den Heizmodus als prioritätsfunktion einzustellen. Den detaillierten Schaltplan finden sie in Anhang 1. 2. Optionen für den Schutz von geräten und Kabelspezifikationen MODELL VI-HC 135 VI-HC 175 VI-HC 210 Nennstrom A... -
Seite 16: Versuch Nach Derinstallation
2.3. Versuch nach derinstallation Bitte überprüfen Sie alle Kabelverbindungen sorgfältig, bevor Sie die Wärmepumpe einschalten. 2.3.1. Inspektion vor demGebrauch Bitte überprüfen Sie, ob die Wärmepumpe gut Installiert ist, und überprüfen Sie die Rohrverbindungen gemäß demRohrdiagramm. Ü berprüfen Sie die elektrische Verkabelung gemäß dem elektrischen Schaltplan und die Erdungsverbindung;... -
Seite 17: Fehlersuche Bei Häufigen Fehlern
2.4.2 Ü berwinterung In der Wintersaison, wenn Sie nicht schwimmen, schalten Sie bitte die Stromversorgung ab und lassen sie Wasser aus ℃ der Wärmepumpe ab. Bei der Verwendung der Wärmepumpe unter 2 ist darauf zu achten, dass immer Wasser fließt. Wichtig: Lösen Sie die Wasserverbindung des Einlassrohres, damit das Wasser... -
Seite 18: Fehlercode
4. FEHLERCODE NEIN. DISPLAY NICHT FEHLERBESCHREIBUNG Kein Wasserschutz Stromversorgung überschreitet den betriebsbereich Ü bermäßige Temperaturdifferenz zwischen ein- und Ausgangswasser (unzureichender Wasserdurchflussschutz) Umgebungstemperatur zu hoch oder zu niedrig geschützt Anti-Frost-Erinnerung NEIN. DISPLAY FEHLERBESCHREIBUNG Hochdruckschutz Unterdruckschutz 3-Phasen-Sequenzschutz (nur dreiphasig) Wasseraustrittstemperatur zu hoch oder zu niedrig geschützt Hoher Abgastemperaturschutz Ü... -
Seite 19: Anhang 1：Wärme Prioritätsschaltplan (Optional)
ANHANG 1：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) 2019/11– C - Code : 33315 66 /76... -
Seite 20: Anhang 2：Wärme Prioritätsschaltplan (Optional)
ANHANG 2：WÄRME PRIORITÄTSSCHALTPLAN (OPTIONAL) 2019/11– C - Code : 33315 67 /76... - Seite 21 Parallelschaltung mit Filteruhr A: Zeitschalter für die Wasserpumpe B: Wasserpumpenverdrahtung der Wärmepumpe Hinweis: Der Installateur sollte A parallel mit B verbinden (siehe Bild oben). Um die Wasserpumpe zu starten, ist die Bedingung A oder B angeschlossen. Um die Wasserpumpe zu stoppen, sollten sowohl A als auch B getrennt werden. 2019/11–...
-
Seite 22: Wifi-Einstellung
5. Wifi-Einstellung 1) APP Download Android Mobile: bitte Herunterladen voniPhone: bitte Herunterladen von 2) Kontoregistrierung a) Registrierung per Handynummer/E-Mail 2019/11– C - Code : 33315 69 /76... - Seite 23 b) Registrierung der Handynummer 3) Familie erstellen Bitte geben Sie den Namen ein und wählen Sie den Raum des Gerätes aus. 4) APP Bindung Bitte stellen Sie sicher, dass Ihr Handy mit Wifi verbunden ist. Wifi-Verbindung: Drücken Sie 3 Sekunden lang nach Entsperren des Bildschirms, blinkt, um in das Wifi-Bindungsprogramm zu gelangen.
- Seite 24 Klicken Sie auf "Gerät hinzufügen", folgen Sie den Anweisungen, um die Bindung zu beenden. Anzeige auf dem Bildschirm, sobald die Wifi-Verbindung erfolgreich war. 2019/11– C - Code : 33315 71 /76...
- Seite 25 Wenn die Verbindung fehlschlägt, stellen Sie bitte sicher, dass Ihr Netzwerkname und Ihr Passwort korrekt sind. Des Weiteren sollten Router, Mobiltelefon und Ihr Gerät so nah wie möglich aneinander sein. 10 Sekunden lang drücken, danach blinkt es 60 Sekunden lang langsam. Dann wird die ursprüngliche Bindung entfernt.
- Seite 26 6) Geben Sie Geräte an Ihre Familienmitglieder weiter, wenn Ihre Familienmitglieder auch das Gerät steuern wollen. Bitte lassen Sie Ihre Familienmitglieder zuerst das APP registrieren, und dann kann der Administrator wie folgt vorgehen: 2019/11– C - Code : 33315 73 /76...
- Seite 27 Dann können sich Ihre Familienmitglieder wie unten beschrieben anmelden: Hinweis: Die Wettervorhersage ist nur als Referenz gedacht. APP kann ohne Vorankündigung aktualisiert werden. 2019/11– C - Code : 33315 74 /76...
- Seite 28 2019/11– C - Code : 33315 75 /76...
- Seite 29 Version: C18IVr32 2019/11– C - Code : 33315 76 /76...
