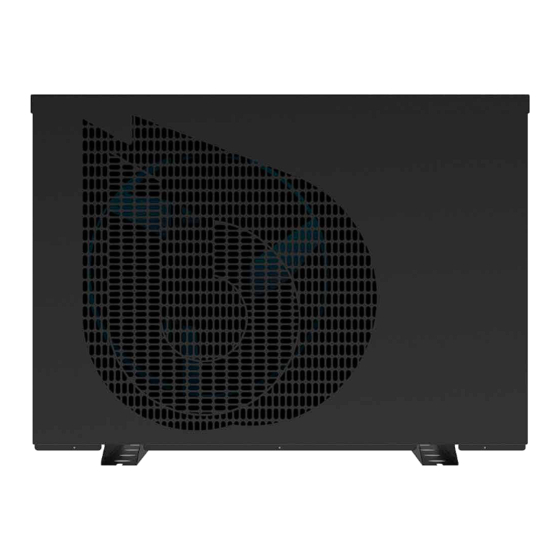

- Seite 1 Wärmepumpe BWT Inverter Connect INSTALLATIONS- UND WARTUNGSANLEITUNG Bitte sorgfältig lesen und zum späteren Nachschlagen aufbewahren DE I SEITE 1 UNIVERSUM 2022/03 - Revisionsindex : A - Code : 33232...
-
Seite 2: Inhaltsverzeichnis
Wahl des Standorts ....................... 7 6.2. Installation und Verbindungen ....................8 7. Inbetriebnahme und Nutzung ..................11 8. Nutzung der Smartphone-App BWT Inverter Connect ............. 16 8.1. Pairing und Initialisierung der Anwendung ................. 17 8.2. Nutzung der Anwendung: ....................19 9. -
Seite 3: Wichtiger Hinweis Zur Sicherheit
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem autorisierten Händler ausgetauscht werden. ACHTUNG Die Wärmepumpe BWT Inverter Connect muss in einem Mindestabstand zum Schwimmbecken positioniert werden, der durch die am Aufstellungsort geltenden Vorschriften spezifiziert wird. In Frankreich beträgt dieser Abstand 3,5 Meter. Wenn jedoch die Stromversorgung des Geräts durch eine 30-mA-Fehlerstromschutzeinrichtung geschützt ist, kann dieser Abstand auf 2,0 Meter verringert... -
Seite 4: Vorstellung Des Produkts
Die BWT Inverter Connect Luft/Wasser-Wärmepumpen sind speziell für das Heizen oder Kühlen von Wasser in Schwimmbecken bestimmt und ihre Leistung wird nur für diese Verwendung garantiert. Mit einem Mindestwirkungsgrad von 4,5 sind die BWT Inverter Connect Wärmepumpen eine effiziente und kostengünstige Möglichkeit, das Wasser in einem Schwimmbecken zu erwärmen. - Seite 5 • Sicherheit bei zu geringem Wasserdurchfluss • Elektronischer Druckminderer • Karosserie aus verzinktem Stahl mit Epoxydharzbeschichtung • Stromversorgung (Spannung / Typ / Frequenz): 220 - 240 V / 1 + N / 50 oder 60 Hz • Schutzklasse: IPX4 • Hydraulische Anschlüsse: 50 mm / 1,5 ''' •...
- Seite 6 *WARNHINWEIS Stellen Sie sicher, dass die eingesetzte Filterpumpe diesen Mindestdurchfluss unter Berücksichtigung des zusätzlichen Druckverlusts, der durch die Wärmepumpe und den "Bypass"-Kreislauf entsteht, bewältigen kann. Die Betriebsart von Pumpen mit variabler Geschwindigkeit muss entsprechend eingestellt werden. Abmessungen in mm IC68 ‐ IC89 ‐ IC125 IC142 ‐...
-
Seite 7: Vorsichtsmaßnahmen Für Lagerung Und Handhabung
Vorsichtsmaßnahmen für Lagerung und Handhabung ACHTUNG Lagern oder transportieren Sie die Wärmepumpe niemals liegend. Heben oder bewegen Sie das Gerät niemals an den Hydraulikanschlüssen. Ziehen Sie das Gerät nicht über den Boden. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem autorisierten Händler ersetzt werden. -
Seite 8: Installation Und Verbindungen
in einem Abstand zum Schwimmbecken, der mit den örtlich geltenden Vorschriften für elektrische Sicherheit übereinstimmt; an einem Ort, an dem der durch den Betrieb der Wärmepumpe erzeugte Lärm für die Bewohner und ihre Nachbarschaft akzeptabel ist (berücksichtigen Sie das Vorhandensein von Fenstern, die Ausrichtung der Ventilatoren und die Schallreflexion durch die Wände, die die Wärmepumpe umgeben). -
Seite 9: Elektrische Verbindung
Wasseraufbereitung (Desinfektion, Bypass-Ventil mitgelieferte pH-Korrektur), nach der Bypass (Regulierung Verbindungen Wärmepumpe positioniert (50 mm) Offenes Ventil Vom Pool kommend Kondensatablauf Halboffenes Ventil Zum Pool gehend Geschlossenes Ventil Um die Anpassung der Anschlüsse zu erleichtern und Vibrationen zu absorbieren, können Sie 50 cm halbsteife PVC-Rohre am Wasserein- und -auslass der Wärmepumpe installieren. - Seite 10 Anschluss bei Funktionsmodus "Heizpriorität / Kühlpriorität": Es ist möglich, die Filterpumpe an der Wärmepumpe anzuschließen, um die Filtration zu zwingen, außerhalb der programmierten Filterzeiten zu arbeiten, wenn das Wasser nicht die gewünschte Temperatur hat. Dazu ist ein "potentialfreier Kontakt" (normalerweise offenes Relais oder Schütz) mit einer 230-V-AC-Spule erforderlich.
-
Seite 11: Inbetriebnahme Und Nutzung
Inbetriebnahme und Nutzung Nachdem alle Verbindungen hergestellt und überprüft wurden, müssen Sie vor der Inbetriebnahme der Filteranlage und der Wärmepumpe sicherstellen, dass die Temperatur, die der Zeiger des Manometers anzeigt, der Temperatur der Umgebungsluft entspricht - vorausgesetzt, dass die Wärmepumpe nicht der Sonne ausgesetzt ist. Die T°C-Skala ist in Schwarz mehr zur Mitte des Zifferblatts hin angeordnet. - Seite 12 Verwendung des Kontrollpanels Abtauung läuft Aktuelle Aktive Betriebsart: Uhrzeit Heizung WLAN aktiv Automatisch Kühlung Betriebsart Einstellung Temperatur: Sollwert, wenn "SET" leuchtet Tastatursperre Wassereinlass, wenn Panne leuchtet Betrieb Taste zum Einstellen von Kompressor Werten (T°C- Sollwert, Uhrzeit...) Ventilator Interner Zirkulator (optional) ON/OFF -Taste Drücken Sie 2s auf...
- Seite 13 erhöhen (wenn sie den eingestellten Sollwert überschreitet, kühlt die Wärmepumpe das Wasser nicht ab). Kühlen: Die Wärmepumpe kann die Wassertemperatur im Pool nur senken (wenn sie unter den eingestellten Sollwert fällt, heizt die Wärmepumpe das Wasser nicht auf). Für jede dieser ersten 2 Betriebsarten hat der Nutzer die Wahl zwischen 3 Modi: •...
- Seite 14 Einstellen der Solltemperatur Schritt 1: Entsperren Sie den Bildschirm Schritt 2: Drücken Sie oder , um den aktuellen Wert der Solltemperatur anzuzeigen, Schritt 3: Wenn die Solltemperatur angezeigt wird, drücken Sie die Pfeiltaste um den Wert zu erhöhen, und , um ihn zu senken (1 Druck = 1 °C). Der neue Wert wird gespeichert und die Anzeige kehrt danach automatisch zur Standardanzeige (T°C Wasser-Eingangstemperatur) zurück.
- Seite 15 Einschalten • Öffnen Sie die beiden Absperrventile des Bypasses vollständig (siehe Hydraulikplan); • Bypass-Regelventil halb öffnen; Filtration einschalten; • • Die Wärmepumpe durch Einschalten des Trennschalters einschalten; • Eine beliebige Taste auf dem Bildschirm drücken, um ihn einzuschalten; • Den Bildschirm entsperren, indem Sie 2 s lang auf die Taste drücken;...
-
Seite 16: Nutzung Der Smartphone-App Bwt Inverter Connect
Durchflussmenge nicht verändert hat. Nutzung der Smartphone-App BWT Inverter Connect Die Wärmepumpe BWT Inverter Connect verfügt über ein Modul zur Fernsteuerung ihrer Funktionen - dank einer App, die Sie auf Ihr Smartphone (Android oder iOS), Ihr vernetztes Tablet… herunterladen können. -
Seite 17: Pairing Und Initialisierung Der Anwendung
8.1. Pairing und Initialisierung der Anwendung 1. Die WLAN-Einstellungen des Smartphones öffnen und WLAN aktivieren. 2. Das Smartphone mit dem WLAN der Wärmepumpe "PAC Inverter" verbinden 3. Die Wärmepumpe mit dem WLAN zu Hause verbinden - über die Seite, die sich öffnet, wenn das Smartphone eine Verbindung zur Wärmepumpe herstellt. - Seite 18 7. Drücken dann Taste "+ WÄRMEPUMPE", Ihre Wärmepumpe mit der App zu koppeln. 8. Die Seriennummer Ihrer Wärmepumpe eingeben oder den QR- Code scannen, der sich auf der Klappe des Gehäuses der Wärmepumpe oder neben dem Typenschild der Wärmepumpe befindet. 9.
-
Seite 19: Nutzung Der Anwendung
8.2. Nutzung der Anwendung: Wärmepumpe einschalten: Die Betriebsart der Wärmepumpe (Heizung / Kühlung / Auto) auswählen: Solltemperatur wählen: UNIVERSUM 2022/03 - Revisionsindex : A - Code : 33232... - Seite 20 Modus wählen (ECO / SMART / BOOST): Wenn eine Fehlermeldung der Wärmepumpe erscheint, drücken Sie auf das nebenstehend abgebildete Icon, um den Kundendienst zu kontaktieren: UNIVERSUM 2022/03 - Revisionsindex : A - Code : 33232...
-
Seite 21: Pflege Und Wartung
Pflege und Wartung ACHTUNG Vor jeder Wartung müssen Sie die Wärmepumpe unbedingt ausschalten und einige Minuten warten, bevor Sie die Einheiten und Rohre des Kältemittelkreislaufs berühren, da die hohen Temperaturen in einigen Teilen des Kältemittelkreislaufs zu schweren Verbrennungen führen können. Mindestens einmal im Monat die folgenden Punkte überprüfen: •... -
Seite 22: Abhilfemaßnahmen Bei Fehlfunktionen
Abhilfemaßnahmen bei Fehlfunktionen Meldungen über Fehlfunktionen/Ausfälle, die angezeigt werden können und durchzuführende Maßnahmen: Anzeige Bedeutung Überprüfung Zu ergreifende Maßnahme Standby Zu wenig oder kein Wasserdurchfluss Den Wasserdurchfluss im Gerät • überprüfen. HP Error Die Verschmutzung des Filters • überprüfen. Die Bypass-Regulierung •... -
Seite 23: Garantie
Die Wärmepumpe BWT Inverter Connect unterliegt den gesetzlichen Gewährleistungsbestimmungen (sog. "Konformitätsgarantie" und "Garantie gegen versteckte Mängel") gegenüber den Verbrauchern. PROCOPI-BWT gewährt auch eine kommerzielle Garantie, die jedoch nur dann in Anspruch genommen werden kann, wenn das Produkt gemäß den Anweisungen in dieser Anleitung gelagert, gehandhabt, installiert, verwendet und gewartet wurde. - Seite 24 S.A. mit einem Kapital von 7 000 000 € - R.C.S/Rennes B 333263846000 37 UNIVERSUM 2022/03 - Revisionsindex : A - Code : 33232...
