1. PRINCIPE DE FONCTIONNEMENT
ET PRINCIPAUX ORGANES
Ce paragraphe aidera à bien comprendre le fonctionnement d'une pompe à chaleur BWT et donc, de mieux apprécier
l'importance de toutes les dispositions relatives à l'installation, l'utilisation et l'entretien qui suivent dans ce document.
Un fluide caloporteur (R 410 A) tourne en boucle dans un circuit cuivre, au cours duquel il est soumis aux étapes
du cycle suivantes :
1.
récupération des calories de l'air ambiant au passage dans " l'évaporateur " à ailettes : pour cela, l'air ambiant
est véhiculé à fort débit par le ventilateur au travers de la multitude d'ailettes en aluminium qui hérissent les
tubes cuivres dans lesquels circule le fluide ; le fluide se réchauffe, et l'air ambiant est refroidit.
2.
forte augmentation de pression, et nouvelle élévation de température du fluide au travers du compresseur
(compresseur de type Scroll pour tous les modèles, sauf la BWT MPI-160)
3.
transfert des calories à l'eau de piscine au passage dans l'échangeur à plaques (le " condenseur ") : l'eau de
piscine se réchauffe, le fluide caloporteur se refroidit
4.
retour du fluide à sa pression et à sa température initiales par détente au niveau du détendeur, puis retour à
l'étape 1 pour un nouveau cycle et ainsi de suite...
Ainsi, le compresseur et le détendeur délimitent deux demi-boucles :
• celle située côté condenseur est appelée boucle HP (Haute pression).
• celle située côté évaporateur est appelée boucle BP (Basse pression).

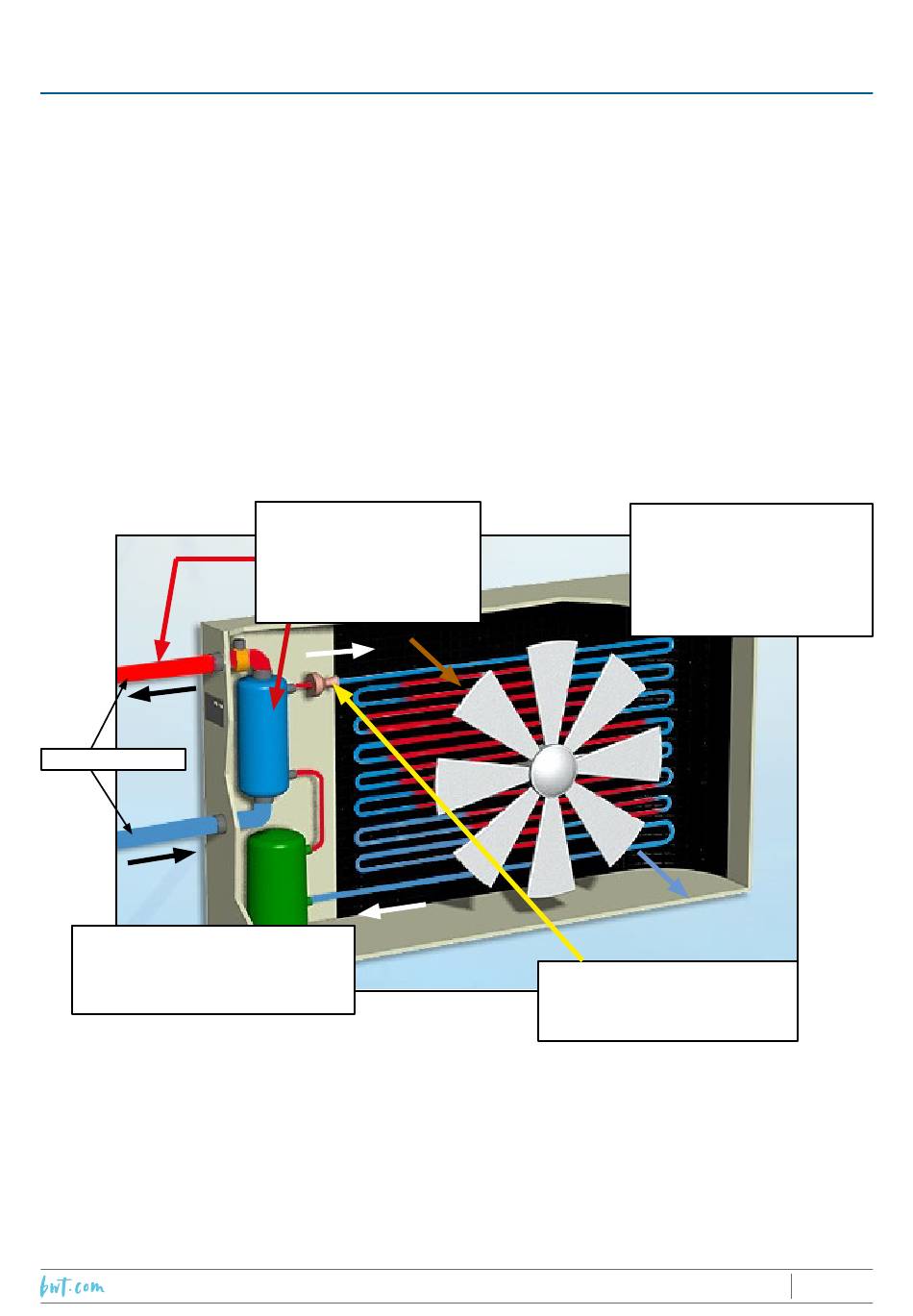

Eau de piscine
Le compresseur
pression du fluide
caloporteur, ce qui contribue encore
à augmenter sa température
Quand la température de l'air ambiant est de 15°C, les pompes à chaleur BWT communiquent ainsi à l'eau de piscine
plus de 4 à 6 fois la quantité d'énergie électrique nécessaire à leur fonctionnement (le compresseur consomme 90%
de cette énergie) : ces machines ont un " rendement " (ou COP = Coefficient Of Performance) de 4 à 6).
1.1 Système Power Inverter
Contrairement au compresseur d'une machine traditionnelle On/Off, la vitesse d'un compresseur Inverter peut varier.
En fonction des conditions d'exploitation de la machine, la vitesse du compresseur peut varier de 11 à 100 Hz (50 Hz
pour une machine On/Off).
CHAUFFAGE & DÉSHUMIDIFICATION
L' eau de la piscine se
réchauffe au contact du
fluide caloporteur, à
l'intérieur de
l'échangeur à plaques
augmente la
Le ventilateur
ambiant extérieur (tiède) au
travers l'évaporateur et
réchauffe le fluide
caloporteur
Le détendeur diminue la pression
du fluide, ce qui le refroidit à
nouveau
