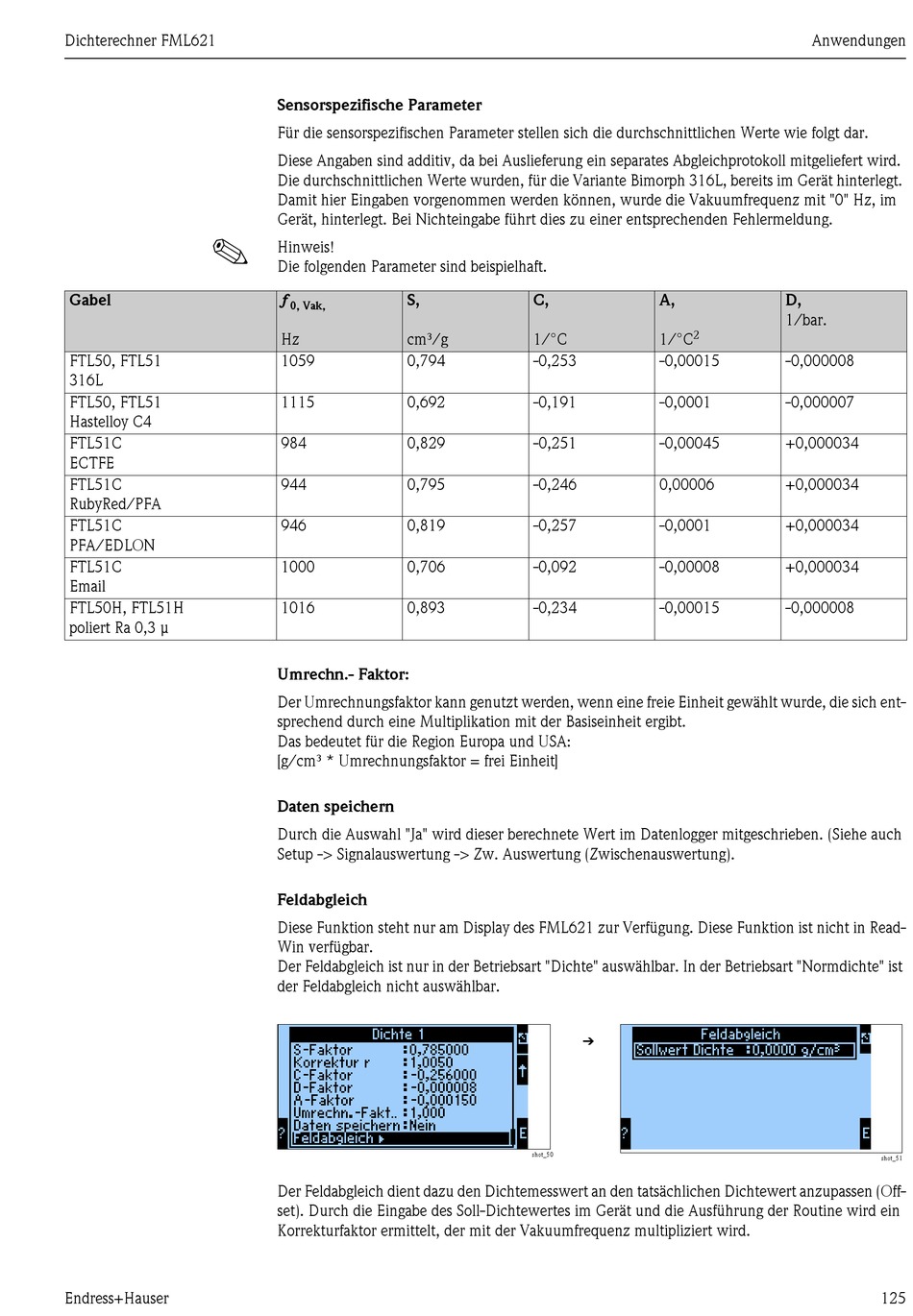

Endress+Hauser FML621 Betriebsanleitung Seite 125

Dichterechner FML621
!
Gabel
FTL50, FTL51
316L
FTL50, FTL51
Hastelloy C4
FTL51C
ECTFE
FTL51C
RubyRed/PFA
FTL51C
PFA/EDLON
FTL51C
Email
FTL50H, FTL51H
poliert Ra 0,3 μ
Endress+Hauser
Sensorspezifische Parameter
Für die sensorspezifischen Parameter stellen sich die durchschnittlichen Werte wie folgt dar.
Diese Angaben sind additiv, da bei Auslieferung ein separates Abgleichprotokoll mitgeliefert wird.
Die durchschnittlichen Werte wurden, für die Variante Bimorph 316L, bereits im Gerät hinterlegt.
Damit hier Eingaben vorgenommen werden können, wurde die Vakuumfrequenz mit "0" Hz, im
Gerät, hinterlegt. Bei Nichteingabe führt dies zu einer entsprechenden Fehlermeldung.
Hinweis!
Die folgenden Parameter sind beispielhaft.
ƒ S,
0, Vak,
Hz cm³/g
1059 0,794
1115 0,692
984 0,829
944 0,795
946 0,819
1000 0,706
1016 0,893
Umrechn.- Faktor:
Der Umrechnungsfaktor kann genutzt werden, wenn eine freie Einheit gewählt wurde, die sich ent-
sprechend durch eine Multiplikation mit der Basiseinheit ergibt.
Das bedeutet für die Region Europa und USA:
[g/cm³ * Umrechnungsfaktor = frei Einheit]
Daten speichern
Durch die Auswahl "Ja" wird dieser berechnete Wert im Datenlogger mitgeschrieben. (Siehe auch
Setup -> Signalauswertung -> Zw. Auswertung (Zwischenauswertung).
Feldabgleich
Diese Funktion steht nur am Display des FML621 zur Verfügung. Diese Funktion ist nicht in Read-
Win verfügbar.
Der Feldabgleich ist nur in der Betriebsart "Dichte" auswählbar. In der Betriebsart "Normdichte" ist
der Feldabgleich nicht auswählbar.
Der Feldabgleich dient dazu den Dichtemesswert an den tatsächlichen Dichtewert anzupassen (Off-
set). Durch die Eingabe des Soll-Dichtewertes im Gerät und die Ausführung der Routine wird ein
Korrekturfaktor ermittelt, der mit der Vakuumfrequenz multipliziert wird.
C, A,
2
1/°C 1/°C
-0,253 -0,00015
-0,191 -0,0001
-0,251 -0,00045
-0,246 0,00006
-0,257 -0,0001
-0,092 -0,00008
-0,234 -0,00015
É
shot_50
Anwendungen
D,
1/bar.
-0,000008
-0,000007
+0,000034
+0,000034
+0,000034
+0,000034
-0,000008
shot_51
125
