Aufstellung und Bedienung

Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi
entscheiden.
Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die
Betriebsspannung ist auf der Rückseite des Gerätes angegeben.
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt.

Ein Explorer

1. Befestigen Sie den Movinghead an stabilen Trägern (Befestigen Sie eine Klemme (Bestell-Nr.: 70351 /
70308 / 70322) am Explorer). Lassen Sie mindestens 1 Meter Freiraum an allen Seiten für die
Lufzirkulation.
2. Schließen Sie ein Ende des elektrischen Hauptanschlusses in die IEC-Buchse des Geräts. Schließen Sie
dann das andere Ende des Kabels in eine geeignete Steckdose.
3. Drücken Sie auf die Modus-Taste, bis das Display "RUN" anzeigt, um das gewünschte Programm
einzustellen. Drücken Sie dann UP. Wenn das Display "
4. Verwenden Sie immer ein Sicherheitskabel (Bestell-Nr.: 70140 / 70141).
Mehrere Explorers
1. Befestigen Sie den Movinghead an stabilen Trägern (Befestigen Sie eine Klemme (Bestell-Nr.: 70351 /
70308 / 70322) am Explorer). Lassen Sie mindestens 1 Meter Freiraum an allen Seiten für die
Lufzirkulation.
2.
Verwenden Sie ein 3-p XLR-Kabel, um die Explorers und andere Geräte anzuschließen.
Die Pole:
3.
Verwenden Sie immer ein Sicherheitskabel (Bestell-Nr.: 70140 / 70141).
4.

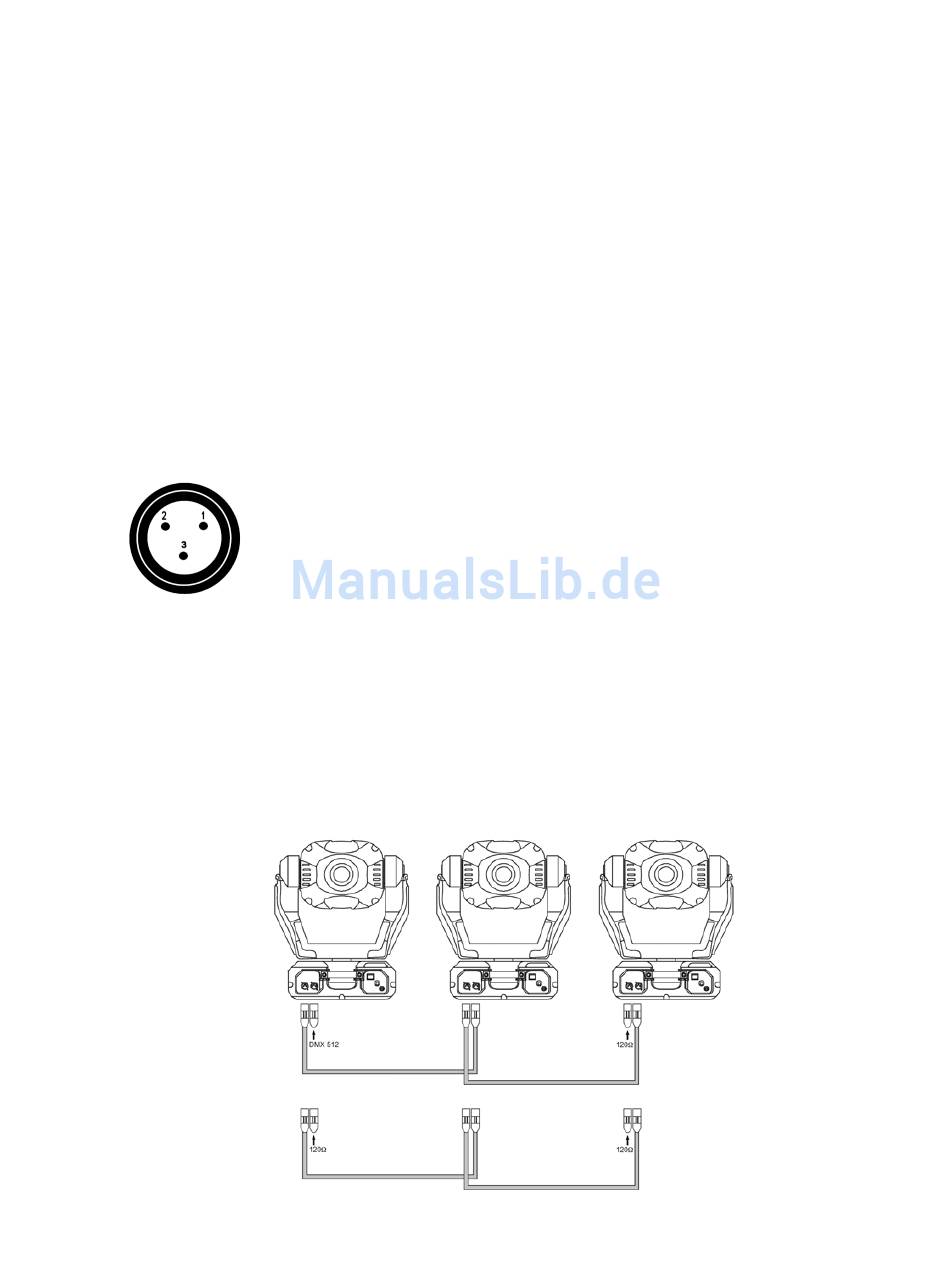

Verbinden Sie die Geräte wie auf Abb. 4. Schließen Sie ein DMX-Signal-Kabel von der ersten DMX „out"-
Buchse an die „in"-Buchse des zweiten Geräts. Wiederholen Sie diesen Prozeß, um das zweite, dritte
und vierte Gerät anzuschließen.
5.
Schließen Sie die Geräte an den Strom an: Stecken Sie die Stromkabel in die jeweiligen IEC-Buchsen
der Geräte und schließen Sie das andere Ende in eine geeignete Stromsteckdose. Fangen Sie mit dem
ersten Gerät an. Schalten Sie keinen Strom an, bevor nicht das ganze System aufgebaut und einwandfrei
angeschlossen ist.
DMX-Set up
Master/Slave Set up
Hinweis: Verbinden Sie die Kabel und Dip-Schalter, bevor Sie Power einschalten.
1.
Erde
2.
Signal -
3.
Signal +
Aufbau mehrerer Explorers Set Up
PR6.1
" anzeigt, wählen Sie Enter.
11
Abb. 5
