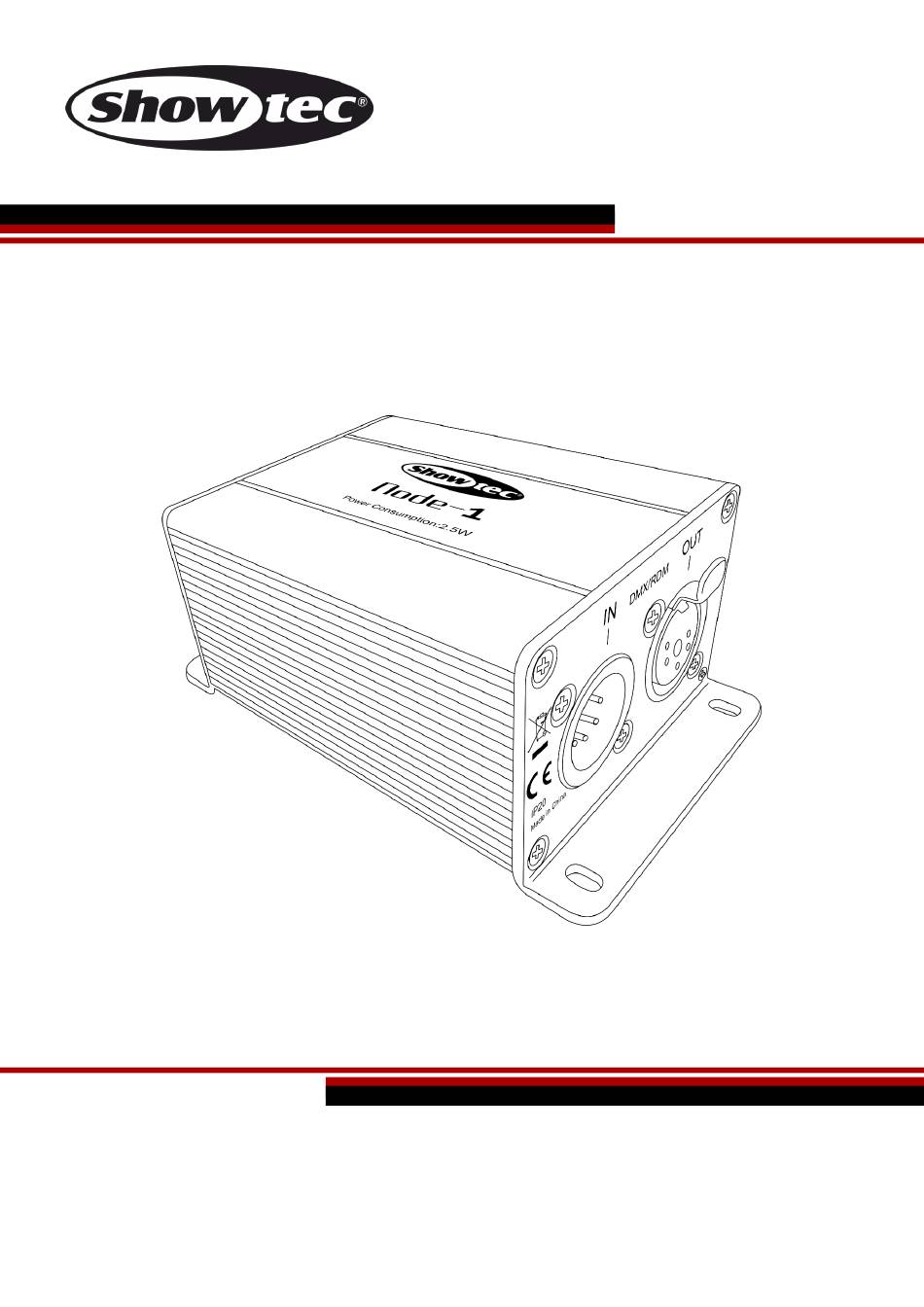

- Seite 1 HANDBUCH DEUTSCH Node-1 Bestellnummer: 50802 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Node-1 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Vorderseite ..................................6 Rückseite ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Hochfahren ..................................7 Anschlüsse .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Node-1 – 2-Wege-Signalwandler für DMX/Artnet-Signale ● CAT-5-Kabel (1,8 m) ●... - Seite 4 Node-1 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. ● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ●...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Node-1 Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt t = 40 °C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
Node-1 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts
Node-1 Beschreibung des Produkts Funktionen Der Showtec Node-1 2-Wege-Signalwandler für DMX/Artnet-Signale kann Artnet-Signale in ein DMX/RDM- Signal umwandeln und vice versa. Er unterstützt USITT DMX- 512 und RDM-Protokolle. ● Eingangsspannung: DC 5V 350mA über das mitgelieferte Netzteil ● Daten-Ein/Ausgang: RJ45-Anschluss für Ethernet, 5-poliger XLR-Anschluss für die DMX/RDM- Ein/Ausgabe ●... -
Seite 8: Installation
Node-1 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Node-1. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Datenverkabelung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Node-1 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 10: Fehlersuche
Wenn die Stromversorgung Ihres Node-1 nicht ordnungsgemäß funktioniert, geben Sie das Gerät an Ihren Showtec-Händler zurück. 02) Die Fixtures. Wenn eine Fixture nicht auf den Node-1 reagiert, überprüfen Sie die Verbindungen. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 11 Node-1 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren ● Konfigurieren und aktivieren Sie überhaupt nicht Artnet-Protokoll ist nicht aktiv Artnet Die Geräte...
-
Seite 12: Technische Daten
Node-1 Technische Daten Modell: Showtec Node-1 – 2-Wege-Signalwandler für DMX/Artnet-Signale Eingangsspannung: DC 5V 350mA über das mitgelieferte Netzteil Abmessungen: 110 x 65 x 45 mm (LxBxH) Gewicht: 0,2 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) - Seite 13 ©2019 Showtec...
