BEDIENUNGSANLEITUNG
DEUTSCH
Compact Par 7 Q4
V2
Produktcode: 42584
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Show Tec Compact Par 7 Q4

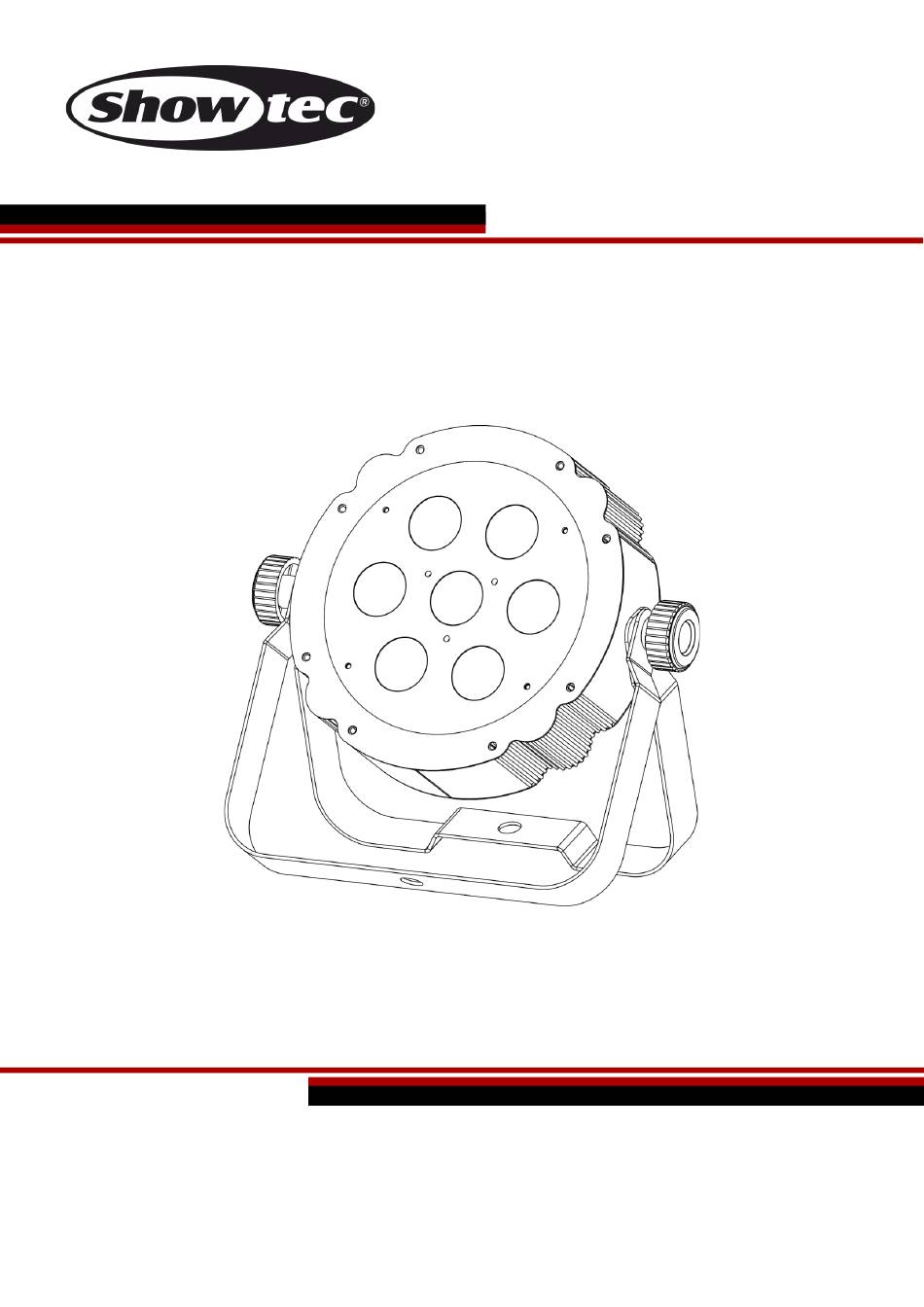

  • Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Compact Par 7 Q4 Produktcode: 42584 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
  • Seite 2: Vorbemerkung

    Compact Par 7 Q4 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf.
  • Seite 3: Inhaltsverzeichnis

    Compact Par 7 Q4 Inhaltsverzeichnis Einleitung ................................4 Vor der Verwendung des Produkts ......................... 4 Bestimmungsgemäßer Gebrauch ........................4 Produktlebensdauer ............................4 LED-Lebensdauer ............................... 4 Begriffe im Text ..............................4 Symbole und Signalwörter ..........................5 Symbole auf dem Hinweisschild ........................5 Sicherheit ................................
  • Seite 4 Compact Par 7 Q4 Wartung ................................28 Sicherheitshinweise für die Wartung ......................28 Vorbeugende Wartung ..........................28 Anweisungen für die grundlegende Reinigung ...................28 Korrigierende Wartung ............................29 Ersetzen der Sicherung ..........................29 Deinstallation, Transport und Lagerung ......................30 Anweisungen zur Deinstallation ........................30 Anweisungen für den Transport ........................30 Lagerung ................................30...
  • Seite 5: Einleitung

    Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Compact Par 7 Q4 ● IEC-Schuko-Netzkabel (1,5 m) ● Bedienungsanleitung Abb. 01 Bestimmungsgemäßer Gebrauch...
  • Seite 6: Symbole Und Signalwörter

    Compact Par 7 Q4 ● 0-255: Definiert einen Wertbereich ● Hinweise: Hinweis: (fett gedruckt) – es folgen nützliche Informationen oder Tipps. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung.
  • Seite 7: Sicherheit

    Compact Par 7 Q4 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
  • Seite 8 Compact Par 7 Q4 ● Verwenden Sie das Gerät niemals während eines Gewitters. Trennen Sie das Gerät sofort von der Stromversorgung. WARNUNG Risiko eines epileptischen Anfalls Stroboskoplicht kann bei photosensitiver Epilepsie Anfälle auslösen. Empfindliche Personen sollten sich keinem Stroboskoplicht aussetzen.
  • Seite 9: Anforderungen An Den Anwender

    Compact Par 7 Q4 Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Die Sicherheitsvorrichtungen sind nicht beschädigt.
  • Seite 10: Beschreibung Des Produkts

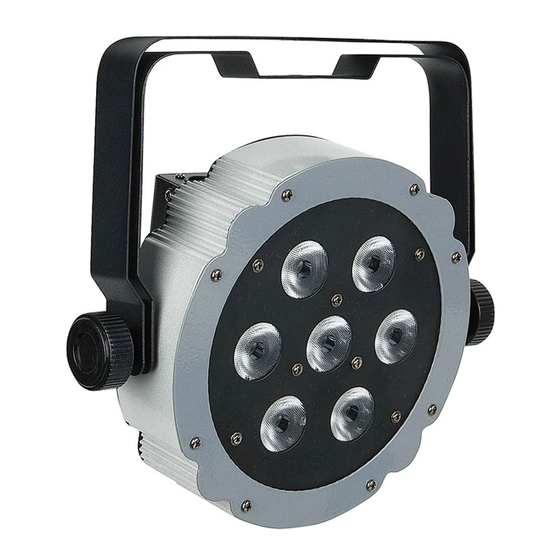

    Compact Par 7 Q4 Beschreibung des Produkts Der Showtec Compact Par 7/15 Q4 ist eine kompakte Parcan mit sieben RGBW-LEDs mit 4 W Leistung. Er ist für Innenräume geeignet und verfügt über eine Doppelhalterung, die auch die einfache Positionierung auf dem Boden erlaubt. Er hat einen festen Strahlungswinkel von 15° und ist perfekt für die Farbmischung auf kurze Distanz geeignet.
  • Seite 11: Technische Daten

    Compact Par 7 Q4 Technische Daten Modell: Compact Par 7 Q4 Elektrik: Eingangsspannung: 100-240 AC, 50/60 Hz Leistungsaufnahme: 32 W Sicherung: T 1,5 A / 250 V Physisch: Abmessungen: 275 x 258 x 92 mm (L x B x H)
  • Seite 12: Abmessungen

    Compact Par 7 Q4 Abmessungen Abb. 05 Abb. 06 Installation Sicherheitshinweise für die Installation WARNUNG Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder qualifizierten Personen durchgeführt werden.
  • Seite 13: Anforderungen An Den Installationsort

    Compact Par 7 Q4 Anforderungen an den Installationsort ● Das Gerät darf nur in Innenräumen verwendet werden. ● Das Gerät kann an einem Traversensystem oder einer anderen tragenden Struktur montiert werden. ● Der Mindestabstand zu anderen Objekten beträgt 0,5 m.
  • Seite 14: Winkel Einstellen

    Compact Par 7 Q4 Winkel einstellen Sie können den Winkel des Geräts über die 2 Einstellschrauben (02) anpassen. 01) Drehen Sie die Einstellschrauben (02) gegen den Uhrzeigersinn, um sie zu lösen. 02) Kippen Sie den Scheinwerfer in die gewünschte Position (Abb. 08).
  • Seite 15: Setup

    Setup im selbstständigen Modus Der Compact Par 7 Q4 funktioniert selbständig, wenn er an keinen Controller oder andere Geräte l angeschlossen ist. Das Gerät kann manuell, im Automodus oder mit Musiktaktung betrieben werden. Weitere Informationen zu der Steuerungsarten finden Sie in Kapitel 6.2 Steuerungsmodi auf Seite 17.
  • Seite 16: Dmx-Kabel

    Abb. 09 gezeigt. Abb. 09 Setup im Master/Slave-Modus Der Compact Par 7 Q4 unterstützt den Master/Slave-Steuerungsmodus. Führen Sie die folgenden Schritte durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen: Verbinden Sie den DMX-Ausgang der ersten Einheit, deren Dateien übertragen werden sollen, mit dem DMX-Eingang des zweiten Geräts.
  • Seite 17: Dmx-Verbindung

    04) Stellen Sie die Startadressen der verbleibenden Geräte ein, indem Sie immer 11 zur jeweils letzten Zahl addieren. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit Sie jeden Compact Par 7 Q4 korrekt ansteuern können. Wenn zwei oder mehreren Geräte ähnliche Adressen zugewiesen werden, reagieren sie entsprechend ähnlich.
  • Seite 18: Bedienung

    Frequenz den Angaben auf dem Hinweisschild entsprechen, das am Gerät angebracht ist. Steuerungsmodi Der Compact Par 7 Q4 kann mit einem DMX-Controller, als selbstständiges Gerät und ohne DMX- Controller in einem Master/Slave-Setup betrieben werden. Der Compact Par 7 Q4 unterstützt die folgenden Steuerungsmodi: ●...
  • Seite 19: Bedienfeld

    Compact Par 7 Q4 So betreiben Sie das Gerät mit einem DMX-Controller: 01) Legen Sie im DMX-Konfigurationsmenü die DMX-Startadresse des Geräts fest. Siehe 6.6.3. DMX- Konfiguration auf Seite 21 für weitere Informationen. 02) Wählen Sie im DMX-Konfigurationsmenü den DMX-Kanalmodus aus. Siehe 6.6.3. DMX-Konfiguration auf Seite 21 für weitere Informationen.
  • Seite 20: Menü-Übersicht

    Compact Par 7 Q4 Menü-Übersicht Produktcode: 42584...
  • Seite 21: Hauptmenü-Optionen

    Compact Par 7 Q4 Hauptmenü-Optionen Im Hauptmenü gibt es folgenden Optionen: 1. Automodus 5. Manueller Modus 2. Voreingestellte Programme 6. Musikgetakteter Modus 3. DMX-Konfiguration 7. Einstellungen 4. Master/Slave-Modus 8. Informationen Mit MODE und UP/DOWN können Sie durch das Hauptmenü navigieren.
  • Seite 22: 6.6.2.1. Farbvoreinstellungen

    Compact Par 7 Q4 Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: Der Einstellungsbereich geht von Programm 01 bis 16. Sie können eine der drei Farbvoreinstellungen Pr.01 auswählen. Siehe 6.6.2.1. Farbvoreinstellungen auf Seite 21 für weitere Informationen. Mit den Programmen 02-16 werden die voreingestellten Chases abgespielt (8 Jump- Pr.02-Pr.16...
  • Seite 23: Master/Slave-Modus

    Compact Par 7 Q4 03) Wählen Sie mit UP/DOWN den gewünschten DMX-Kanalmodus aus. Ihnen stehen 3 Optionen zur Verfügung: 4 Kanäle 6 Kanäle 11 Kanäle Siehe 6.7. DMX-Kanäle auf den Seiten 25-26. Sie finden hier eine vollständige Beschreibung der DMX- Kanäle und -Werte.
  • Seite 24: Einstellungen

    Compact Par 7 Q4 Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen und es auf die Werkseinstellungen zurücksetzen. 01) Wählen Sie mit UP/DOWN eine der 3 Optionen aus: Fail Verhalten des Geräts bei DMX-Ausfall (OFF/HOLD). Wenn Sie OFF auswählen, deaktiviert das Gerät die Lichtausgabe, wenn es kein DMX-Signal empfängt.
  • Seite 25: 6.6.8.1. Temperatur

    Compact Par 7 Q4 6.6.8.1. Temperatur In diesem Untermenü können Sie die Temperatur der LEDs sehen. Auf dem Display wird eine von 2 Optionen angezeigt: Die LED-Temperatur ist normal. Die LED-Temperatur ist zu hoch. Hinweis Schalten Sie das Gerät aus, wenn die LED-Temperatur zu hoch ist.
  • Seite 26: Dmx-Kanäle

    Compact Par 7 Q4 DMX-Kanäle 4 CH 6 CH 11 CH Funktion Wert Einstellung Masterdimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) 000-010 Keine Funktion Lineares Stroboskop 011-255 Von niedriger zu hoher Frequenz Zufälliger 000-010 Keine Funktion Stroboskopeffekt 011-255 Von niedriger zu hoher Frequenz 000–007...
  • Seite 27 Compact Par 7 Q4 4 CH 6 CH 11 CH Funktion Wert Einstellung 192-207 Fade 4 208-223 Fade 5 224-239 Fade 6 240-255 Fade 7 000–255 Geschwindigkeitsanpassung der Geschwindigkeit eingebauten Chases von langsam bis schnell 000–050 Keine Funktion Musiktaktung 051–255 Empfindlichkeit, von niedrig nach hoch (0–100...
  • Seite 28: Fehlersuche

    Compact Par 7 Q4 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen.
  • Seite 29: Sicherheitshinweise Für Die Wartung

    Compact Par 7 Q4 Wartung Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor jedem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ●...
  • Seite 30: Korrigierende Wartung

    Compact Par 7 Q4 Korrigierende Wartung Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen.
  • Seite 31: Deinstallation, Transport Und Lagerung

    Compact Par 7 Q4 Deinstallation, Transport und Lagerung Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. ● Trennen Sie es vor der Deinstallation von der Stromversorgung.
  • Seite 32 ©2021 Showtec...
