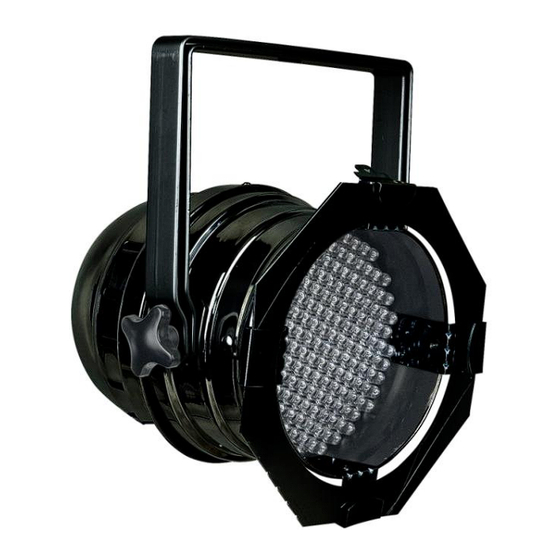

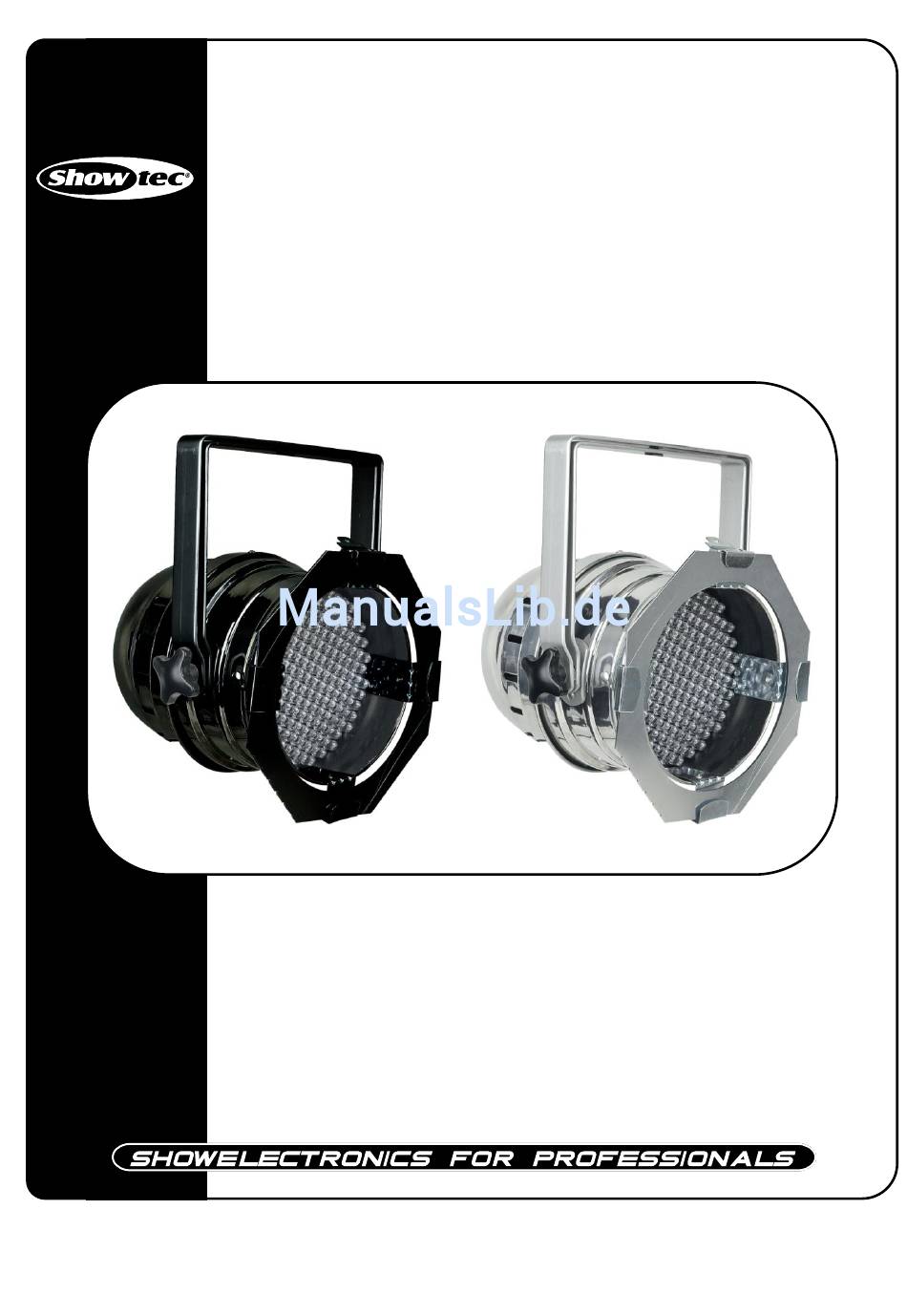

- Seite 1 LED PAR 64 Short Pro RGB ORDERCODE 42427 Black ORDERCODE 42428 Polished...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der LED Par 64 Short Pro von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Par 64 Short Pro™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. -
Seite 7: Netzanschlüsse
Verfahrensweise: Falls der LED Par 64 Short Pro von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden Verwenden Sie eine Schelle, um den LED Par 64 Pro mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der LED Par 64 Short Pro von Showtec ist ein LED-Parabolscheinwerfer mit hoher Leistung und hervorragenden Effekten. • Nie wieder Lampen austauschen! • Stromversorgung: 240V / 50-60 Hz Mehrfachspannung • Spitzenleistung 50 Watt • Kontinuierliche Leistung 24 Watt •... -
Seite 10: Setup Und Betrieb
Setup und Betrieb Befolgen Sie die untenstehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 11: Mehrere Led Pars (Master/Slave-Steuerung)
Mehrere LED Pars (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie den LED Par 64 Short Pro mit einem 3-P-XLR-Kabel. Die Steckerkontakte: Erdung Signal -... -
Seite 12: Verbinden Der Geräte
Verbinden Sie die Geräte so wie in (Abb. 5) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. -
Seite 13: Bedienfeld
Bedienfeld Abb. 6 A. LCD-Display C. Up-Taste B. MODE-Taste D. Down-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie werden mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite des LED Par 64 Short Pro können Sie ihm eine DMX-Adresse... -
Seite 14: Menü-Übersicht
Menü-Übersicht DMX Modus 1 (6 Kanäle) DMX Modus 2 (3 Kanäle) Statische Farben Color Jump Color Dream Automodus Musikgetakteter Modus Slave-Modus Der Par 64 Short Pro erkennt automatisch, ob er ein DMX-Signal empfängt. Das Gerät muss mit einem 3/5-Pin-DMX-Kabel an einen eingeschalteten DMX-Controller angeschlossen sein, um ein DMX-Signal zu empfangen. -
Seite 15: Statische Farben
2. Statische Farben 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie Modus für die Verwendung der statischen Farben des LED Par 64 Short Pro einstellen. Es gibt 7 verschiedene statische Farben. Blackout Grün Blau... -
Seite 16: Dmx-Kanäle
DMX-Kanäle 6 Kanäle Kanal 1 – Rot 0-255 Rot von 0 – 100% Kanal 2 - Grün 0-255 Grün von 0 – 100% Kanal 3 - Blau 0-255 Blau von 0 – 100% Kanal 4 – Makrofarben Keine Funktion 8-255 36 Makrofarben Kanal 5- Stroboskop 0-15... -
Seite 17: Wartung
Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach vier Jahren einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden: 1. - Seite 18 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 19: Technische Daten
Technische Daten Modell: Showtec LED Par 64 Short Pro Nie wieder Lampen austauschen! Stromversorgung: 240V / 50-60 Hz Mehrfachspannung Spitzenleistung 50 Watt Kontinuierliche Leistung 24 Watt Netzanschluss: Schuko LEDs: 177x 0,25W 10 mm (60x Rot, 60x Grün, 57x Blau) Strahlungswinkel: 20° Steuerung: Auto, Musik, Master/Slave, DMX-512 Adresszuweisung: Digitale Adresszuweisung DMX-Modus: 3- oder 6-Kanalmodus...
