- Seite 1 HANDBUCH DEUTSCH Shark Combi Spot One Bestellnummer: 45022 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Shark Combi Spot One Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Shark Combi Spot One IEC-Netzkabel (1,5 m) 1 Montagehalterung ... - Seite 4 Shark Combi Spot One Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Shark Combi Spot One • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Sharks. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Shark Combi Spot One Der Shark kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Shark Combi Spot One Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

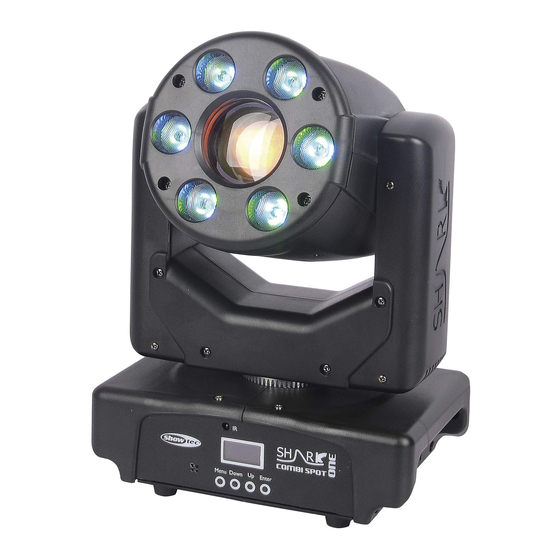

Shark Combi Spot One Beschreibung des Geräts Funktionen Der Shark Combi Spot One von Showtec ist ein Effektstrahler mit hoher Leistung und spektakulären Effekten. Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 110 W Lichtquelle (Spot): 1 x 30 W LED, weiß... -
Seite 9: Vorderseite
Shark Combi Spot One Vorderseite Abb. 02 01) 6 x 8 W LED, RGBW (Washer) 02) 1 x 30 W LED, weiß (Spot) 03) IR-Empfänger 04) Eingebautes Mikrofon 05) OLED-Display + Steuerungstasten Bestellnummer: 45022... -
Seite 10: Rückseite
09) Ventilator Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Shark Combi Spot One. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Shark Combi Spot One Steuerungsmodi Es gibt 5 Modi: • Auto-Show • Voreingestellte Programme • Musiktaktung • Master/Slave • DMX-512 (8CH, 15CH, 20CH) Ein Shark (Auto-Show, voreingestellte Programme und Musiktaktung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Sharks (Dmx-Steuerung)
Shark Combi Spot One Mehrere Sharks (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Shark Combi Spot One Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Die „LED“ des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden. Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen: • Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Shark Combi Spot One angeschlossen. •... -
Seite 15: Menü-Übersicht
Shark Combi Spot One Menü-Übersicht Bestellnummer: 45022... -
Seite 16: Hauptmenü-Optionen
Shark Combi Spot One Hauptmenü-Optionen 01) Nach dem Einschalten zeigt der Shark seine aktuelle Versionsnummer an: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. 03) Drücken Sie UP/DOWN, um durch das Menü zu scrollen. Auf dem Display erscheint nun: 04) Drücken Sie ENTER, um das gewünschte Menü... -
Seite 17: Programme
Shark Combi Spot One 03) Wählen Sie mit UP/DOWN einen der folgenden 4 Betriebsmodi aus: Auf dem Display erscheint nun: 04) Die Betriebsmodi sind: DMX: Der Shark kann per DMX angesteuert werden. Auto: Der Shark gibt die voreingestellten Programme wieder. -
Seite 18: Kalibrierung
Shark Combi Spot One 03) Wählen Sie mit UP/DOWN das gewünschte Untermenü aus. Auf dem Display erscheint nun: 04) Drücken Sie ENTER, um das gewünschte Untermenü zu öffnen. 05) Die Untermenüs sind: Pan Rev: Pan-Umkehrung. Wählen Sie mit UP/DOWN „NO“ oder „YES“ aus. -
Seite 19: Systeminformationen
Shark Combi Spot One All To Origin: Ursprüngliche Kalibrierungseinstellungen wiederherstellen. Pan: Einstellen der anfänglichen Pan-Position. Tilt: Einstellen der anfänglichen Tilt-Position. Red: Einstellen der anfänglichen Rot-Helligkeit. Green: Einstellen der anfänglichen Grün-Helligkeit. Blue: Einstellen der anfänglichen Blau-Helligkeit. -
Seite 20: Fernbedienung
Shark Combi Spot One Fernbedienung Taste Funktion Beschreibung Drücken Sie die Taste, um den IR-Modus ein- und Netzschalter auszuschalten. Drücken Sie diese Taste, um die Einstellungen zu Reset zurückzusetzen. LEDs ein/aus Drücken Sie diese Taste, um die LEDs ein- und auszuschalten. -
Seite 21: Dmx-Kanäle
Shark Combi Spot One DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. -
Seite 22: Kanäle
Shark Combi Spot One 15 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 23 Shark Combi Spot One Kanal 11 – Stroboskop/Shutter (Spot) CH10 muss geöffnet sein Shutter geöffnet 10-250 Stroboskop EIN, von niedriger nach hoher Frequenz 251-255 Shutter geöffnet Kanal 12 - Farbrad 0-24 Weiß (offen) 25-50 51-75 Gelb 76-100 Hellblau 101-125 Grün...
-
Seite 24: Kanäle
Shark Combi Spot One 20 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Shark Combi Spot One 141-150 Rot + Grün + Blau + Weiß (R255, G255, B255, W255) 151-200 Farbwechsel von langsam nach schnell 201-255 Farbfluss von langsam nach schnell Kanal 14 - Lichtintensität (Spot) 0-255 Lichtintensität von dunkel nach hell Kanal 15 – Stroboskop/Shutter (Spot) CH14 muss geöffnet sein...
-
Seite 26: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Shark Combi Spot One ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 27: Statisches Goborad + Farbrad
Shark Combi Spot One Statisches Goborad + Farbrad Farbrad Statisches Goborad Abb. 07 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. - Seite 28 Shark Combi Spot One Problem Mögliche Ursache(n) Lösung Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und dass die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung.
-
Seite 29: Technische Daten
Shark Combi Spot One Technische Daten Modell: Showtec Shark Combi Spot One Eingangsspannung: 100-240 V, 50/60 Hz Leistungsaufnahme: 110 W DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen: 214 x 144 x 310 mm (LxBxH) Gewicht: 4,5 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 30: Abmessungen
Shark Combi Spot One Abmessungen Bestellnummer: 45022... - Seite 31 Shark Combi Spot One Bestellnummer: 45022...
- Seite 32 ©2017 Showtec...
