Inhaltszusammenfassung für Show Tec Explorer 575 Spot

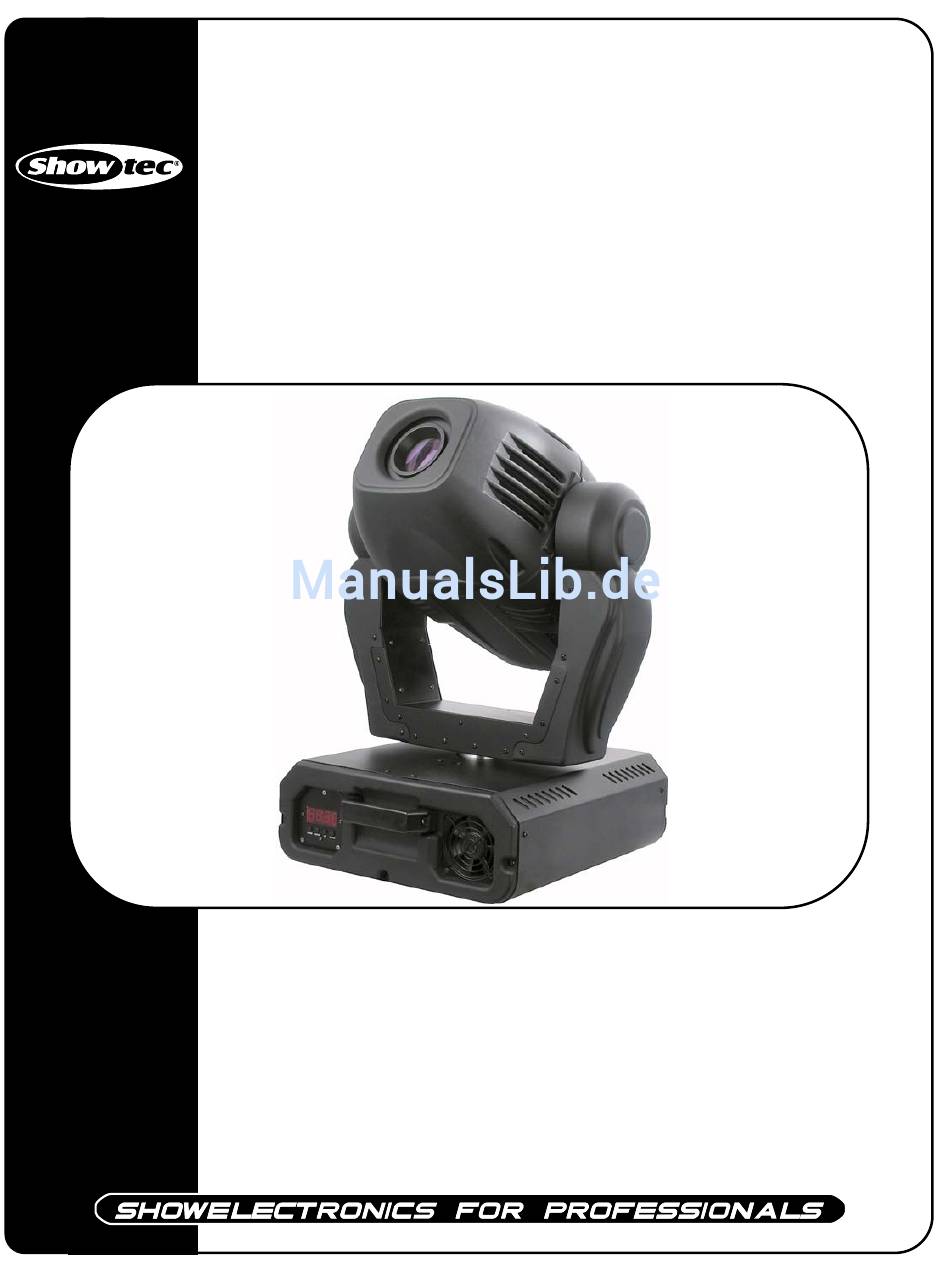

- Seite 1 Explorer 575 Spot ORDERCODE 40191...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Explorer 575 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Explorer 575 Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...………………………….………….….. Lampeninstallation............………………………………………..………….. Einstellung der Lampe.…..........………………………………………..………… Aufstellung und Bedienung............……..……………………………...….. Explorer................……………………………………….…… Mehrere Explorer................…………………………………….. DMX-Protokoll …...........……………………………………………………………. Steuereinheit ….....……........………………………………………………………. Steuerungs-Modus........………………………………………………………….…… DMX-Adressierung........……………………………………………………………..…… Stand-Alone Modus........………………………………………………………………… Funktionen der Steuereinheit........……………………………………………………… Kanaleinstellungen …………………………………………………………………………………………... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
Nie der Explorer bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . • Berühren Sie nie das Gehäuse des Gerätes, während seiner Operation (Gehäuse wird sehr heiß). • Lassen Sie das Gerät mindestens 5 Min. abkühlen. Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren •... - Seite 6 VORSICHT! AUGENVERLETZUNGEN! Blicken Sie nie direkt in die Lichtquelle (gilt besonders für Epileptiker)! ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1,3 Meter nicht unterschreiten! •...
-
Seite 7: Montage
Montage einer Schelle/Klemme an der Unterseite des Explorer-Moving-Head 1) Schelle/Klemme 2) Sicherheitskabel 3) Haken 4) Montageplatte Unsachgemäße Installationen können Personen- oder Sachschäden verursachen! Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. -
Seite 8: Gerätebeschreibung

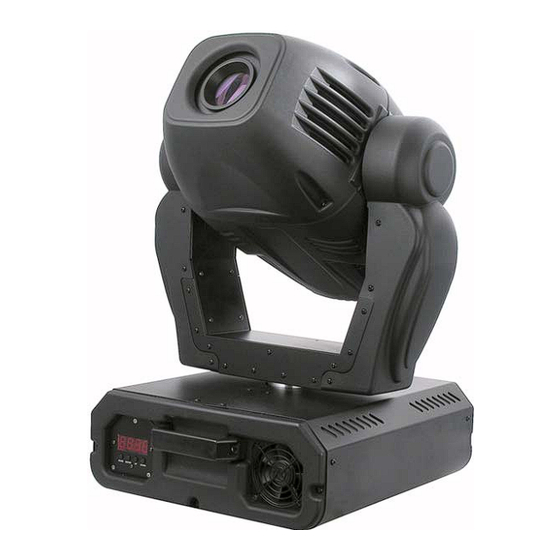

GERÄTEBESCHREIBUNG Features Der Showtec Explorer 575 ist ein Movinghead mit hohem Output und großartigen Effekten. • 1 Farbrad mit 9 farbigen Gobos und offen • 1 statisches Farbrad mit 7 farbigen Gobos, 3200°K, 6000°K und offen • 1 Goborad mit 3 Metallgobos und 3 Glasgobos plus offen, untereinander austauschbare rotierende Gobos •... -
Seite 9: Rückseite
Rückseite Abb. 2 DMX signal connector (OUT) DMX signal connector (IN) ON / OFF 7) Sicherung... -
Seite 10: Installation
Installation Lampeninstallation Für den Showtec Explorer 575 brauchen Sie eine MSR 575 Lampe (ordercode 80915P / 80915O), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 11: Lampenregulierung
Lampenregulierung Sie können die Position der Lampen regulieren, indem Sie die Schrauben A, B und C drehen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die Lampe muß... -
Seite 12: Aufstellung Und Bedienung
Aufstellung und Bedienung Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein Explorer 1. -
Seite 13: Dmx-Protokoll
Aufbau mehrerer Explorers Set Up DMX-Set up Abb. 6 Hinweis: Verbinden Sie die Kabel und Dip-Schalter, bevor Sie Power einschalten. DMX-Protokoll Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). - Seite 14 Kanal 7 – Farben Lineare Farbwechsel, die der Sliderbewegung folgen. In diesem Fall können Sie das Farbrad in jeder Position stoppen– auch zwischen zwei Farben, die zweifarbige Strahlen kreieren. Zwischen 200 - 255 rotiert das Farbrad ununterbrochen (“Regenbogen”-Effekt). 0-19 Offen/Weiß 20-39 40-59 Gelb...
- Seite 15 Kanal 11 – Regenbogen Farbrad 0-36 Offen 37-73 Metal Gobo 1 74-110 Metal Gobo 2 111-147 Metal Gobo 3 148-184 Glas Gobo 4 185-221 Glas Gobo 5 222-255 Glas Gobo 6 Kanal 12 – Goborotation 0-60 Gobo-indexing 61-158 Vorwärtsrotation Goborotation von langsam nach schnell 159-255 Rückwärtsrotation Goborotation von langsam nach schnell Kanal 13 –...
-
Seite 16: Steuereinheit
Steuer-Modus Wenn das Licht der Anzeige brennt bedeutet dies, dass der Explorer arbeitet. Abb. 7 A. LED D. [ENTER] -Taste B. Display E. Up -Taste C. [MODE] -Taste F. Down -Taste Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. -
Seite 17: Stand-Alone Modus
Funktionen, die per Fernsteuerung gesteuert werden können Farbrad Der Explorer enthält ein Farbrad mit 7 Farben und Weiß. Es ist auch möglich, das Farbrad kontinuierlich zu verschiedenen Geschwindigkeiten rotieren zu lassen. Statisches Farbrad Der Explorer enthält ein Farbrad mit 10 Farbpositionen, 7 Dichroic-Farben, 3200°K, 6000°K und Weiß. Statisches Goborad Dieses statische Goborad verfügt über 9 Metallgobos und offen. -
Seite 18: Funktionen Der Steuereinheit
Kanal-Einstellungen... -
Seite 19: Wartung
Wartung Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen alle vier Jahre für einen Test von einem Experten kontrolliert werden. Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen einmal pro Jahr von einem qualifizierten Fachmann ausgeführt werden müssen. Folgende Punkte müssen während der Inspektion beachtet werden: 1. -
Seite 20: Einen Gobo Ersetzen
Einen Gobo ersetzen 1. Trennen Sie das Gerät vom Strom. 2. Vergewissern Sie sich, daß der Gobo, den Sie einsetzen wollen, die gleiche Größe hat (s. Abb. 11). Abb. 11 3. Entfernen Sie die Schutzkappen. 4. Drehen Sie das Goborad mit dem Gobo, den Sie entfernen möchten, nach oben. 5. -
Seite 21: Fehlersuche
Fehlersuche Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. - Seite 22 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom ·Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner setzen Der Controller ist nicht ·...
-
Seite 23: Produktbeschreibung
Produktbeschreibung Modell: Showtec Explorer 575 Voltage: 240V-50Hz (CE) Power: 850W Sicherung: 10A / 250V Maße: 465x450x580mm (LxBxH) Gewicht: 36,5 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel DMX-Kanäle: 16 Signal input 3-pin XLR male Signal output 3-pin XLR female...
