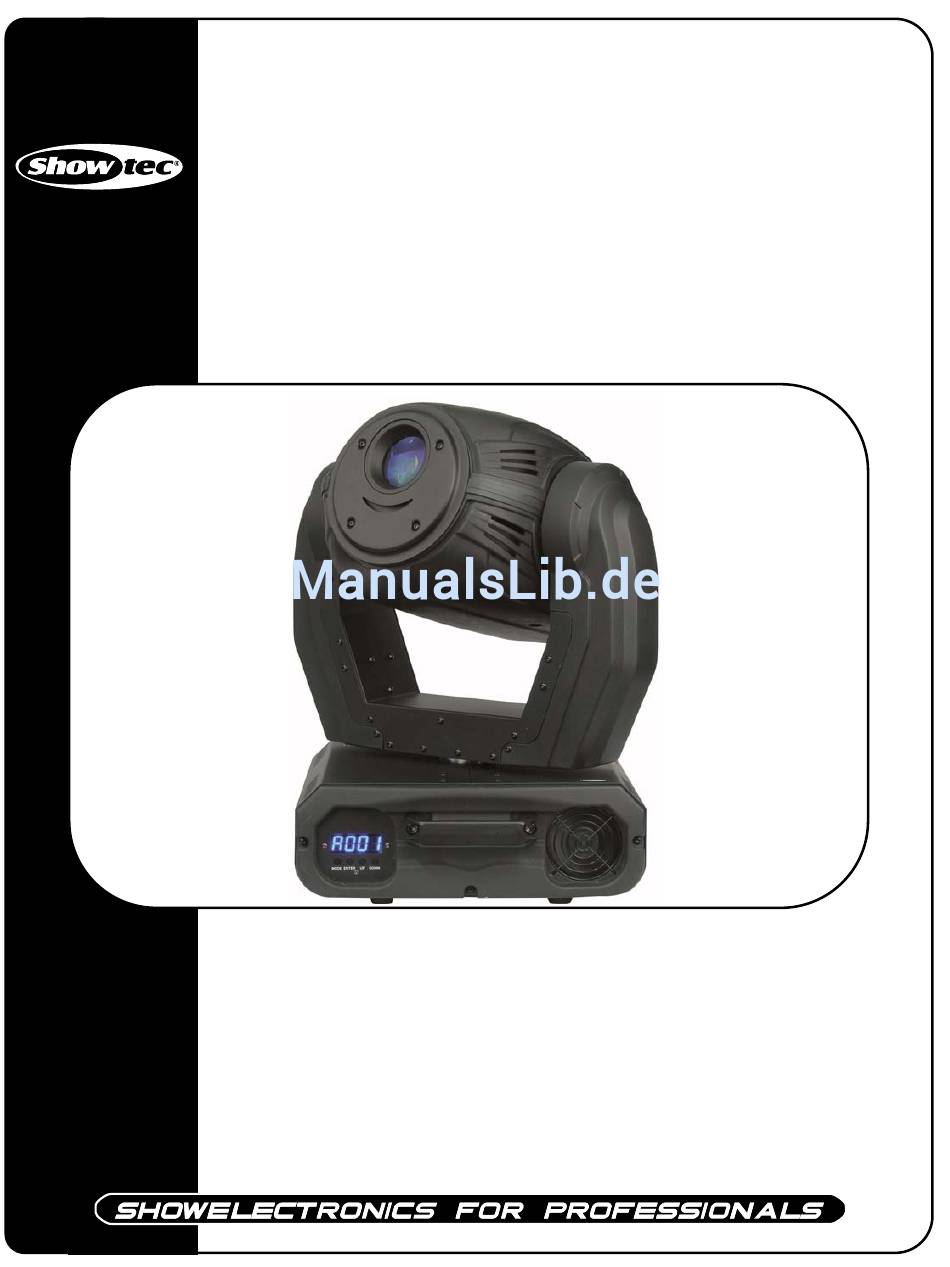

- Seite 1 Explorer 250 Basic ORDERCODE 40176...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Explorer Basic viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Explorer Basic Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...………………………….………….….. Lampeninstallation............………………………………………..………….. Einstellung der Lampe.…..........………………………………………..………… Aufstellung und Bedienung............……..……………………………...….. Explorer................……………………………………….…… Mehrere Explorer................…………………………………….. Master/Slave-Modus........………………………………………………………….…….. DMX-Protokoll …...........……………………………………………………………. Steuereinheit ….....……........………………………………………………………. Steuerungs-Modus........………………………………………………………….…… DMX-Adressierung........……………………………………………………………..…… Funktionen der Steuereinheit........……………………………………………………… Stand-Alone Modus........…………………………………………………………………... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
Nie der Explorer bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . • Berühren Sie nie das Gehäuse des Gerätes, während seiner Operation (Gehäuse wird sehr heiß). • Lassen Sie das Gerät mindestens 5 Min. abkühlen. Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren •... -
Seite 6: Montage
VORSICHT! AUGENVERLETZUNGEN! Blicken Sie nie direkt in die Lichtquelle (gilt besonders für Epileptiker)! ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1 Meter nicht unterschreiten! •... -
Seite 7: Einen Haken An Der Unterseite Des Explorer-Moving-Head Anbringen
Einen Haken an der Unterseite des Explorer-Moving-Head anbringen 1) Omega Halter 2) Flugöse 3) Montageplatte 4) Schelle 5) Sicherheitsschnur Unsachgemäße Installationen können Personen- oder Sachschäden verursachen! Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. -
Seite 8: Gerätebeschreibung

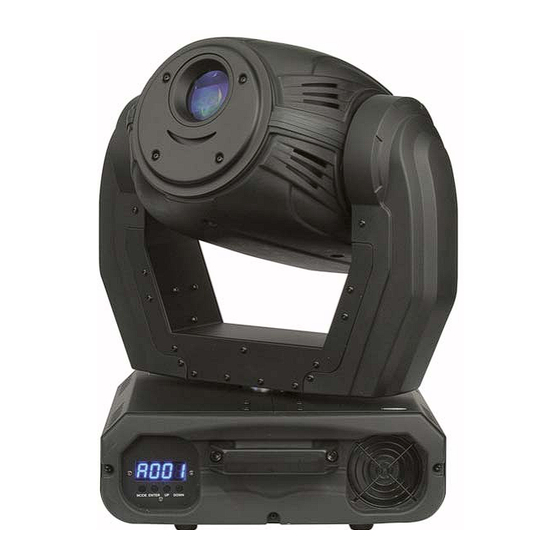

GERÄTEBESCHREIBUNG Features Der Showtec Explorer 250 Basic ist ein Movinghead mit hohem Output und großartigen Effekten. • 1 Farbrad mit 7 farbigen Gobos und offen • 1 Goborad mit 4 Metallgobos und 1 Glasgobo plus offen, untereinander austauschbare rotierende Gobos •... -
Seite 9: Rückseite
Rückseite Abb. 2 DMX signal connector (OUT) DMX signal connector (IN) IEC Strom-Anschluss 6) Sicherung... -
Seite 10: Installation
Installation Lampeninstallation Für den Showtec Explorer Basic brauchen Sie eine MSD 250 Lampe (ordercode 80920P / 80920O / 80933O / 82603 / 80935), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 11: Lampenregulierung
Rückseite Lamp Board Abb. 4 Lampenregulierung Sie können die Position der Lampe justieren, indem Sie die Schrauben A (näher/weiter zur Lampe) und B (links/rechts um die Lampe zum Goborad auszurichten) drehen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. -
Seite 12: Aufstellung Und Bedienung
Aufstellung und Bedienung Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein Explorer 1. -
Seite 13: Dmx-Protokoll
DMX Adressierung Hinweis: Trennen Sie das Gerät vor dem Master/Slave-Betrieb vom DMX-Controller, sonst könnten Datenkollisionen auftauchen, sodass der Scanner nicht einwandfrei arbeitet. Es ist notwendig, den XLR-Endstecker (mit 120 Ohm) in den Input des Master-Geräts zu stecken und in den Output des letzten Slave-Geräts innerhalb der Datenverbindung, um eine störungsfreie Ubertragung zu gewährleisten. - Seite 14 Kanal 8 – Prisma Keine Rotation 5-127 Vorwärts-Rotation von schnell nach langsam 128-132 Keine Rotation 133-255 Rückwärts-Rotation von langsam nach schnell Kanal 9 – Rotierende Gobos 0-31 Offen / Weiß 32-63 Gobo 1 (Glas) 64-95 Gobo 2 96-127 Gobo 3 (Glas) 128-159 Gobo 4 160-223...
-
Seite 15: Steuereinheit
Steuer-Modus Wenn das Licht der Anzeige brennt bedeutet dies, dass der Explorer arbeitet. Abb. 6 A. LED D. [ENTER]-Taste B. Display E. Up-Taste C. [MODE]-Taste F. Down-Taste Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. -
Seite 16: Funktionen Der Steuereinheit
Funktionen, die per Fernsteuerung gesteuert werden können Farbrad Der Explorer enthält ein Farbrad mit 7 Farben und Weiß. Das Farbrad kann zwischen nebeneinanderliegenden Farben in jeder gewünschten Position positioniert werden. Es ist auch möglich, das Farbrad kontinuierlich zu verschiedenen Geschwindigkeiten rotieren zu lassen. Rotierendes Goborad Dieses rotierende Goborad hat 2 Metall-Gobos, 3 Glas-Gobos plus offen. -
Seite 17: Adressierung
Stand-Alone / Slave Adressierung Hinweis: Trennen Sie die Geräte vom DMX-Controller, bevor Sie in die Master/Slave-Steuerung gehen - sonst kann es zu Datenstaus kommen, so dass die Geräte nicht einwandfrei funktionieren. Es ist notwendig, den XLR-Endstecker (mit 120 Ohm) in den Input des Master-Scanners zu stecken und in den Output des letzten Scanners innerhalb der Datenverbindung, um eine einwandfreie Ubertragung zu gewährleisten. -
Seite 18: Kanaleinstellungen
Kanal-Einstellungen Wartung Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen alle vier Jahre für einen Test von einem Experten kontrolliert werden. Der Benutzer muss sicherstellen, dass sicherheitsrelevante und technische Installationen einmal pro Jahr von einem qualifizierten Fachmann ausgeführt werden müssen. Folgende Punkte müssen während der Inspektion beachtet werden: 1. -
Seite 19: Wechseln Der Lampe
Auswechseln einer Lampe 1. Lösen Sie 3 Schrauben auf der oberen Abdeckung und entfernen Sie das kleine Kunststoffgehäuse. 2. Lösen Sie 2 Schrauben auf der kleinen Lampen-Abdeckung und entfernen Sie vorsichtig die Lampenabdeckung. 3. Folgen Sie den Hinweisen zur Installation einer neuen Lampe, Seite 8. Das Ersetzen einer Sicherung Elektrische Schwingungen, Kurzschlüsse oder ungeeignete Stromspannung können ein Durchbrennen der Sicherung verursachen. -
Seite 20: Auswechseln Eines Gobos
Auswechseln eines Gobos aus dem Goborad mit rotierenden Gobos 1. Trennen Sie das Gerät vom Strom und setzen Sie den Schalter auf OFF (AUS). 2. Stellen Sie sicher, dass der Gobo, den Sie einsetzen wollen, die gleiche Größe hat wie die anderen (Außendurchmesser 37mm und Innendurchmesser 29mm). -
Seite 21: Fehlersuche
Fehlersuche Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. - Seite 22 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom ·Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner setzen Der Controller ist nicht ·...
-
Seite 23: Produktbeschreibung
Produktbeschreibung Modell: Showtec Explorer Basic Voltage: 240V-50Hz (CE) Sicherung: 10A / 250V Maße: 400x400x476mm (LxWxH) Gewicht: 25 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel DMX-Kanäle: 13 Signal input 3-pin XLR male Signal output 3-pin XLR female...
