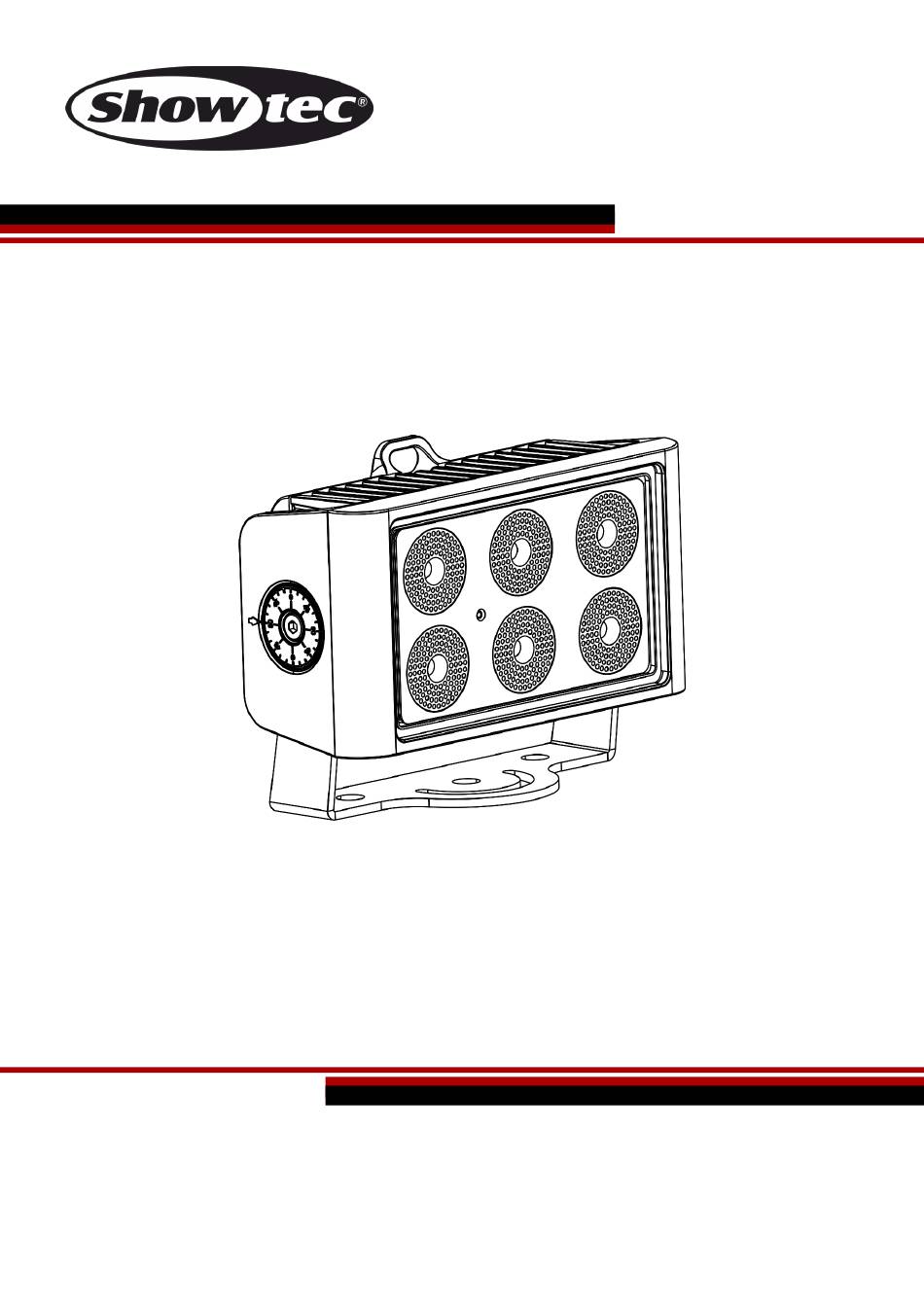

- Seite 1 HANDBUCH DEUTSCH Cameleon Flood 6 Q4 Bestellnummer: 42672 Highlit e Internat ional B.V. – Ves tas traat 2 – 6468 EX – K erkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Cameleon Flood 6 Q4 Inhaltsverzeichnis Warnung ................................. 3 Sicherheitshinweise............................. 3 Bestimmungsgemäßer Gebrauch ......................5 Montage ..............................5 Netzanschlüsse ............................6 Rückgabe..............................7 Reklamationen ............................7 Beschreibung des Geräts ..........................8 Optionales Zubehör............................ 8 Übersicht ..............................9 Rückseite ..............................9 Installation ..............................10 Setup und Betrieb ............................ - Seite 3 Cameleon Flood 6 Q4 Keine Reaktion auf DMX-Signale......................26 Technische Daten ............................28 Abmessungen .............................. 29 Bestellnummer: 42672...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Cameleon Flood 6 Q4 ● 1x Netzkabel Schuko zu 3-polig (IP65), 1,5m ●... - Seite 5 Cameleon Flood 6 Q4 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Sicherungen. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Cameleon Flood 6 Q4. Der Hersteller haftet nicht für Schäden, di e durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 7: Netzanschlüsse
Cameleon Flood 6 Q4 Der Cameleon Flood 6 Q4 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Cameleon Flood 6 Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

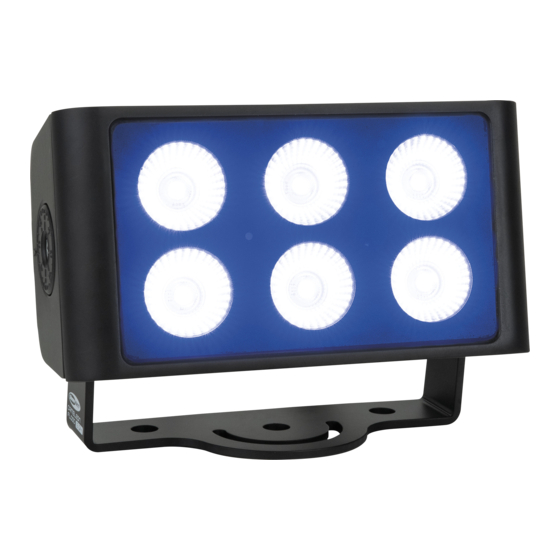

Cameleon Flood 6 Q4 Beschreibung des Geräts Funktionen Der Showtec Cameleon Flood 6 Q4 ist ein Wand-Washer mit hoher Leistung und schönen Effekten. Er erweitert unsere Cameleon Serie. Mit dem Scheinwerfer können sowohl im Innenbereich als auch im Freien zahlreiche Objekte beleuchtet werden. -
Seite 10: Übersicht
Cameleon Flood 6 Q4 Übersicht Abb. 01 01) 6x 5 W 4-in-1 RGBW ProLight Opto Hornet Serie 02) IR-Fernbedienungssensor 03) Halterung Rückseite Abb. 02 04) Spezieller 3-poliger Mini-DMX-Eingang, IP-65 05) Spezieller 3-poliger Mini-DMX-Ausgang, IP-65 06) Spezieller 3-poliger Mini-Netzeingang, IP-65 07) OLED-Display + Steuerungstasten... -
Seite 11: Installation
Cameleon Flood 6 Q4 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Cameleon Flood 6 Q4. Versichern Sie sich, da ss alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Mehrere Cameleon Floods (Master/Slave-Steuerung)
Cameleon Flood 6 Q4 Mehrere Cameleon Floods (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Mehrere Cameleon Floods (Dmx-Steuerung)
Cameleon Flood 6 Q4 Mehrere Cameleon Floods (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 14: Verbinden Der Geräte
Cameleon Flood 6 Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Cameleon Flood 6 Q4 Bedienfeld OLED-Display MODE-Taste C) SET-Taste D) UP-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 16: Menü-Übersicht
Cameleon Flood 6 Q4 Menü-Übersicht Bestellnummer: 42672... -
Seite 17: Hauptmenü-Optionen
Cameleon Flood 6 Q4 Hauptmenü-Optionen 01) Nach dem Einschalten wird Folgendes auf dem Display angezeigt: 02) Drücken Sie SET oder MODE, um das Hauptmenü zu öffnen. Auf dem Bildschirm erscheint nun: 03) Drücken Sie UP/DOWN, um zwischen den Menüs zu wechseln. -
Seite 18: Manuelle Farben
Cameleon Flood 6 Q4 2. Manuelle Farben In diesem Menü können Sie die statischen Farben einstellen. Wählen Sie im Hauptmenü mit UP/DOWN „Manual“ aus. Drücken Sie SET, um das Menü zu öffnen. Sie können mit UP/DOWN zwischen den statischen Farben Rot, Grün, Blau und Weiß wechseln. -
Seite 19: Programm 01
Cameleon Flood 6 Q4 4.1. Programm 01 01) Wenn Sie „Programm 01“ ausgewählt haben, wird Folgendes auf dem Display anzeigt: 02) Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● COLOR (Farbe) ● STROBOSKOP 03) Drücken Sie SET, um das gewünschte Menü zu öffnen. -
Seite 20: Einstellungen
Cameleon Flood 6 Q4 6. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „Settings“ aus. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen den folgenden Menüs: Curves Select, Dimmer Speed, Dmx Fail, Dmx Sync, Lock, Factory. -
Seite 21: Dmx Fail
Cameleon Flood 6 Q4 6.3. Dmx Fail In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Wählen Sie im Menü „Settings“ mit UP/DOWN „Dmx Fail“ aus. 02) Drücken Sie SET, um das Menü zu öffnen. -
Seite 22: Optionale Fernbedienung
Cameleon Flood 6 Q4 Optionale Fernbedienung Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Auto Aktivieren des Autoprogramms Programm Aktivieren der voreingestellten Programme Keine Funktion Geschwindigkeit Aktivieren der Programmgeschwindigkeit Stroboskop Aktivieren der Stroboskopfrequenz Dimmer Aktivieren der manuellen Farben Plus Zum Erhöhen... -
Seite 23: Autoprogramm
Cameleon Flood 6 Q4 Taste Funktion Beschreibung Farbe 9 Aktivieren von Farbe 9 (R000, G255, B000, W150) Farbe 6 Aktivieren von Farbe 6 (R255, G255, B000, W000) Farbe 15 Aktivieren von Farbe 15 (R000, G255, B255, W075) Farbe 11 Aktivieren von Farbe 11 (R000, G255, B000, W000) -
Seite 24: Dmx-Kanäle
Cameleon Flood 6 Q4 DMX-Kanäle 4 DMX-Kanäle Kanal 1 – Rotintensität 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grünintensität 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blauintensität 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 – Weißintensität 0-255 Schrittweise Weißeinstellung von 0-100% 6 DMX-Kanäle... - Seite 25 Cameleon Flood 6 Q4 Kanal 4 – Voreingestellte Farben (CH1 muss zwischen 1-255 eingestellt sein Keine Funktion 8-13 Farbe 1 (R255, G000, B000, W000) 14-20 Farbe 2 (R255, G000, B000, W100) 21-27 Farbe 3 (R255, G000, B000, W200) 28-34 Farbe 4 (R255, G050, B000, W000)
-
Seite 26: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Cameleon Flood 6 Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 27: Fehlersuche
Cameleon Flood 6 Q4 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 28 Cameleon Flood 6 Q4 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Geben Sie das Gerät an Ihren Showtec-Händler zurück.
-
Seite 29: Technische Daten
Cameleon Flood 6 Q4 Technische Daten Modell: Showtec Cameleon Flood 6 Q4 Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 60 W @ FO Geräte an Stromleitung @ 120 V: 15 Einheiten Geräte an Stromleitung @ 230V: 30 Einheiten Antriebsstrom: 350mA Aktualisierungsrate:... -
Seite 30: Abmessungen
Cameleon Flood 6 Q4 Abmessungen Bestellnummer: 42672... - Seite 31 Cameleon Flood 6 Q4 Bestellnummer: 42672...
- Seite 32 Cameleon Flood 6 Q4 Bestellnummer: 42672...
- Seite 33 ©2018 Showtec...
