Installation

Entfernen Sie alle Verpackungsmaterialien von Ihrem Power Spot 9 Q5. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Setup und Betrieb

Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230V angeschlossen werden und umgekehrt.
Schließen Sie das Gerät an das Stromnetz an. Dank des integrierten Mikrofons kann das Gerät
musikgetaktet werden.

Steuerungsmodi

Es gibt 6 Modi:

Ein Power Spot (voreingestellte Programme, Automodus und manueller Modus)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Der Power Spot funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
Siehe Seiten 16 und 17 für mehr Informationen über die voreingestellten Programme, den
Automodus und den manuellen Modus.

Ein Power Spot (Musiktaktung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert das Gerät auf den Rhythmus
der Musik. Siehe Seite 17 für mehr Informationen über die Optionen der Musiktaktung.

Mehrere Power Spots (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verbinden Sie den Power Spot mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
03) Verbinden Sie die Geräte wie in Abb. 03 abgebildet. Schließen Sie den DMX-Ausgang des ersten
Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen
Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen, wie auf den Seiten 16-17 beschrieben
(voreingestellte Programme, manueller Modus, Automodus oder Musiktaktung), zur Verfügung. Das
bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann
alle Slave-Geräte genauso reagieren wie dieses Gerät.
Bestellnummer: 42575
• Voreingestellte Programme
• Automodus
• Manueller Modus (statische Farbe)
• Musiktaktung
• Master/Slave
• DMX-512 (5CH, 7CH, 9CH)

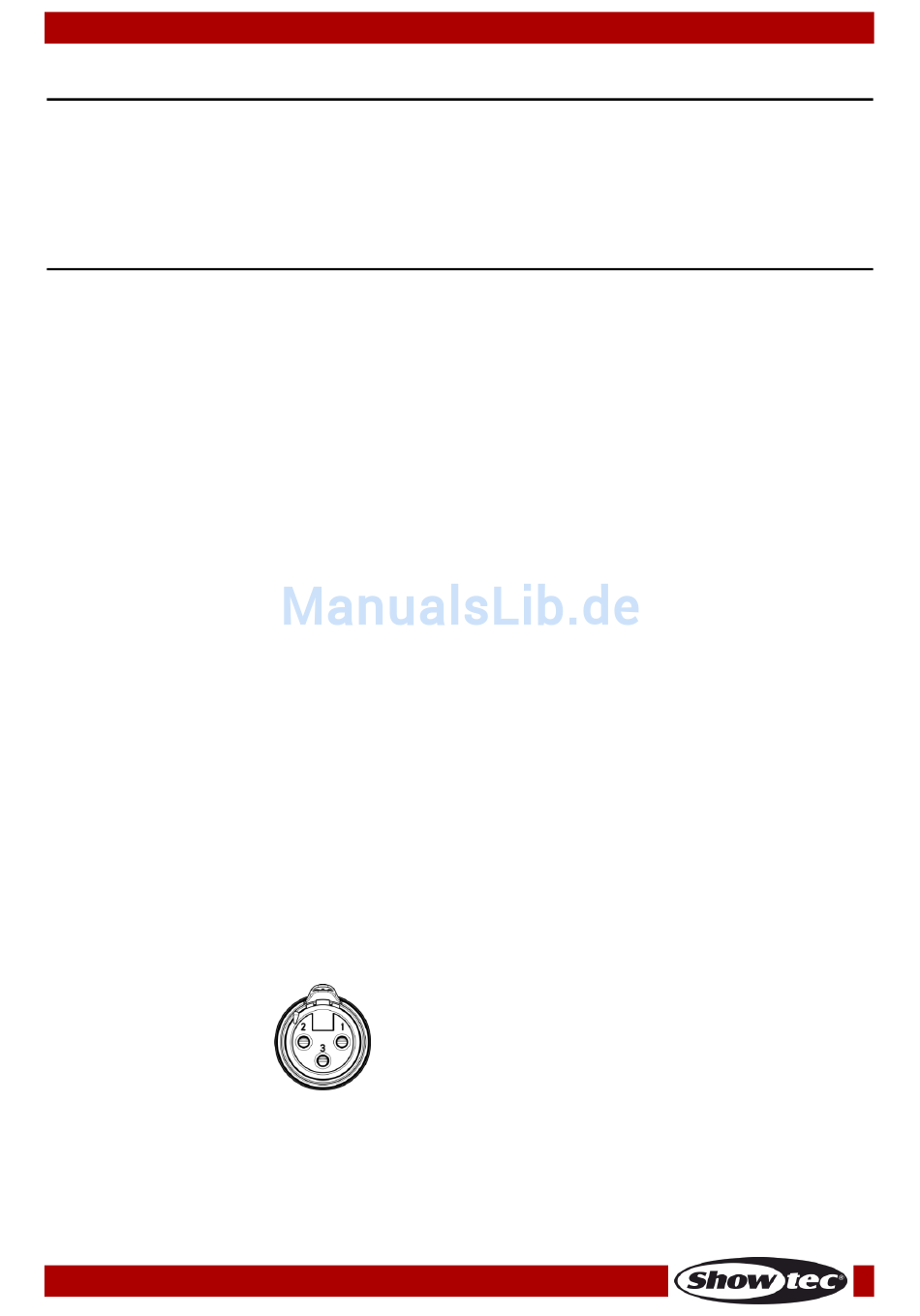

01) Erdung
02) Signal -
03) Signal +
