- Seite 1 HANDBUCH DEUTSCH Spectral M800 Q4 IP65 Bestellnummer: 43571 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Spectral M800 Q4 IP65 Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................ - Seite 3 Spectral M800 Q4 IP65 5 Kanäle (AR2.D) ..............................31 6 Kanäle (AR2.S) ...............................31 Wartung .....................................32 Fehlersuche ..................................33 Kein Licht ..................................33 Keine Reaktion auf DMX-Signale ..........................33 Technische Daten ................................35 Abmessungen ..................................37 Notizen ....................................38 Bestellnummer: 43571...
-
Seite 4: Warnung
Spectral M800 Q4 IP65 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Spectral M800 Q4 IP65 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Spectral M800 Q4 IP65 • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 7: Netzanschlüsse
Spectral M800 Q4 IP65 Der Spectral kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Spectral M800 Q4 IP65 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

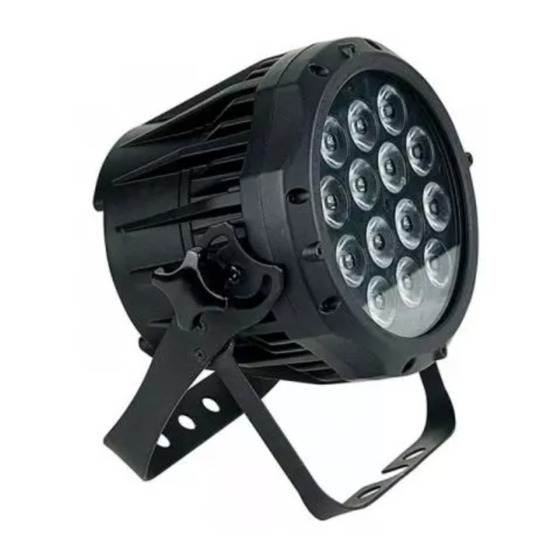

Spectral M800 Q4 IP65 Beschreibung des Geräts Funktionen Der Spectral M800 Q4 IP65 ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240 V AC, 50/60 Hz • Leistungsaufnahme: 65 W • Lichtquelle: 14 x 3W LED, RGBW •... -
Seite 10: Rückseite
Spectral M800 Q4 IP65 Rückseite Abb. 02 04) Spezieller 3-poliger IP DMX-Eingang 05) Spezieller Powercon IP-Netzeingang 100-240 V (Blau) 06) Spezieller Powercon IP-Netzausgang 100-240 V (Grau) 07) Spezieller 3-poliger IP DMX-Ausgang 08) 4-stelliges LED-Display + Menütasten 09) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral M800 Q4 IP65. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Steuerungsmodi
Spectral M800 Q4 IP65 Steuerungsmodi Es gibt 4 Modi: • Statische Farben (manuell) • Voreingestellte Programme (Auto) • Master/Slave • DMX-512 (4CH, 4CH, 5CH, 6CH, 7CH, 9CH,10CH, 13CH, 15CH) Ein Spectral (Statische Farben) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Spectrals (Dmx-Steuerung)
Spectral M800 Q4 IP65 Mehrere Spectrals (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Spectrals und andere Geräte mit einem 3/5-poligen XLR-Kabel. -
Seite 13: Verbinden Der Geräte
Spectral M800 Q4 IP65 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Spectral M800 Q4 IP65 Bedienfeld A) LED-Display MENU-Taste C) ENTER-Taste D) UP-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Spectral M800 Q4 IP65 Menü-Übersicht Bestellnummer: 43571... -
Seite 16: Hauptmenü-Optionen
Spectral M800 Q4 IP65 Hauptmenü-Optionen Statische Farben Voreingestellte und benutzerdefinierte Programme Master/Slave-Modus DMX-Adresse DMX-Konfiguration Bearbeitungsmodus Einstellungen Kalibrierung Displaysperre Info Der Spectral zeigt seine gesamte Versionsnummer nur beim Einschalten an! 1. Statische Farben In diesem Menü können Sie die statischen Farben einstellen. 01) Drücken Sie UP/DOWN , bis auf dem Display angezeigt wird. -
Seite 17: Voreingestellte Und Benutzerdefinierte Programme
Spectral M800 Q4 IP65 2. Voreingestellte und benutzerdefinierte Programme In diesem Menü können Sie die voreingestellten Programme einstellen oder ein bearbeitetes benutzerdefiniertes Programm auswählen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird, und drücken Sie dann ENTER, um das Menü zu öffnen. 02) Drücken Sie UP/DOWN, um eines der 10 nicht bearbeitbaren voreingestellten Programme (AT.01- AT.10) oder eins der 10 bearbeitbaren Presets (PR.01-PR.10) auszuwählen, die im Bearbeitungsmodus bearbeitet werden können (siehe Seite 17). -
Seite 18: Bearbeitungsmodus
Spectral M800 Q4 IP65 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Sie können zwischen dem RGB- oder dem RGBW-Modus wählen. 04) Drücken Sie ENTER, sobald Sie den gewünschten Modus haben, um das Untermenü aufzurufen. 05) Wechseln Sie mit UP/DOWN zwischen den folgenden DMX-Kanalmodi: RGB-Modus: TOUR:... -
Seite 19: Einstellungs-Menü (Settings)
Spectral M800 Q4 IP65 7. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wechseln Sie mit UP/DOWN zwischen den folgenden Menüs: Upload, Reset, Color, Dimmer, Dimming curve, DMX Error, Settings Lock und Strobe Settings. -
Seite 20: Einstellungen Dimmerkurve
Spectral M800 Q4 IP65 05) Die Dimmereinstellungen haben keinen Einfluss auf den DMX TOUR-Modus. Die DMX-Einstellungen überschreiben die Dimmereinstellungen. 7.5. Einstellungen Dimmerkurve In diesem Menü können Sie das Dimmverhalten des Geräts anpassen, indem Sie eine Dimmerkurve auswählen. 01) Drücken Sie UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 21: Kalibrierung
Spectral M800 Q4 IP65 03) Wechseln Sie mit UP/DOWN zwischen den folgenden 2 Optionen: Special strobe Classic strobe 04) Wenn Sie ausgewählt haben, wird das Stroboskop nur aktiviert, wenn Sie das Gerät in einen der folgenden DMX-Kanalmodi/Personalitys betreiben: TOUR, TR16, 8BIT, 16BI und SSP. 8. -
Seite 22: Information
Spectral M800 Q4 IP65 04) Wenn Sie „ON“ ausgewählt, drücken Sie ENTER zur Bestätigung. 05) Das Gerät wird nun nach 25 Sekunden gesperrt. 06) Wenn Sie diese Option beibehalten, fragt das Gerät beim Einschalten immer nach dem Passwort. 07) Drücken Sie die folgenden Tasten in der folgenden Reihenfolge, um das Gerät zu entsperren: UP>DOWN>UP>DOWN und dann bestätigen mit ENTER. -
Seite 23: Dmx-Kanäle
Spectral M800 Q4 IP65 DMX-Kanäle 9 Kanäle (TOUR) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Rot (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Zeit (CH7 muss zwischen 121-220 eingestellt sein 0-255 Schrittweise Zeiteinstellung von 0 –... - Seite 24 Spectral M800 Q4 IP65 Kanal 6 – Special-Stroboskop (Modus ist im Einstellungsmenü (CH1 und CH2, CH3 oder CH4 müssen zwischen 1-255 und CH5 zwischen 11-255 eingestellt sein Keine Funktion 10-99 Blitzfrequenz, von langsam nach schnell (0-20Hz) 100-109 Keine Funktion 110-179 Pulsierendes Stroboskop, von langsam nach schnell 180-189 Keine Funktion...
-
Seite 25: Kanäle (Tr16)
Spectral M800 Q4 IP65 13 Kanäle (TR16) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Feindimmung 0-255 Dimmer-Feineinstellung, von dunkel bis maximale Helligkeit (0-100%) Kanal 3 – Rot (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 –... - Seite 26 Spectral M800 Q4 IP65 246-250 Weiß 10: 8500K 251-255 Weiß 11: 10000K Kanal 10 – Classic-Stroboskop (Modus ist im Einstellungsmenü ) (CH1 und CH2, CH3, CH4, CH5, CH6, CH7 oder CH8 müssen zwischen 1-255 und CH9 zwischen 11-255 eingestellt sein 0-10 Keine Funktion 11-255...
-
Seite 27: Kanäle (Ar1.D)
Spectral M800 Q4 IP65 4 Kanäle (AR1.D) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Rot (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 – Grün (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 4 –... - Seite 28 Spectral M800 Q4 IP65 216-220 Weiß 4: 4900K 221-225 Weiß 5: 5600K 226-230 Weiß 6: 5900K 231-235 Weiß 7: 6500K 236-240 Weiß 8: 7200K 241-245 Weiß 9: 8000K 246-250 Weiß 10: 8500K 251-255 Weiß 11: 10000K Kanal 7 – Classic-Stroboskop (Modus ist im Einstellungsmenü...
-
Seite 29: Kanäle (16Bi)
Spectral M800 Q4 IP65 Kanal 10 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü 10-29 Linearer Dimmer 30-69 Nicht linearer Dimmer 1 (am schnellsten) 70-129 Nicht linearer Dimmer 2 130-189 Nicht linearer Dimmer 3 190-255 Nicht linearer Dimmer 4 (am langsamsten) 15 Kanäle (16BI) Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) - Seite 30 Spectral M800 Q4 IP65 Kanal 11 – Makros (CH1 muss zwischen 1-255 eingestellt sein 0-10 Keine Funktion 11-30 Rot 100% / Grün Up / Blau 0% 31-50 Rot Down / Grün 100% / Blau 0% 51-70 Rot 100% / Grün 100% / Blau Up 71-90 Rot 0% / Grün Down / Blau 100% 91-110...
-
Seite 31: Kanäle (Ssp)
Spectral M800 Q4 IP65 141-150 PR.03 151-160 PR.04 161-170 PR.05 171-180 PR.06 181-190 PR.07 191-200 PR.08 201-210 PR.09 211-220 PR.10 221-255 Keine Funktion Kanal 14 – Programmgeschwindigkeit (CH13 muss zwischen 21-120 eingestellt sein 0-255 Geschwindigkeitssteuerung, von langsam nach schnell Kanal 15 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü... -
Seite 32: Kanäle (Arc.2)
Spectral M800 Q4 IP65 Kanal 7 – Dimmgeschwindigkeit Voreingestellte Dimmgeschwindigkeit vom Gerätemenü 10-29 Linearer Dimmer 30-69 Nicht linearer Dimmer 1 (am schnellsten) 70-129 Nicht linearer Dimmer 2 130-189 Nicht linearer Dimmer 3 190-255 Nicht linearer Dimmer 4 (am langsamsten) 4 Kanäle (ARC.2) Kanal 1 –... -
Seite 33: Wartung
Spectral M800 Q4 IP65 Kanal 4 – Blau (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 5 – Weiß (CH1 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 6 – Stroboskop (CH1 und CH2, CH3, CH4 oder CH5 müssen zwischen 1-255 eingestellt sein 0-10 Keine Funktion 11-255... -
Seite 34: Fehlersuche
Spectral M800 Q4 IP65 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 35 Spectral M800 Q4 IP65 Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
-
Seite 36: Technische Daten
Spectral M800 Q4 IP65 Technische Daten Modell: Showtec Spectral M800 Q4 IP65 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 65 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 120 V: 12 Einheiten Geräte an Stromleitung @ 230V: 24 Einheiten Abmessungen: 180 x 235 x 320 mm (LxBxH) - Seite 37 Spectral M800 Q4 IP65 Bestellnummer: 43571...
-
Seite 38: Abmessungen
Spectral M800 Q4 IP65 Abmessungen Bestellnummer: 43571... -
Seite 39: Notizen
Spectral M800 Q4 IP65 Notizen Bestellnummer: 43571... - Seite 40 ©2017 Showtec...
