- Seite 1 HANDBUCH DEUTSCH Power Spot 9 Q5 Bestellnummer: 42575 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Power Spot 9 Q5 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Power Spot 9 Q5 IEC-Netzkabel – 1,5 m Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Power Spot 9 Q5 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Power Spot 9 Q5 • Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. -
Seite 6: Montage
Power Spot 9 Q5 Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: •... -
Seite 7: Netzanschlüsse
Power Spot 9 Q5 Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Power Spot 9 Q5 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

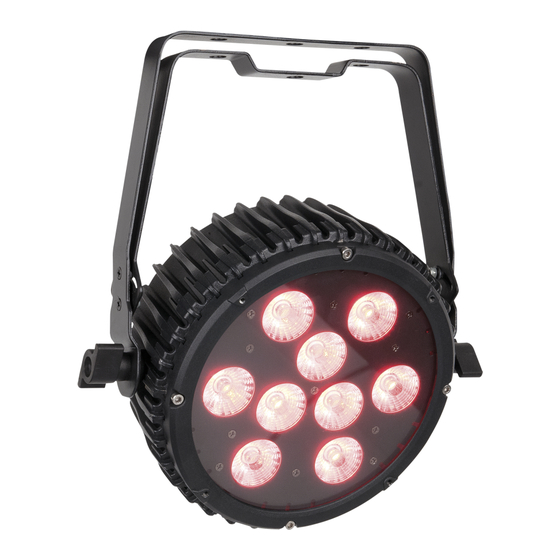

Power Spot 9 Q5 Beschreibung des Geräts Funktionen Der Power Spot 9 Q5 von Showtec ist ein ultrakompakter Effektstrahler mit hoher Leistung und hervorragenden Effekten. Der Power Spot 9 ist ideal für kleine Clubs und mobile DJs. Kompakte Größe ... -
Seite 10: Rückseite
Power Spot 9 Q5 Rückseite Abb. 02 04) 4-stelliges LED-Display + Steuerungstasten 05) DMX-Eingang (IN), 3-polig 06) IEC-Netzeingang 100-240V + Sicherung T2L/250V 07) Erde 08) IEC-Netzausgang 100-240V 09) DMX-Ausgang (OUT), 3-polig Bestellnummer: 42575... -
Seite 11: Installation
Power Spot 9 Q5 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Power Spot 9 Q5. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Mehrere Power Spots (Dmx-Steuerung)
Power Spot 9 Q5 Mehrere Power Spots (Master/Slave-Steuerung) Abb. 03 Mehrere Power Spots (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 13 Power Spot 9 Q5 Mehrere Power Spots (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 42575...
-
Seite 14: Verbinden Der Geräte
Power Spot 9 Q5 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Power Spot 9 Q5 Der Power Spot 9 Q5 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden Selbstständiger Modus Bedienfeld A) LED-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Power Spot 9 Q5 Menü-Übersicht Bestellnummer: 42575... -
Seite 17: Hauptmenü-Optionen
Power Spot 9 Q5 Hauptmenü-Optionen Voreingestellte Programme Automodus DMX-512-Modus Master/Slave-Modus Musikgetakteter Modus Manueller Modus (statischer Farbmodus) 1. Voreingestellte Programme 01) Drücken Sie die MODE-Taste, bis auf dem Display eines der 11 voreingestellten Programme angezeigt wird: 02) Drücken Sie UP/DOWN, um zwischen den Programmen zu wechseln. -
Seite 18: Dmx-512-Modus
Power Spot 9 Q5 3. DMX-512-Modus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse auszuwählen. Ihnen stehen 512 DMX- Adressen zur Verfügung. 03) Drücken Sie SETUP, um das Untermenü aufzurufen. 04) Wählen Sie mit UP/DOWN einen der folgenden 3 Kanalmodi aus: 5 Kanäle... -
Seite 19: Dmx-Kanäle
Power Spot 9 Q5 DMX-Kanäle 5 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 - Weiß 0-255 Schrittweise Weißeinstellung von 0-100%... - Seite 20 Power Spot 9 Q5 Kanal 4 – Blau ( Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 5 – Weiß ( Dimmer muss geöffnet sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 6 – Gelb ( Dimmer muss geöffnet sein...
-
Seite 21: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Power Spot 9 Q5 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 22: Fehlersuche
Power Spot 9 Q5 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 23 Power Spot 9 Q5 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. überhaupt nicht Die Geräte...
-
Seite 24: Technische Daten
Power Spot 9 Q5 Technische Daten Modell: Showtec Power Spot 9 Q5 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 62W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk Sicherung: T2L/250V Abmessungen: 270 x 90 x 300 mm (LxBxH) Gewicht: 2,9 kg Bedienung und Programmierung:... -
Seite 25: Abmessungen
Power Spot 9 Q5 Abmessungen Bestellnummer: 42575... -
Seite 26: Notizen
Power Spot 9 Q5 Notizen Bestellnummer: 42575... - Seite 27 Power Spot 9 Q5 Bestellnummer: 42575...
- Seite 28 ©2014 Showtec...
