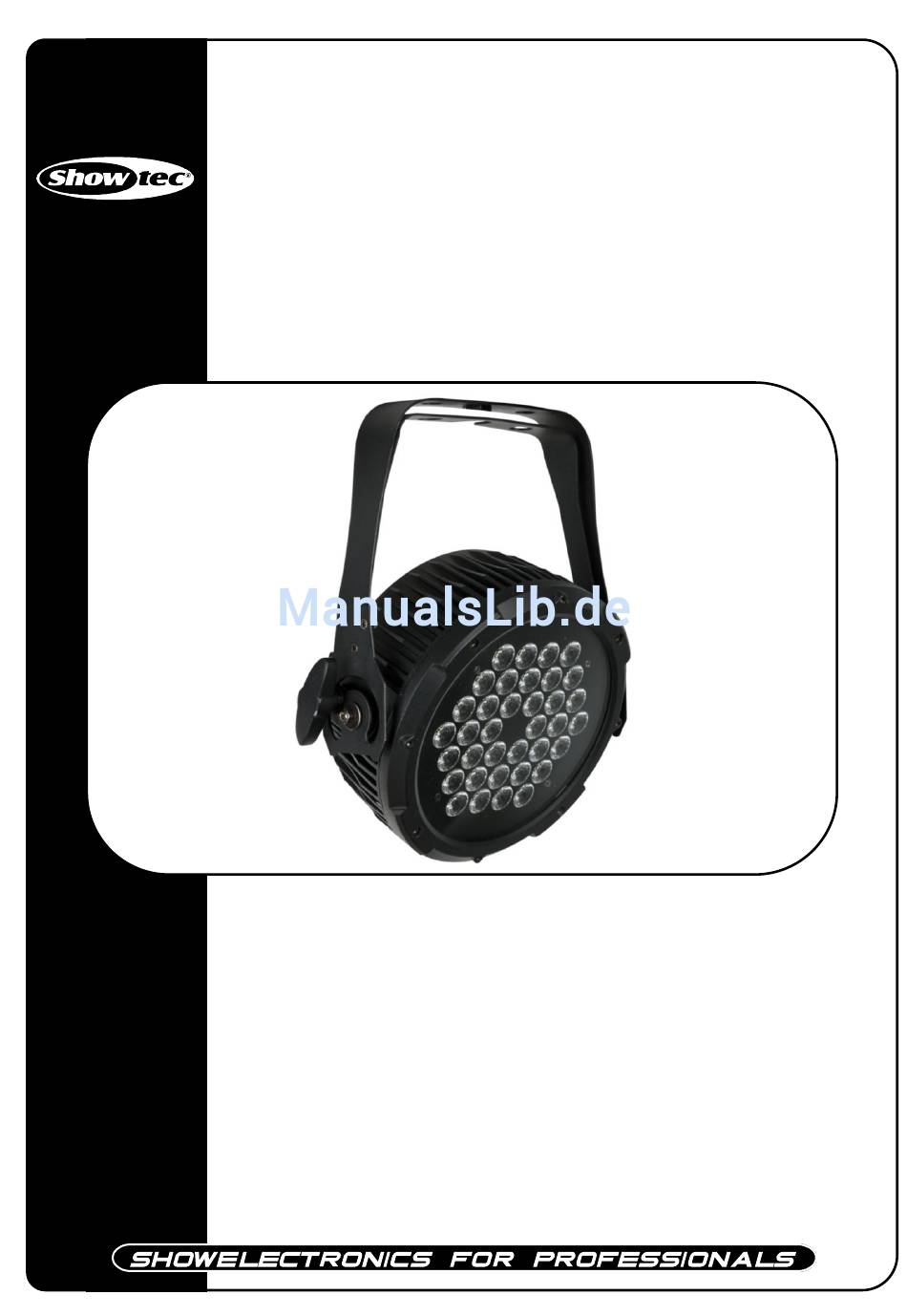

- Seite 1 Compact Par 36 CW/WW ORDERCODE 42591 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Compact Par 36 von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte. Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie. Wie bringen regelmäßig neue Produkte auf den Markt und machen alles für Ihre Zufriedenheit, die Zufriedenheit unserer Kunden.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Par 36 ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und Überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. -
Seite 7: Netzanschlüsse
Der Compact Par 36 kann entweder hängend (siehe Abb. oben) oder aufrecht stehend (Abb. unten) mit den Halterungen als Standfuß installiert werden. Es wird empfohlen den Compact Par 36 mit einer Klemme oder einer Halterung, je nach Ihren Anforderungen, anzubringen. Der Compact Par 36 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme an einem Traversenrahmen befestigt werden. -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

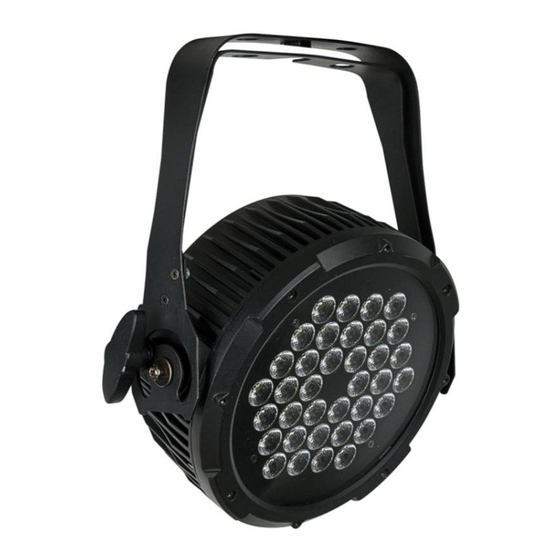

Beschreibung des Geräts Leistungsmerkmale Der Compact Par 36 ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • 18 kaltweiße LEDs und 18 warmweiße LEDs kombiniert mit hochleistungsfähiger Optik • besonders geeignet für Veranstaltungsorte mit begrenzten Räumlichkeiten und zur Traversenbeleuchtung •... -
Seite 10: Rückseite
Rückseite Abb. 2 3) LCD-Display + Menü-Tasten 7) 3-pin DMX-Eingang 4) IEC-Stromanschluss IN (Eingang) + Sicherung 2A/250V 8) 3-Pin DMX-Ausgang 5) IEC-Stromanschluss OUT (Ausgang) 9) Halterung für das Sicherheitskabel 6) Erdung Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Steuerungsmodi
Steuerungsmodi Es gibt 5 Modi: • Voreingestellte Programme auswählen • Manuelle Steuerung • Vorprogrammierte Farben • Master/Slave • DMX-512 Ein Compact Par (Voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. -
Seite 12: Mehrere Compact Pars (Dmx-Steuerung)
Mehrere Compact Pars (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. Verbinden Sie die Compact Pars mit einem 3-P XLR-Kabel. -
Seite 13: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 14: Bedienfeld
Bedienfeld Abb. 5 A. LED-Display D. Up-Taste B. MENU-Taste E. Down-Taste C. ENTER-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Menü-Übersicht... -
Seite 16: Hauptmenü-Optionen
Hauptmenü-Optionen 1. DMX-Adresse 2. DMX-Modi 3. Dim-Modus Vorprogrammierte Farbtemperaturen 5. Farbtemperatur im manuellen Modus 6. Voreingestellte Programme Die Versionsnummer des Compact Par 36 wird nur beim Einschalten angezeigt! 1. Voreingestellte Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. -
Seite 17: Dimmergeschwindigkeit
3200K 3400K 4200K 4900K 5600K 6500K 7200K 8000K 4500K 4. Dimmergeschwindigkeit 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) Drücken Sie nun ENTER, um das Menü zu öffnen. In diesem Menü können Sie die Dimmergeschwindigkeit des Compact Par einstellen. Dimmergeschwindigkeit langsam Dimmergeschwindigkeit mittel Dimmergeschwindigkeit schnell... -
Seite 18: Dmx-Kanäle
DMX-Kanäle 2 Kanäle Kanal 1 - Gelb 0-255 Gelbe Farbintensität, stufenweise von 0 – 100% Kanal 2 - Weiß 0-255 Weiße Farbintensität, stufenweise von 0 – 100% 3 Kanäle Kanal 1 – Master-Dimmer 0-255 Helligkeit von 0 – 100% Kanal 2 - Gelb 0-255 Gelbe Farbintensität, stufenweise von 0 –... -
Seite 19: Wartung
Wartung Der Compact Par von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 20: Fehlersuche
Fehlersuche Diese Anleitung zur Fehlersuche, soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 21 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • ·Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 22: Technische Daten
Technische Daten Modell: Showtec Compact Par Stromversorgung: 240V-50Hz (CE) • 18x 3-in-1 LEDs mit leistungsstarker optischer Ausstattung • besonders geeignet für Veranstaltungsorte mit begrenzten Räumlichkeiten und zur Traversenbeleuchtung • Kompaktes Gehäuse • Modernes Design • Leichte Kopplung mit 15 Geräten via Power In- Power Out •...
