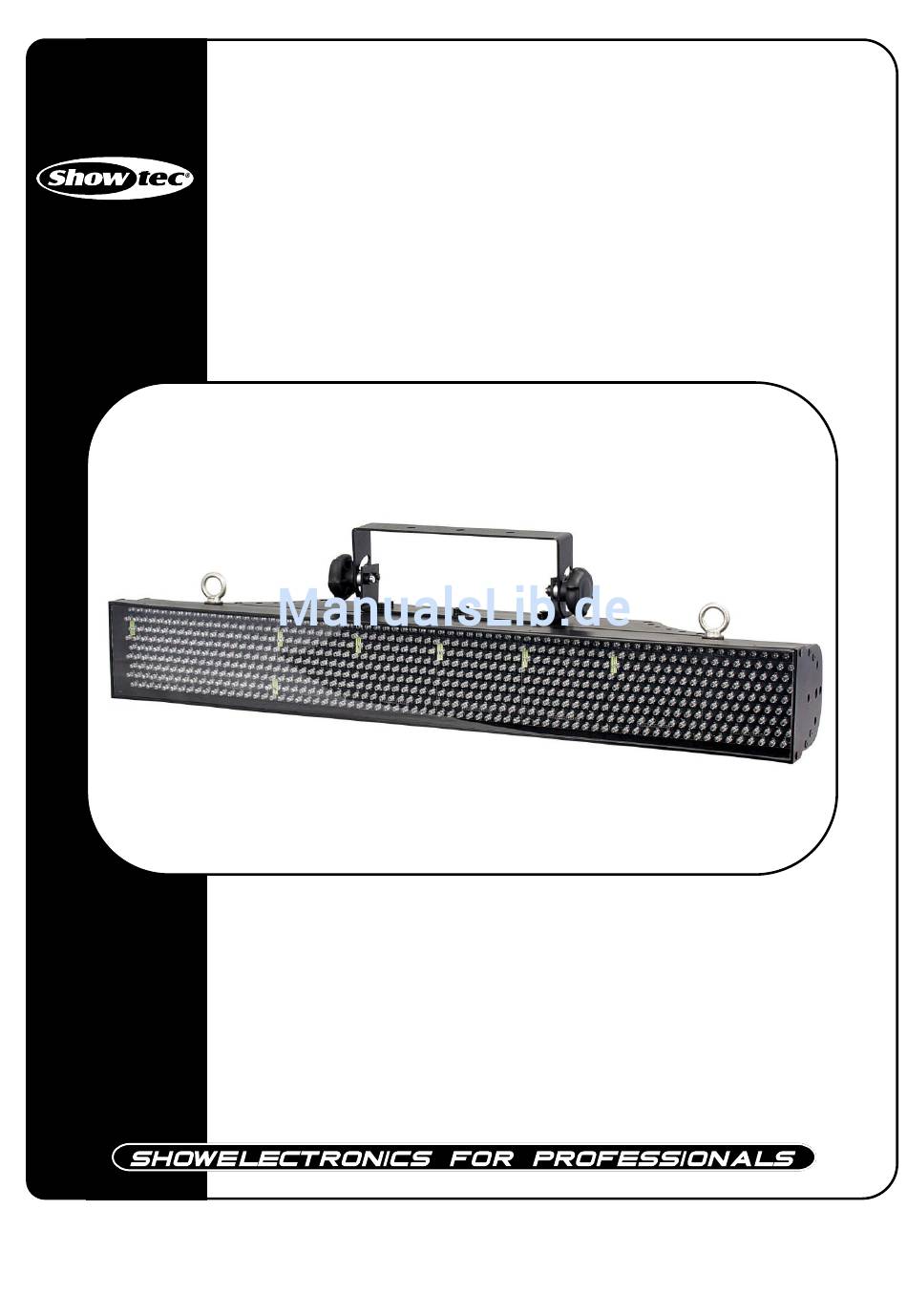

- Seite 1 LED Pixel Track ORDERCODE 42200...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem LED Pixel Track viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Pixel Track Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Eigenschaften.……………………………………………………………………………………….……..….... Übersicht………………………………………………………………………………………………………....Installation................…...…………………………………………………..… Aufstellung und Bedienung............……..……………………………...…………….. Panel-Funktionen ……..……………………………………………………………………………….……………….. - Mode…..........…………......………….…………..………….………. - F / S…................…..…………..………….…………..……. Stand-Alone…………………………..…………………………………………………………….……....….. Musikgesteuert ……..…………………..…………………………………………………………….………………..DMX-Bedienung …………..…………..…………………………………………………………….……………….….. - DMX Modus..….......…………......……………………..…….…………………. Wartung..................………..………….…….………………………….. Wechseln einer Sicherung.……............…………………….…………………….…. Fehlersuche..................………………….…………………...... -
Seite 4: Anleitungen Zum Auspacken
Anleitungen zum Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. Sollten Sie Transportschäden an Produkten oder auffällige Schäden an der Verpackung feststellen, benachrichtigen Sie bitte sofort Ihren Händler. - Seite 5 Lassen Sie die Netzleitung nie mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Löschen Sie nie Warnhinweise oder informative Kennsätze von dem Gerät. Lassen Sie keine Kabel herumliegen. Niemals die Entlüftungsöffnungen zudecken, sonst wird das Gerät zu heiß. ...
-
Seite 6: Bestimmungsgemäße Verwendung
ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! • Die maximale Umgebungstemperatur t = 45°C darf nicht überschritten werden. •... -
Seite 7: Rückgabe Prozedur
Rückgabe Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer im Orginalkarton verpackt werden. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und übernimmt keine Verantwortung. Rufen Sie Highlite unter 0031-455667723 an oder verschicken Sie eine Email an aftersales@highlite.nl und fordern Sie vor der Rücksendung eine RMA-Nummer an. -
Seite 8: Gerätebeschreibung

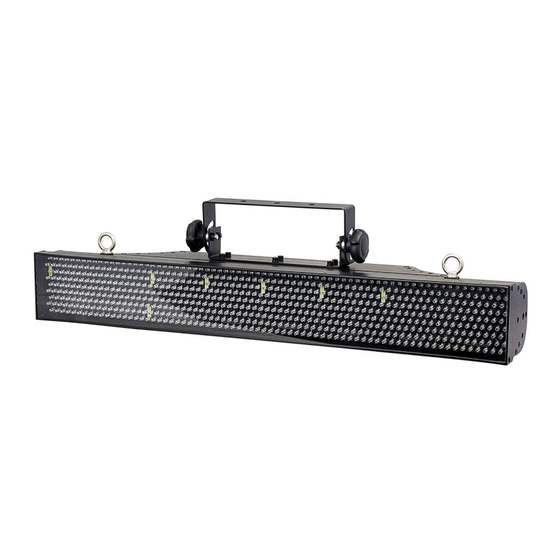

GERÄTEBESCHREIBUNG Features Der LED Pixel Track ist ein LED-System von Showtec. • Musikgesteuert über eingebautes Mikrofon • 3 Modi: Stand-alone, DMX-gesteuert oder musikgesteuert Hinweis: Basiskenntnisse von DMX werden vorausgesetzt, um alle Funktionen dieses Gerätes zu nutzen. Geräteübersicht Abb. 1 1) Sicherheitsöse für Sicherheitskabel 2) Total LED Pixel Track 648 LEDS 3) Haltebügel für Träversenmontage 4) Fixierschraube... -
Seite 9: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Schließen Sie alle Kabel an, bevor Sie Strom einschalten Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 10: Mode
Stand-alone Bedienung 4 Tasten auf dem Paneel des LED Pixel Tracks: Mode F / S Down Drücken Sie die MODE-Taste, um das Lauflicht-Menü zu sehen: Wählen Sie die Lauflichter 1-9, indem Sie die UP- und DOWN-Tasten benutzen. Lauflichter 1-8 laufen entsprechend zu den Fade- und Geschwindigkeitswerten. Lauflicht 9 ist musikgesteuert. -
Seite 11: Dmx-Bedienung
DMX Bedienung Drücken Sie die MODE-Taste, um das DMX-Adreßeingabe-Menü zu sehen: Wählen Sie die DMX-Startadressen für den LED Pixel Track, indem Sie die UP- und DOWN-Tasten benutzen. Die DMX Kanal-Funktionen sind: Kanal 1: Regenbogen Kanal 2: Rot (0-255) Kanal 3: Grün (0-255) Kanal 4: Blau (0-255) -
Seite 12: Dmx Modus
DMX Modus Drücken Sie die MODE-Taste, um das DMX-Modus Auswahl-Menü zu sehen. Benutzen Sie die UP- und DOWN-Tasten, um den DMX-Modus auszuwählen. DMX Modus 1 : 48-Kanal Bedienung (Steuerung jedes LED Pixel Track-Cluster unabhängig) DMX Modus 2 : 24-Kanal Bedienung (Steuerung 4 Sets von 2 LED Pixel Track-Cluster) DMX Modus 4 : 12-Kanal Bedienung (Steuerung 2 Sets von 4 LED Pixel Track-Cluster) -
Seite 13: Wartung
Wartung Der Showtec LED Pixel Track benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. Halten Sie Anschlüsse sauber. -
Seite 14: Produktbeschreibung
Produktbeschreibung Modell: Showtec LED Pixel Track Voltage : AC 230V-50Hz (CE) Power: 115W Audio trigger: eingebautes Mikrofon DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector Maße : 811 x 173 x 160 mm (LxBxH) Gewicht : 8,2 kg Design und technische Daten unterliegen unangekündigten Änderungen.
